Las herramientas de creación y edición de arcos están agrupadas en la barra de CAD Arcos:
CARTOMAP siempre dibuja los arcos en sentido horario
Por centro y extremos: permite definir arcos a partir de las coordenadas de su centro y dos extremos. Para definir el extremo final del arco se puede introducir un punto o la longitud del arco.
Por tres puntos: permite definir un arco a partir de las coordenadas de sus extremos y otro punto cualquiera de él.
Por extremos y radio: permite definir un arco a partir de la posición de sus extremos y el valor del radio.
Arco paralelo: permite crear un arco paralelo a otra a una determinada distancia.
 Modificar arco: permite modificar un arco, dependiendo del punto de selección, se realizará una de las siguientes acciones: |
| Selección cerca de sus extremos, modifica el extremo seleccionado, recortando o alargando la longitud del arco. |
| Selección cerca del punto medio, modifica la posición del centro del arco manteniendo la de los extremos. |
Modificar radio: permite modificar el radio de un arco manteniendo fijo el centro.
Mover arco: permite trasladar un arco a partir de la posición de un punto de referencia.
Cortar: permite cortar un arco por un punto, dividiéndolo en otros dos.

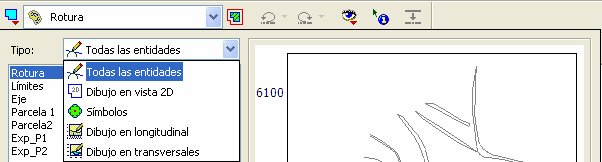

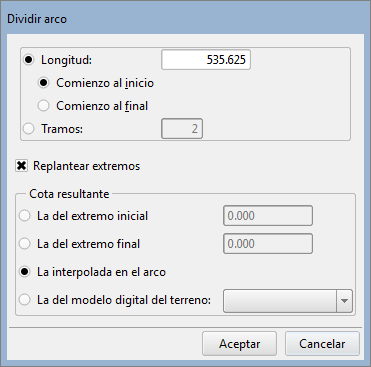

Dividir arco: permite dividir un arco en tramos de una longitud determinada o en un determinado número de tramos. Al activar la herramienta se abre la ventana Dividir arco:
Los criterios a aplicar para la división son:
Longitud: el arco se dividirá en tantos tramos como sea posible, de longitud igual a la indicada en el campo Longitud, el último tramo será de longitud igual o inferior al resto. Se ha de señalar el extremo por el que se iniciará la división: Comienzo al inicio o Comienzo al final.
Tramos: el arco se dividirá en tantos tramos como el usuario indique en el campo Tramos.
Replantear extremos: si se marca está opción, se insertará un punto en cada extremo de arco generado. La cota de estos puntos puede ser: La del extremo inicial o La del extremo final del arco a dividir, La interpolada en el arco o La del modelo digital del terreno seleccionado.
