Como su propio nombre indica, el sobreancho es el ancho que se le añade a una vía para posibilitar el tránsito de vehículos en tramos del trazado compuestos por curvas de radios pequeños. Tal como sucede con los peraltes, los sobreanchos se pueden asignar de forma manual o automática, mediante una tabla.
Continuando con el ejemplo del apartado anterior, se procederá a definir el valor del sobreancho para los tramos de la sección tipo Calzada y Calzada_ únicos tramos del ejemplo en los que este parámetro se ha definido como variable. Se obtendrá linealmente en una longitud de transición de 50 m, aumentando progresivamente el ancho de los tramos de calzada hasta alcanzar los valores de sobreanchos totales en el inicio de las curvas circulares.

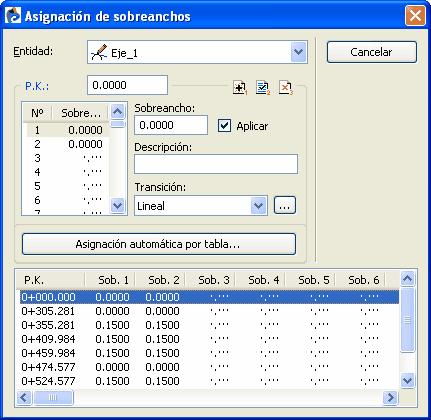

1.Acceder al menú Trazado-Asignación de sobreanchos , se abrirá la ventana del mismo nombre. Mediante la lista de selección del campo Entidad escoger aquella que contiene la definición del trazado, en este caso, Eje_1. Introducir en el campo PK, el valor 0.
2.En la lista de sobreanchos, situada bajo el campo PK, seleccionar el nº 1, introduciendo en el campo Sobreancho su valor, 0. Activar la opción Aplicar. Repetir el proceso con el sobreancho nº 2, asignándole el mismo valor, 0.
3.Pulsar el botón añadir
, el PK 0+000.000 se añadirá a la lista de asignación de sobreanchos que aparece en la parte inferior de la ventana. Repetir los pasos anteriores con los siguientes PK, asignándoles los valores que aparecen a continuación:
P.K. |
Sobr. 1 |
Sobr. 2 |
0+305.281 |
0.000 |
0.000 |
0+355.281 |
0.150 |
0.150 |
0+409.984 |
0.150 |
0.150 |
0+459.984 |
0.150 |
0.150 |
0+474.577 |
0.000 |
0.000 |
0+524.577 |
0.150 |
0.150 |
0+681.798 |
0.150 |
0.150 |
0+731.798 |
0.000 |
0.000 |
Pulsar el botón Cancelar para abandonar la ventana. Los sobreanchos habrán quedado asignados.
|
Los sobreanchos también pueden ser asignados automáticamente mediante una tabla, el proceso es el mismo que el explicado en el apartado anterior para los peraltes. |
