Cada código dispone de diversas opciones que se pueden modificar en cualquier momento.

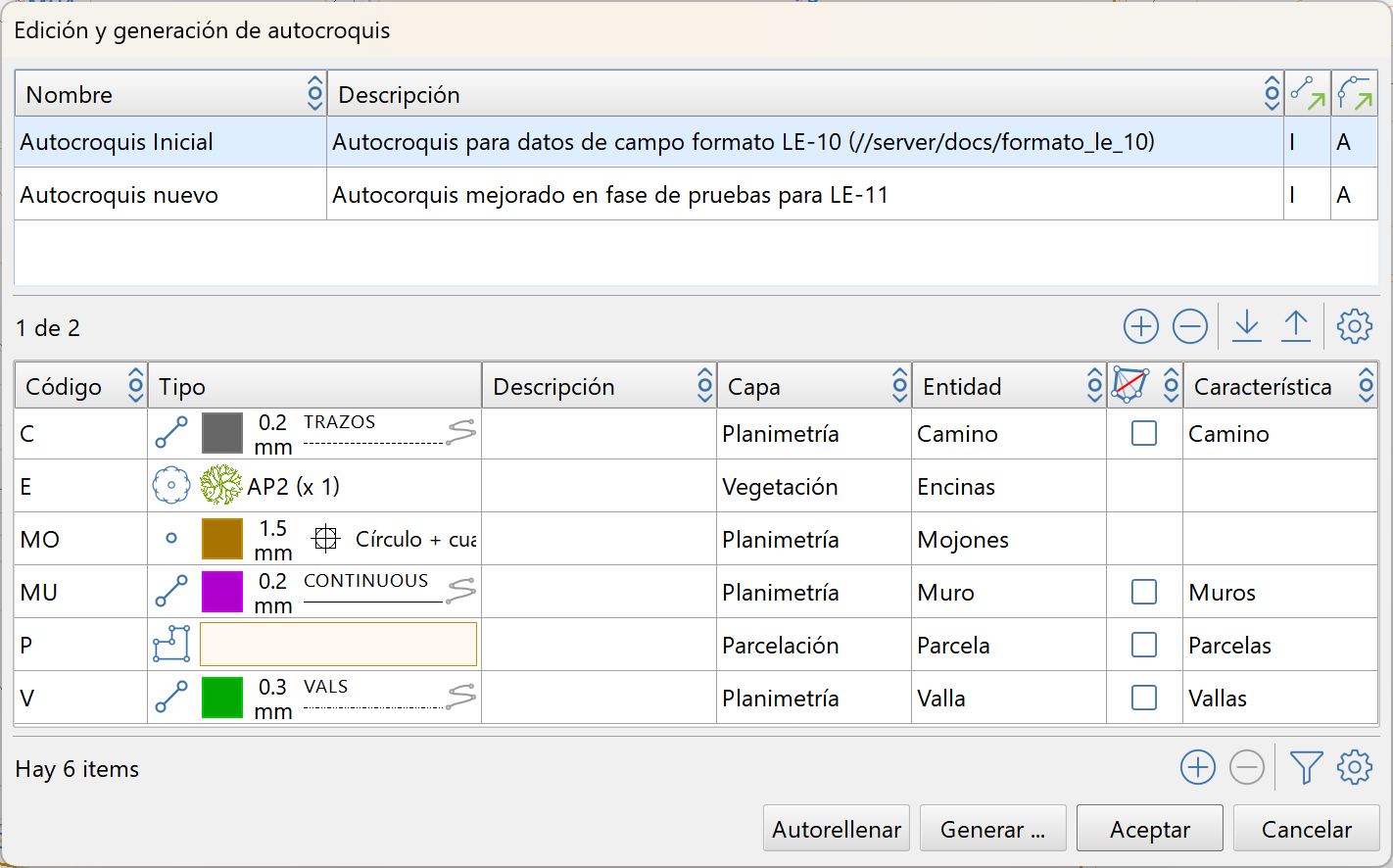

Editor del autocroquis

Desde la que podrá modificar cualquier código con los siguientes datos en cada columna:

Código: Nombre del código. No debe de incluir prefijos ni sufijos ni parámetros, sólo el código.

Tipo: Tipo del código con una previsualización de los datos más relevantes que se detallarán a continuación.

Descripción: Descripción del uso del código

Capa (opcional): Se puede indicar una capa en la que se guardarán las entidades y elementos resultantes de aplicar el código. Si no se indica ninguna capa se guardarán en la capa activa.

Entidad (opcional): Se puede indicar una entidad en la que se guardarán los elementos resultantes de aplicar el código. Si no se indica ninguna entidad se guardarán en la entidad activa.

Lineas de rotura: En el caso de los tipos línea y superficie, se puede marcar esta casilla para que considere esas entidades como líneas de rotura en un posterior cálculo del modelo del terreno.

Característica (opcional): Se puede definir una característica de dibujo, con la presentación del código, para facilitar posteriores cambios o, si ya existía, utilizarla.

Modificación del tipo de código

Haciendo un clic sobre la zona izquierda del tipo de código se despliega un menú que permite cambiar el tipo de código. Una vez cambiado puede editarlo según se explica a continuación.

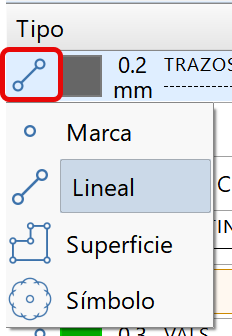

Menú con los diferentes tipos de código disponibles

Modificación de códigos de tipo marca

Haciendo un clic en cada una de las zonas de la previsualización se accede al editor de ese tipo de datos:

Color: Se puede cambiar el color de la marca.

Tamaño: Se puede cambiar el tamaño de la marca.

Tipo de marca: Se puede cambiar el tipo de marca que se generará.

Modificación de códigos de tipo línea

Haciendo un clic en cada una de las zonas de la previsualización se accede al editor de ese tipo de datos:

Color: Se puede cambiar el color de la línea.

Grosor: Se puede cambiar el grosor de la línea.

Tipo de línea: Se puede cambiar el tipo de línea utilizado en la línea generada.

Suavizado: Establece un suavizado sobre las polilíneas generadas con este código.

Modificación de códigos de tipo superficie

Haciendo un clic en la zona de la previsualización se accede al editor de ese tipo de datos:

Trama: Se define la trama de llenado de la superficie generada.

Modificación de códigos de tipo símbolo

Haciendo un clic en la zonas de la previsualización se accede al editor de ese tipo de datos:

Símbolo: Se selecciona el símbolo que se desea usar desde una pantalla específica. Deberá de tener el símbolo previamente generado o importado desde otros archivos CARTOMAP o de archivos DXF/DWG.

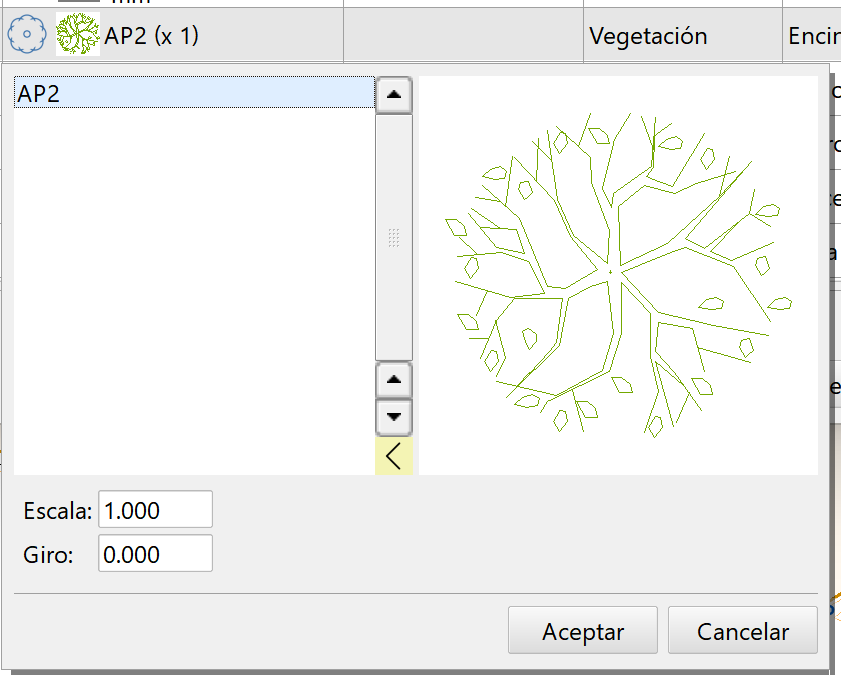

Pantalla de selección del símbolo que se insertara al usar este código
