La barra de CAD se encuentra situada en la parte izquierda de la pantalla, en ella se agrupan las herramientas de CAD disponibles en CARTOMAP.

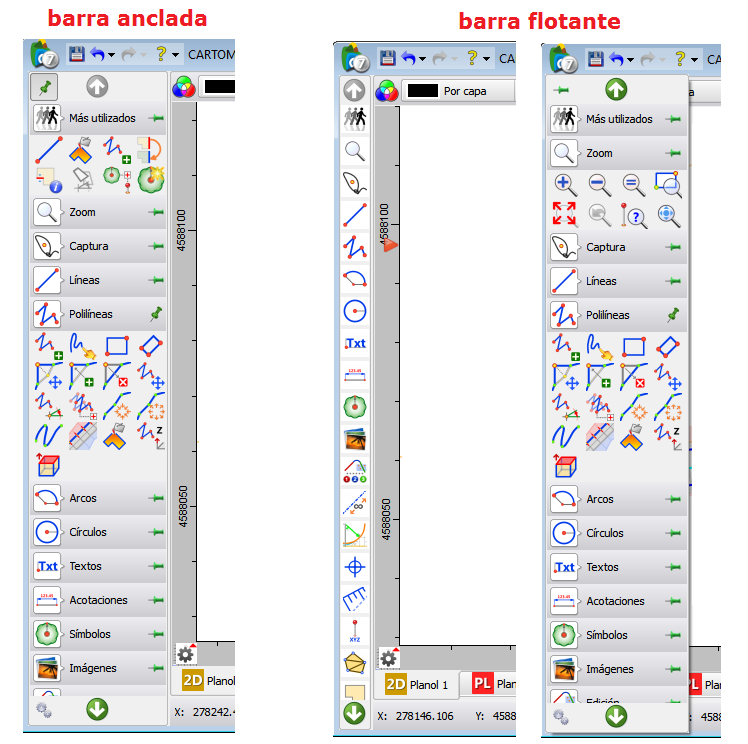

Esta barra tiene dos estados:
anclada: integrada en la pantalla de la aplicación
flotante: permanecerá plegada, desplegándose al situar el cursor sobre ella o hacer clic en alguno de los botones, depende de como esté configurada.
Se accede a la ventana Opciones barra de CAD pulsando el botón
, situado en la parte inferior de la barra de CAD
El botón Anclar barra de CAD, nos indica el estado de la barra, anclada o flotante. El otro botón, Mostrar haciendo click, permite configurar cuando se ha de desplegar la barra en caso de está flotante, al situar sobre ella el cursor o al hacer clic en alguno de sus botones.

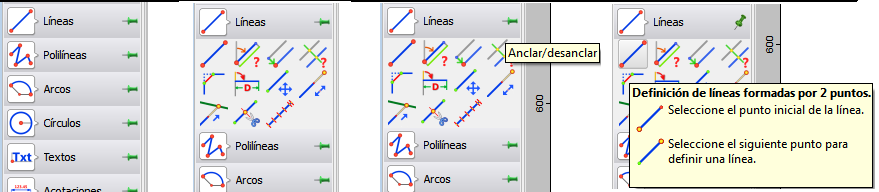

Las herramientas de CAD se encuentran agrupadas por temática dentro de la barra. Si, por ejemplo, se desea dibujar o editar una línea, habrá que pulsar sobre el grupo Lineas, se desplegarán las opciones disponibles para la creación y edición de este tipo de elemento.
En cada grupo de herramientas también aparece el botón anclar/desanclar. Si el grupo está anclado las opciones permanecerán visibles una vez se haya seleccionado una herramienta. Si no está anclado entonces el grupo se cerrará.
Al situar el cursor sobre alguna de los botones del grupo, se muestra información de la herramienta de CAD que activa, así como de los pasos a seguir para su correcto uso:
El usuario puede ordenar los grupos de herramientas siguiendo su propio criterio. Para mover la posición de un grupo basta con arrastrarlo a la nueva posición.
Los grupos de herramientas también pueden colocarse fuera de la barra de CAD, simplemente arrastrándolos fuera de ella.
En el grupo, se muestran las 8 herramientas más utilizadas por el usuario, de este modo se puede acceder a ellas de forma rápida, sin tener que buscar en cada grupo.
Cuando se tienen anclados varios grupos y no es posible la visualización de todos ellos en la pantalla, se activan las flechas
en ambos externos de la barra de CAD, al pulsar una u otra se van mostrando las distintas herramientas.
