Situada en la parte superior de la pantalla se encuentra la Barra rápida las opciones que se muestran en ella varían en función del tipo de vista activo:
En vistas 2D:
Cuando la vista activa es del tipo 2D, en la barra rápida aparecen los selectores de color, tipo de línea y grosor de línea. Por defecto, muestra los parámetros asignados a la capa activa, ahora bien, si se selecciona algún elemento gráfico en la vista, se reflejarán sus parámetros en esta barra. En este momento, si se modifica alguno de ellos, se modificará también en los elementos gráficos seleccionados.
Cuando se tiene algún elemento gráfico seleccionado se activa el botón
, si se pulsa, el color del elemento seleccionado se asignará a la capa activa.
El botón Configuración de la captura rápida
permite al usuario ver en todo momento las capturas gráficas activas.
Al pulsar el botón
, se abre la ventana Presentación de la vista 2D, desde la que se configuran los parámetros de este tipo de vistas.

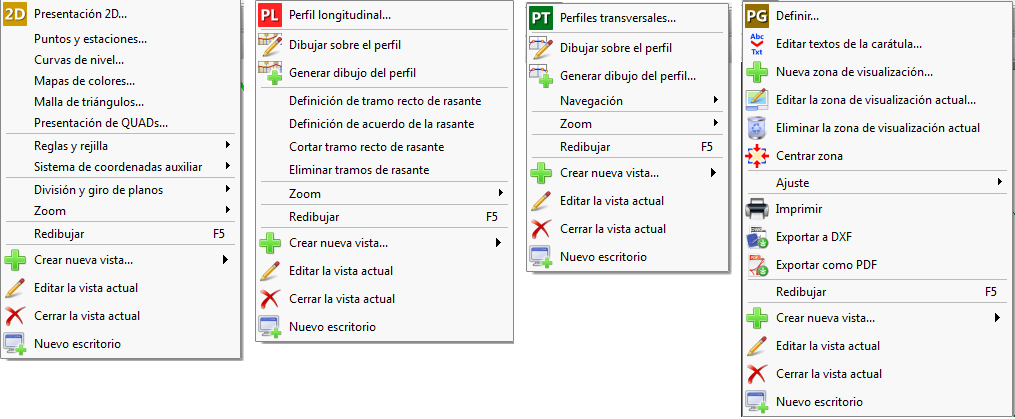

Si se pulsa sobre la parte derecha del botón, se despliega el menú de configuración de distintos elementos de la vista:
En vistas de perfil longitudinal:
Cuando la vista activa es un perfil longitudinal, en la barra rápida aparecen las herramientas de edición de rasante. Estas herramientas solo se activan cuando está seleccionada una rasante en el navegador de datos.
A continuación aparecen los botones de dibujo sobre el perfil longitudinal:
crea una entidad de dibujo en perfil longitudinal, permite insertar textos, símbolos o realizar cualquier dibujo que solo se verá en la vista del perfil al que está asociada.
hace una copia de todos lo elementos del perfil (terrenos y rasantes) y los guarda como elementos de dibujo (polilíneas) en una entidad creada automáticamente a tal efecto. Si ya existe una entidad de dibujo para el perfil de la vista, se usará ésta. Los elementos generados se pueden editar con las herramientas de CAD, solo se verán en vistas de perfil longitudinal de la entidad a partir de la que fueron creados.
En la parte derecha de la barra está situado el botón
, al pulsarlo se abre la ventana Perfil longitudinal, desde la que se configuran los parámetros de presentación de este tipo de vista.
En vistas de perfiles transversales:
Cuando la vista activa es un perfil transversal, en la barra rápida aparecen las herramientas de dibujo en perfiles transversales.
crea una entidad (<NOMBRE DE LA ENTIDAD> (Tran. <PK-LARGO>)) que permite dibujar cualquier elemento sobre el perfil transversal activo.
crea una entidad (<NOMBRE DE LA ENTIDAD> (Tran.Dib <PK-LARGO>)) en la que se generan de forma automática polilíneas a partir del dibujo del perfil.
En la parte derecha de la barra está situado el botón , al pulsarlo se abre la ventana Perfiles transversales, desde la que se configuran los parámetros de presentación de este tipo de vista.
En vistas 3D:
Cuando la vista activa es una vista 3D, en la barra rápida , en la barra rápida aparecen las herramientas de desplazamiento sobre la vista.
En la parte derecha de la barra está situado el botón , al pulsarlo se abre la ventana Presentación de la vista 3D, desde la que se configuran los parámetros de presentación de este tipo de vista.
En planos papel:
Cuando la vista activa es un plano papel, en la barra rápida aparecen las herramientas de configuración de salidas impresas.
En la parte derecha de la barra está situado el botón , al pulsarlo se abre la ventana Configuración hoja papel, desde la que se configuran los parámetros del periférico, tamaño del papel y carátula a utilizar en la salida gráfica.
En listados:
Cuando la vista activa es un listado, en la barra rápida aparecen las herramientas de gestión de listados.
