CARTOMAP permite exportar los paquetes de firme generados automáticamente según lo que cada QUAD, de forma individual, encuentra por debajo. Un determinado nivel puede cubicar contra otro nivel o contra varios niveles distintos siguiendo los cambios en la geometría de la sección.
CARTOMAP une todos los bloques, de un mismo paquete de firmes, colindantes a lo largo de un eje. Se pueden Agrupar las cubicaciones, para un análisis más detallado, o agrupar todos los bloques a lo largo de cada eje.

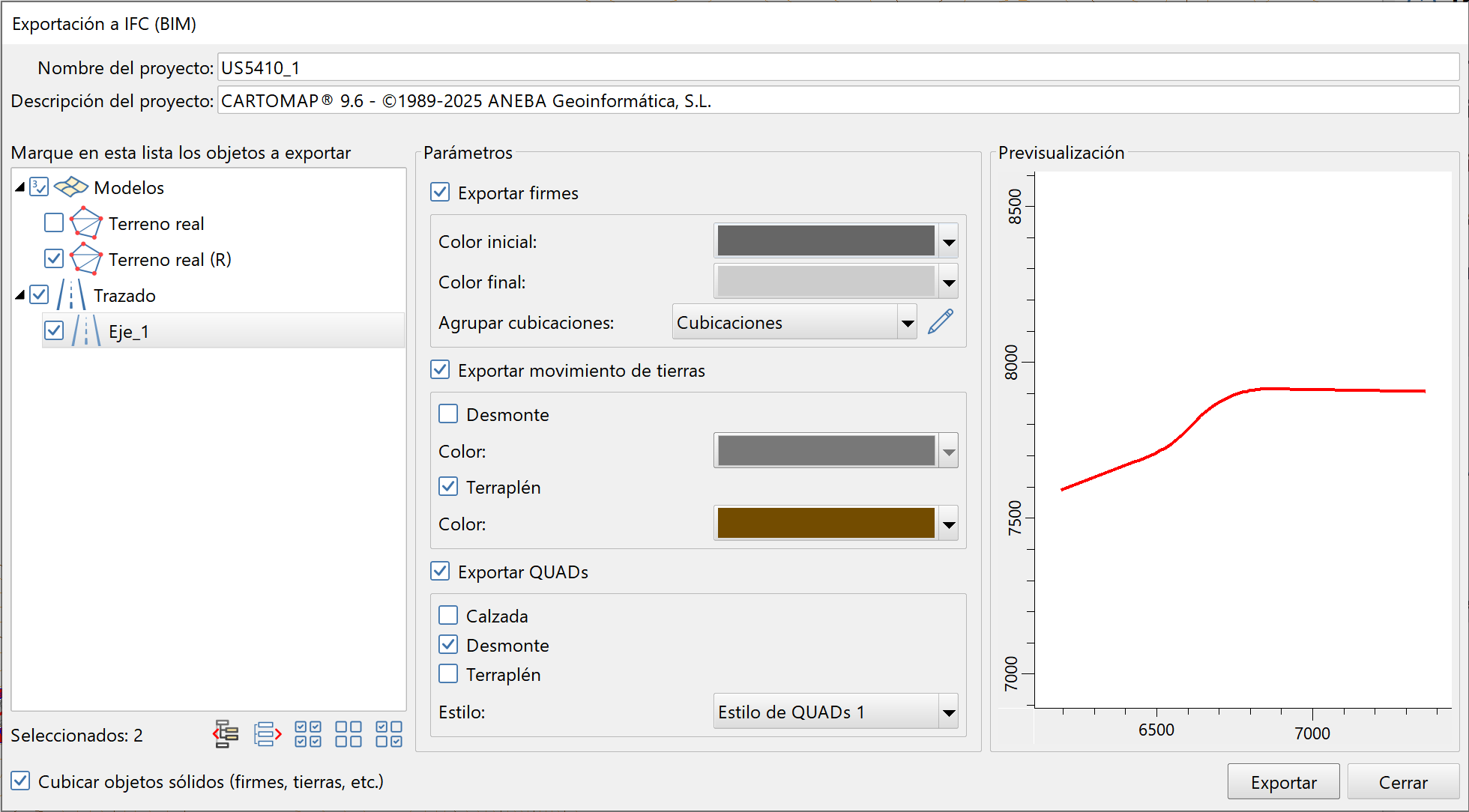

Parámetros de exportación de entidades de trazado
Al seleccionar ejes dentro del nodo Trazado, en la lista de objetos a exportar, se puede seleccionar la opción Exportar firmes.
Los paquetes se colorean entre un color inicial (el firme situado más arriba) y otro final (el firme situado más abajo).
Los bloques de paquetes de firme se generan para cada QUAD, de forma individual, pero CARTOMAP une los bloques colindantes para facilitar su posterior uso. De esta forma se puede obtener un único bloque tridimensional para cada paquete de firme a lo largo de un eje.
La opción Agrupar cubicaciones, permite seleccionar una distribución para agrupar los paquetes de firme en tramos menores, por ejemplo, cada 20 metros. Esto generaría más bloques pero facilitaría un análisis más detallado.
Exportación BIM/IFC de una obra con geometrías variables, recortes... y zonas de desmonte y terraplén

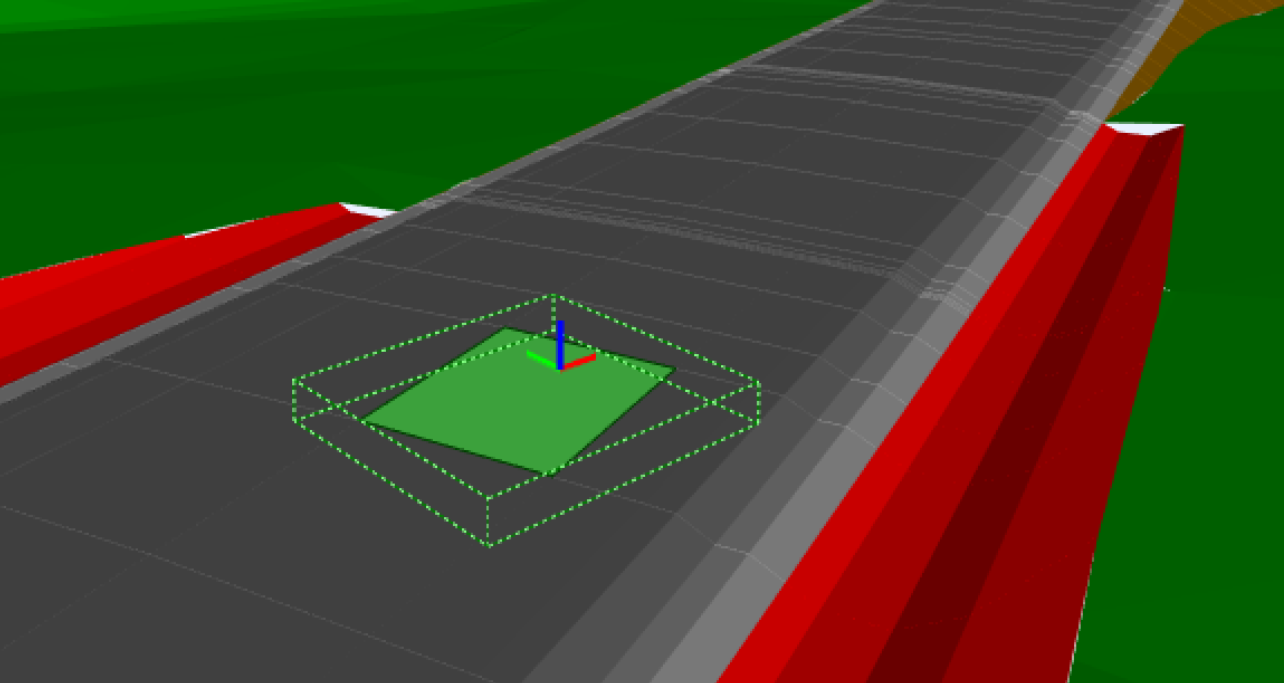

Bloque de un paquete de firmes asociado a un QUAD de forma individual.

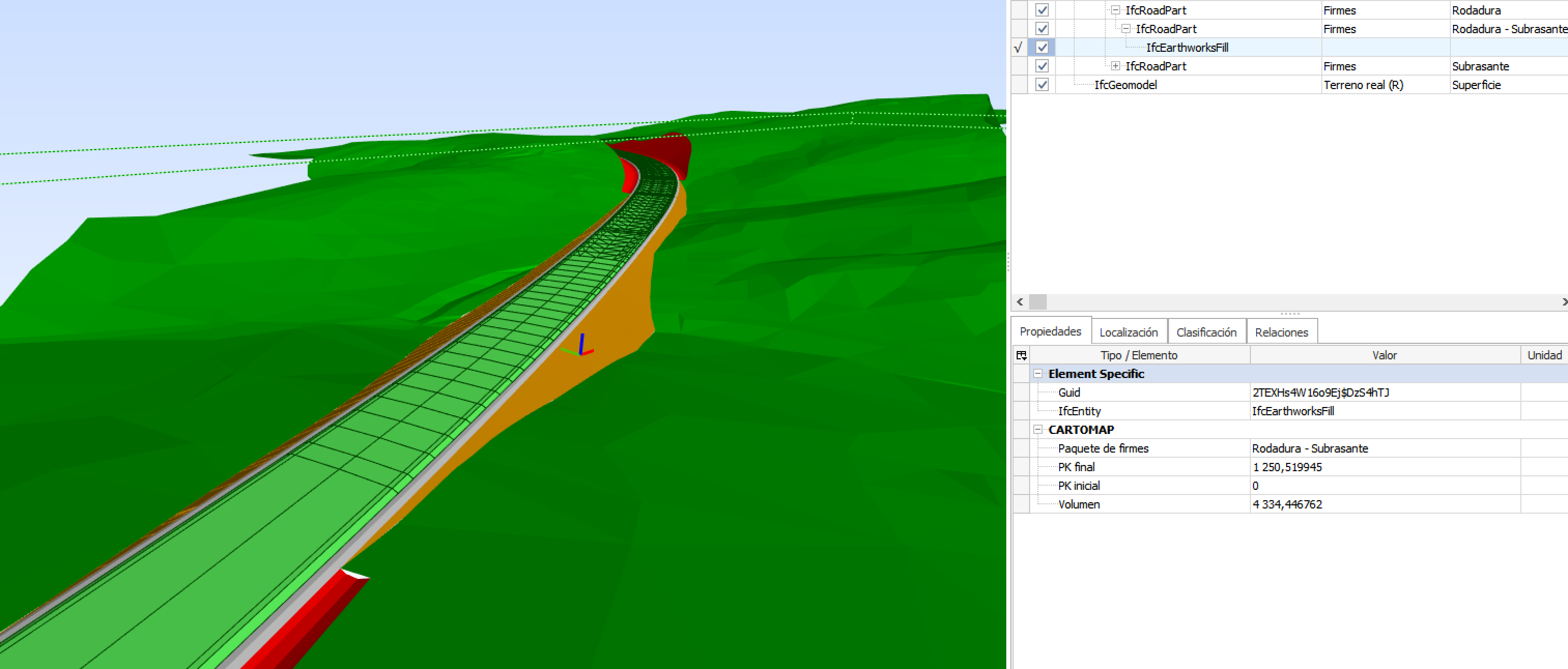

Vista de un paquete de firmes con todos sus bloques unidos a lo largo de un eje

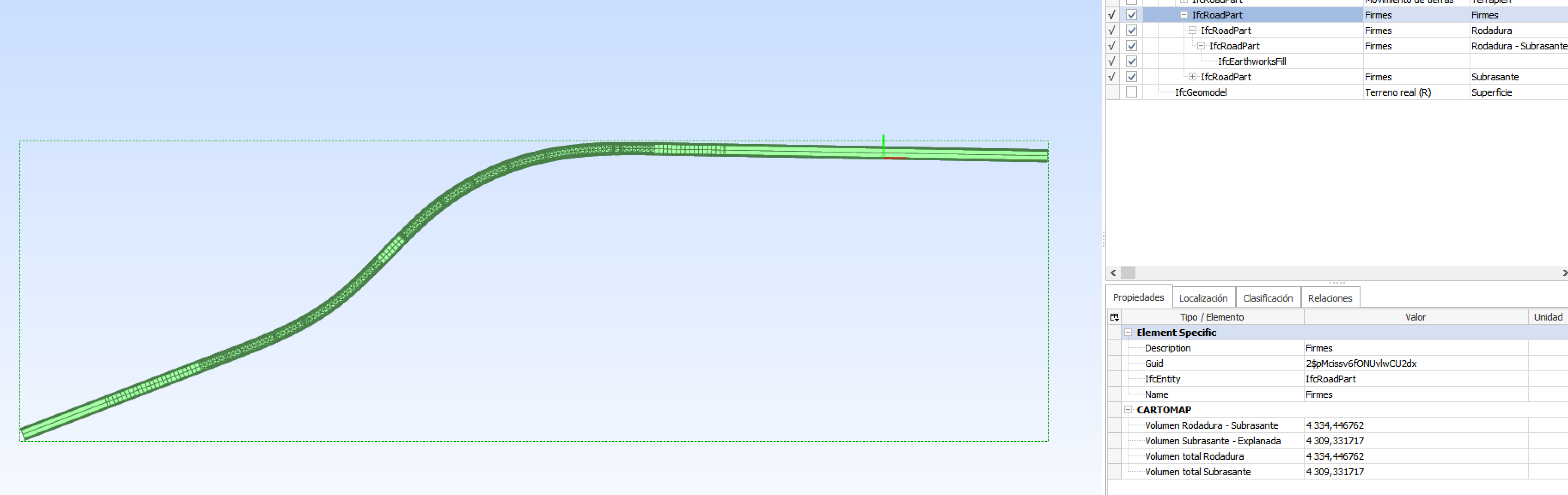

Vista superior con un paquete de firmes como bloque único para todo el eje

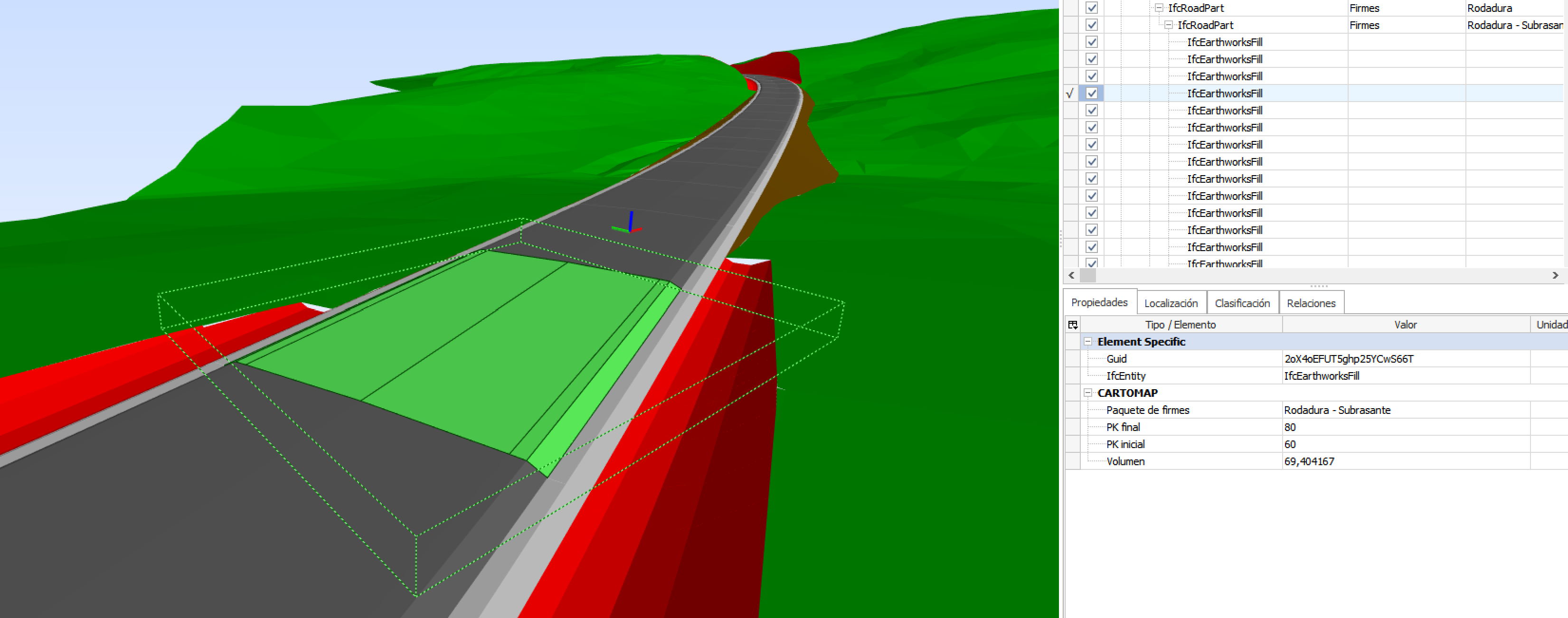

Vista de bloque unidos cada 20 metros, en este caso entre los PK 60 y 80
Se puede seleccionar la opción Exportar movimiento de tierras para indicar si se desean exportar el desmonte y/o terraplén asociados a cada eje y el color aplicado en cada caso.

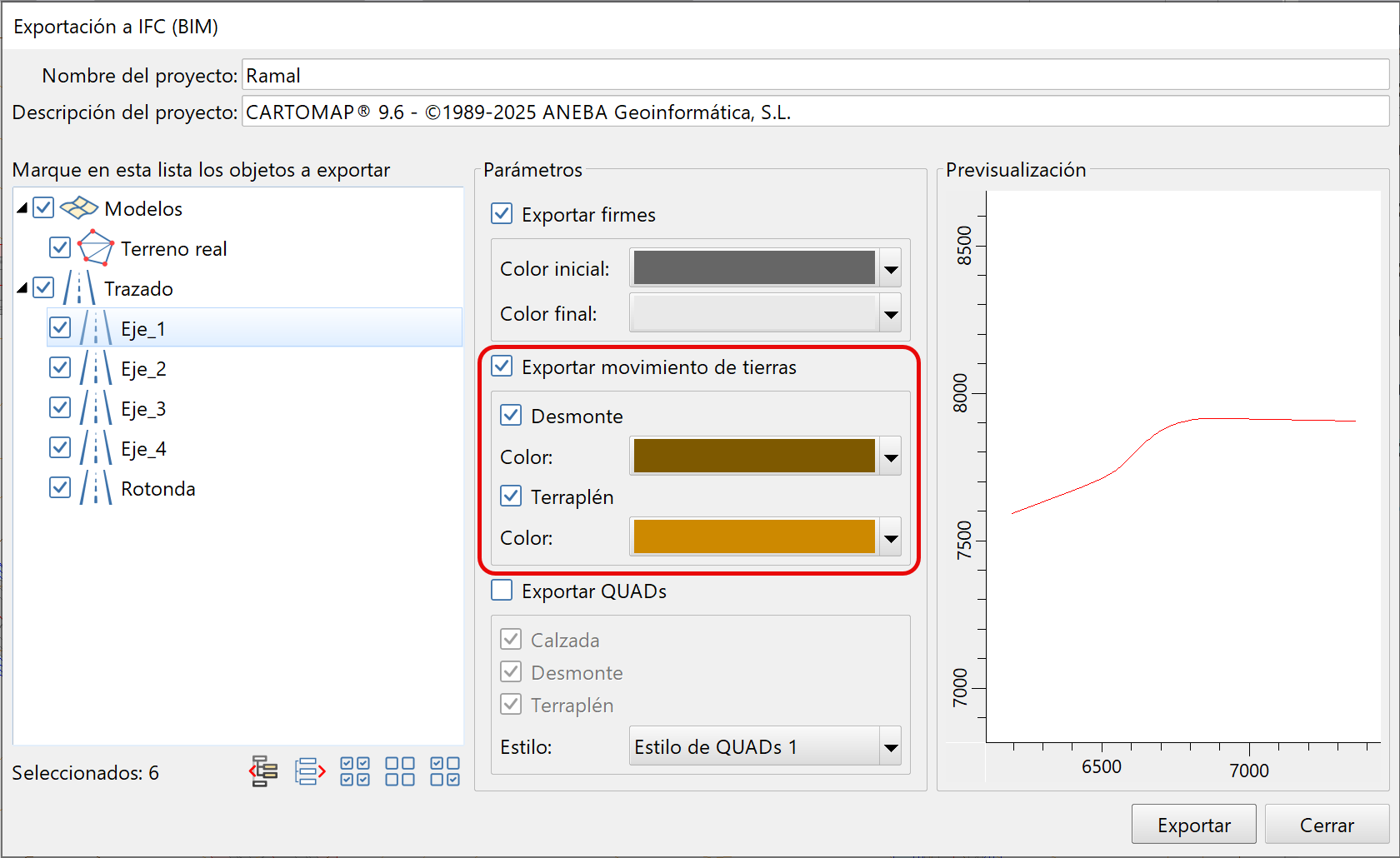

Opción Exportar movimiento de tierras
En la parte inferior de la pantalla, hay una opción para controlar la exportación BIM de los volúmenes de los sólidos exportados, ya que en ocasiones puede ser útil no proporcionar tanta información.
Opción Cubicar objetos sólidos
Esta opción se detalla en QUADs de la obra proyectada
Ejemplos de datos exportados
A continuación se muestran varias vistas (en un visor BIM) con diversos paquetes de firme.

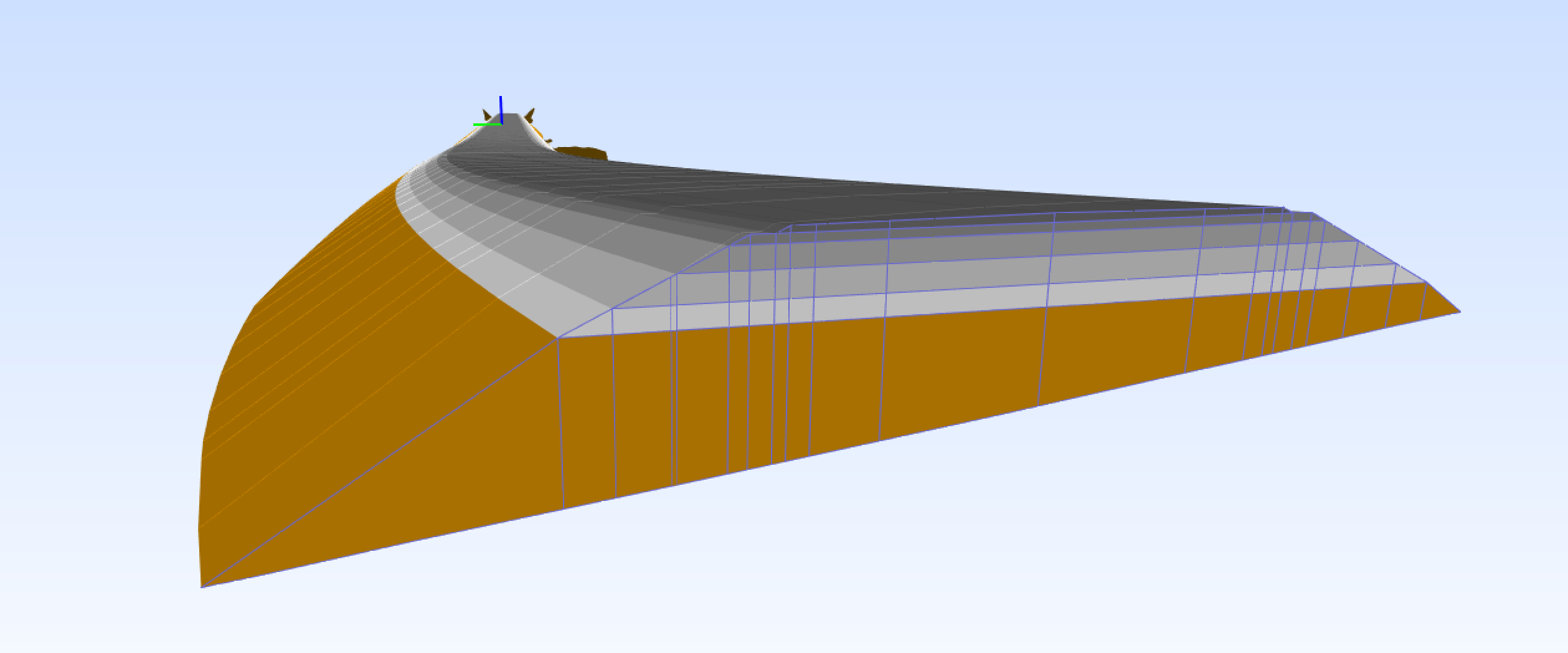

Vista sobre un eje del corte transversal con los paquetes de firme exportados

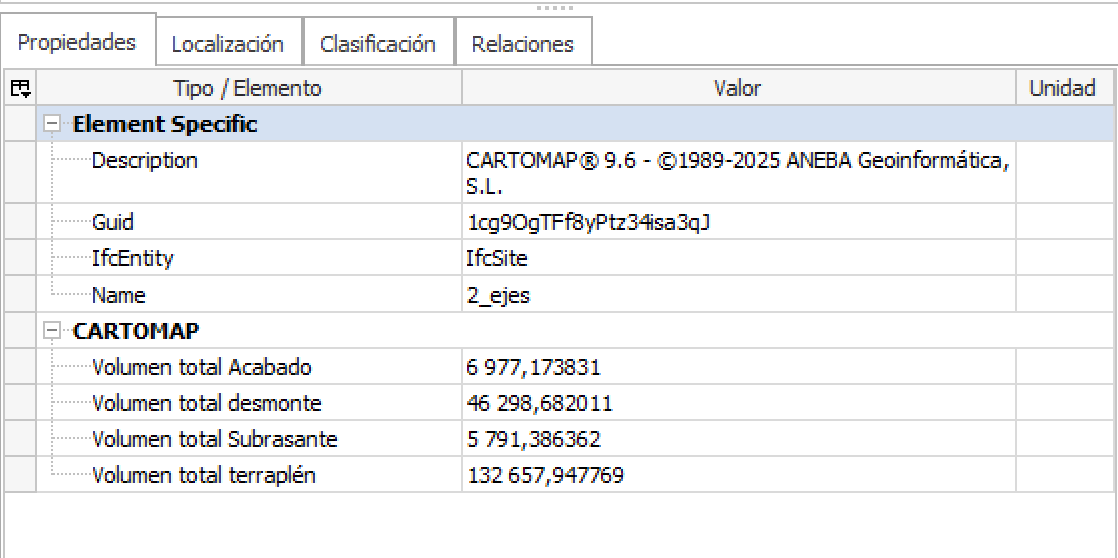

Datos de la cubicación total del proyecto dentro del formato BIM/IFC

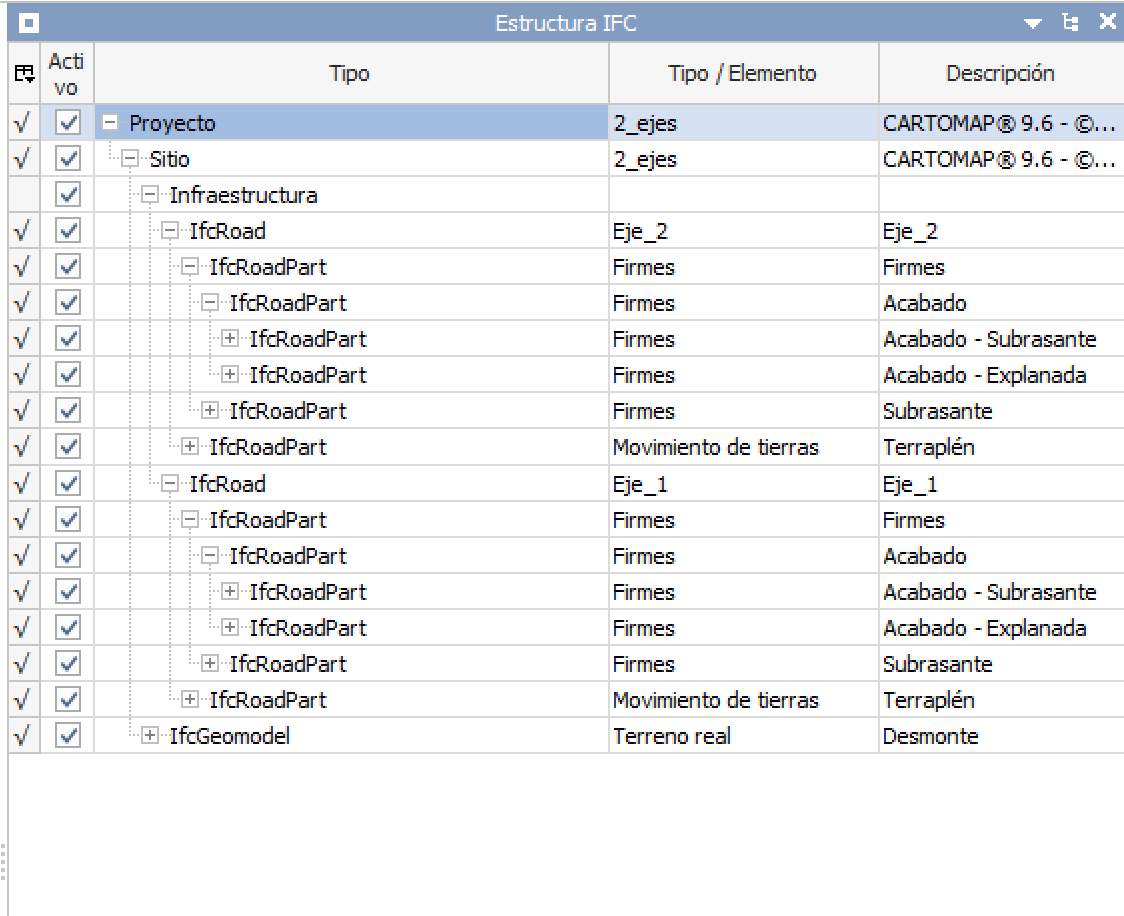

Datos de los paquetes de firme y del movimiento de tierras sobre 2 ejes
En este caso, el nivel Acabado encuentra dos niveles por debajo: Subrasante y Explanada. Se cubica cada par (Acabado - Subrasante y Acabado - Explanada) que se unen en una cubicación total de cada nivel, de cada eje y de todo el proyecto.

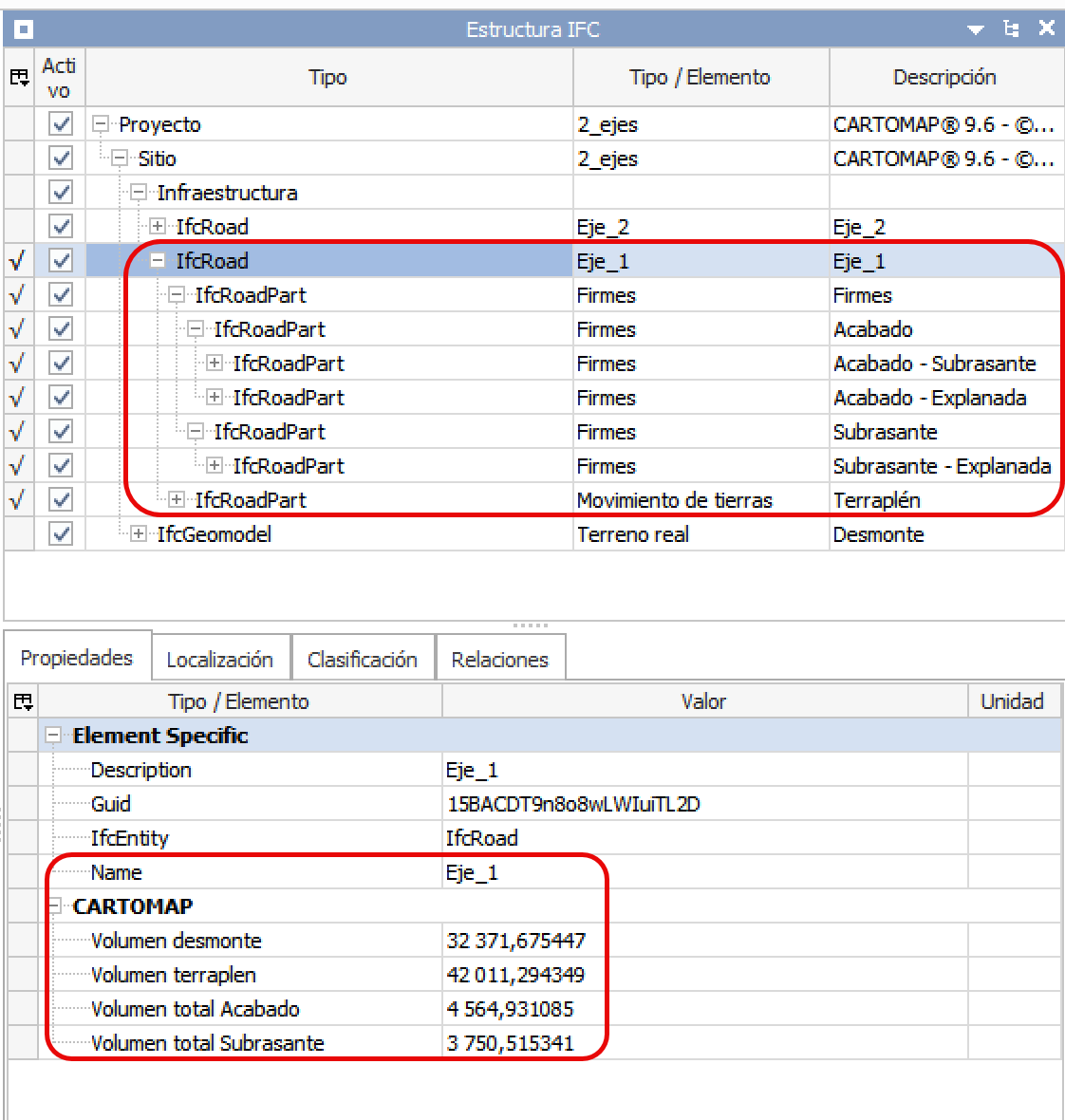

Datos de los paquetes de firme y del movimiento de tierras sobre el Eje_1 con los totales
