En el cálculo de QUADs se dispone de una opción Tuberías y pozos..., para considerar la transición entre una zanja de tubería y los diversos pozos que encuentre en su camino.

Se puede ajustar la anchura para preservar un margen de trabajo sobre el pozo y también la cota para ajustar el fondo de la zanja y los tramos por debajo de la rasante de la tubería.

Estos datos se mantienen para todas las sesiones de CARTOMAP, independientemente del proyecto.

Importante: Esta transición solo se realiza sobre entidades de trazado de tuberías.

Opciones disponibles

•Aplicar transiciones de tuberías a pozos: Permite activar o desactivar estas transiciones.

•Margen sobre la base del pozo: Añade este margen a la parte inferior de la solera del pozo, con independencia de si es circular o cuadrado.

•Resolución al generar QUADs: Permite generar más QUADs en la zona afectada por el pozo para afinar el resultado.

•Ajustar sección a la cota inferior del pozo: Desplaza, en cota, los tramos inferiores de la zanja de la tubería para que coincidan con la cota inferior de la solera del pozo, formando una plataforma uniforme.

•Ajustar tramo en la rasante o por debajo: Desplaza, en cota, los tramos de la zanja de la tubería que tengan la cota de la rasante o estén por debajo. De esta forma se mantendrá el espesor de los tramos inferiores (solera...) y se incrementará el sustrato de relleno (grava...). Esto solo afecta durante la zona de transición.

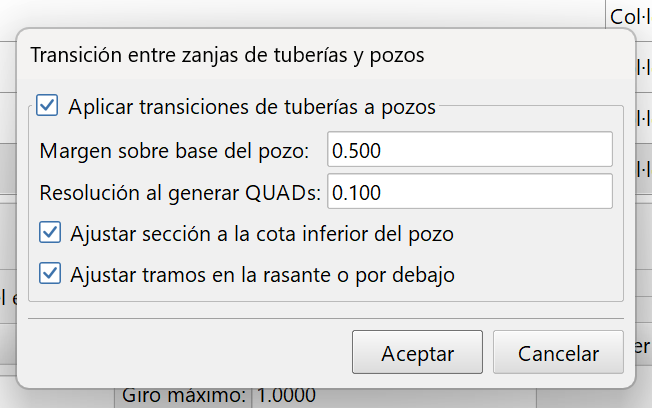

Transición entre tuberías y pozos accesible desde el cálculo de QUADs

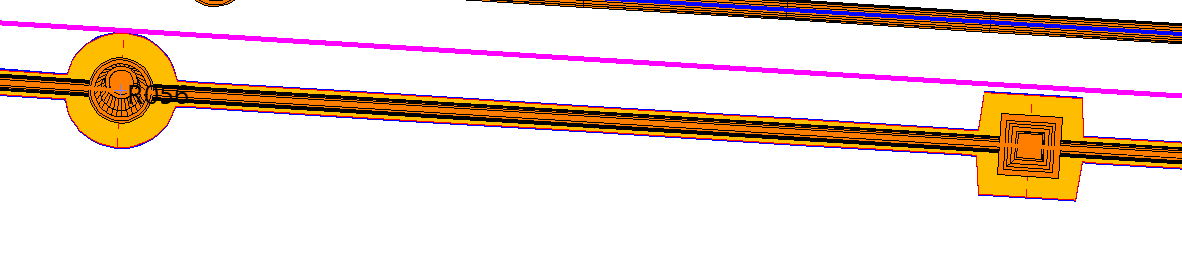

Vista en planta del fondo de una zanja que se amplía en las zonas de los pozos, sean circulares o cuadrados

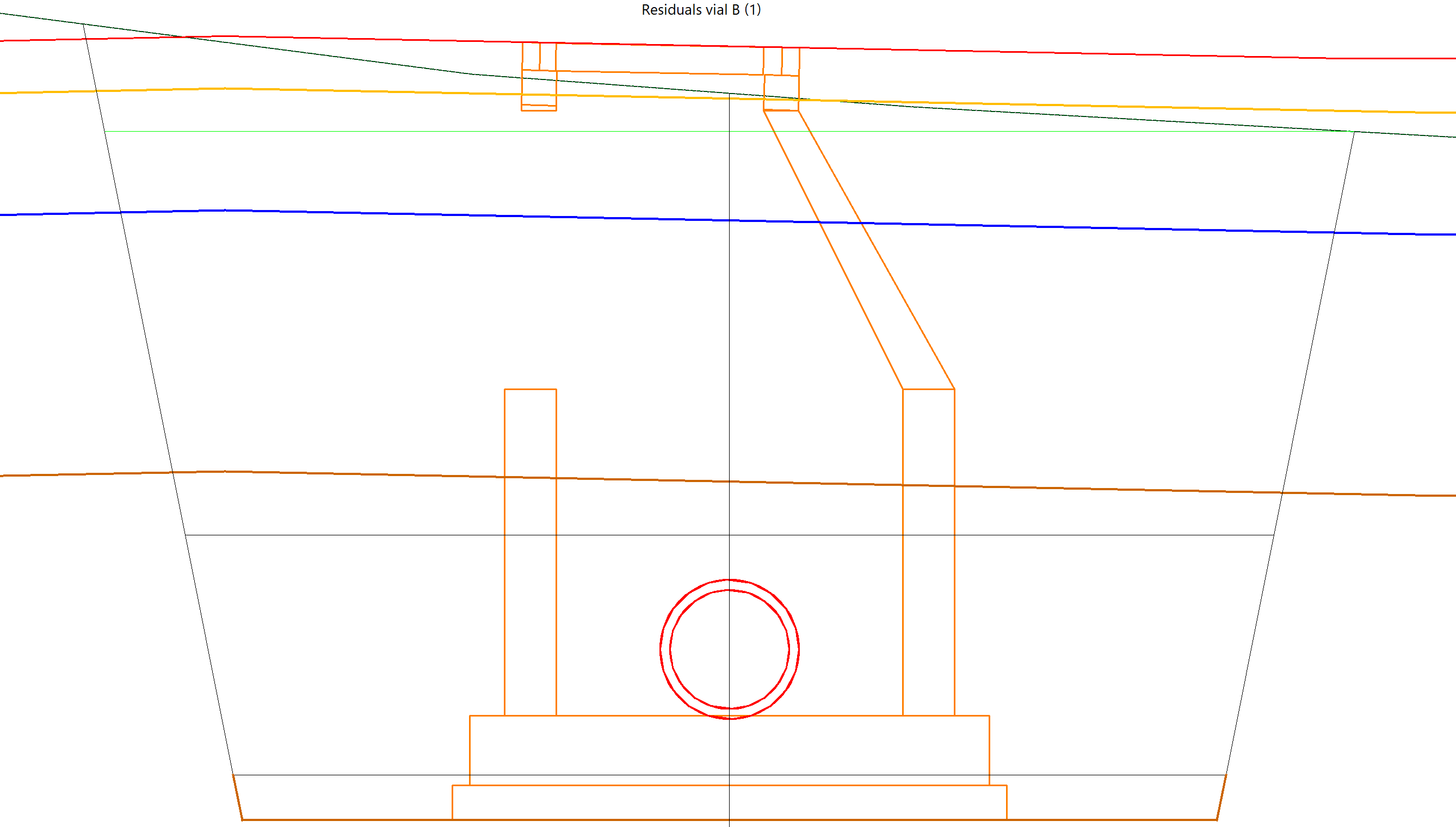

Vista del perfil transversal de una zanja de tubería en la zona de un pozo ,con la zanja de la tubería ensanchada y con los tramos inferiores desplazados en cota
