Anterior| Crear un proyecto > Entrada de datos > Directa > GPS > Siguiente Configurar la conexión con el GPS |
La conexión entre CARTOMAP y un GPS se puede realizar vía cable RS232 o vía Bluetooth, si el GPS dispone de esta tecnología. Previamente a la conexión, se debe de configurar el GPS para que pueda trabajar con un dispositivo externo. A continuación de detallan los pasos a seguir para configurar algunos modelos de los principales fabricantes.
Una vez hechos los ajustes oportunos en el GPS, el proceso para establecer la conexión entre CARTOMAP es el que se detalla a continuación. En primer lugar se debe activar el dispositivo Bluetooth del Tablet PC y comprobar que ambos dispositivos se encuentran conectados. Esta conexión debería realizarse automáticamente ya que previamente se ha creado la conexión, tanto en la controladora, como en el Tablet PC.
Una vez se ha conseguido esto, se ha de proceder del siguiente modo:
1.Ejecutar CARTOMAP.

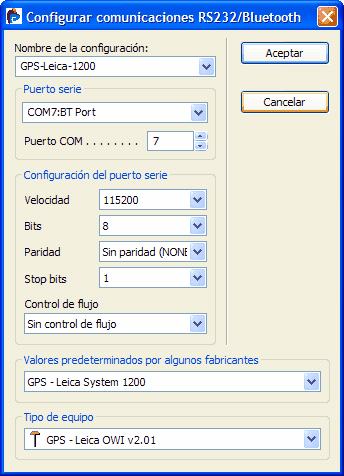

2.Activar la toma de datos con GPS activando el menú Captura de datos GPS, o pulsando F11. Se abrirá la ventana Configurar comunicaciones RS232/ Bluetooth:
3.En ésta ventana se introducirá un nombre de la configuración, el puerto de conexión Bluetooth mediante el que están interconectados los dispositivos, el instrumento a conectar y, por último, el tipo de equipo.
Nombre de la configuración: Campo para introducir el nombre con el que se guardará la configuración que se va a definir. Una vez configurada, CARTOMAP guardará los parámetros, de forma que en siguientes conexiones, bastará con seleccionarla de la lista, sin tener que introducir de nuevo todos los parámetros.
Puerto serie: Lista de selección para escoger el puerto del Tablet PC al cual se ha conectado el cable RS232 o sea el puerto de la conexión bluetooth.
Velocidad, Bits, Paridad, Stop bits, Control de flujo: Listas de selección para escoger los parámetros de la conexión con el GPS.
Para facilitar la selección de los valores de estos parámetros (Velocidad, Bits, Paridad, Stop bits y Control de flujo) el usuario puede seleccionar de la lista Valores predeterminados por algunos fabricantes el modelo de GPS con el que va a trabajar, o el más próximo a ésta. De esta forma se rellenarán estos parámetros de forma automática.
Tipo de equipo: el usuario debe de seleccionar el tipo de equipo con el que va a trabajar.
|
Es importante seleccionar correctamente el Tipo de equipo ya que cada fabricante suele usar su lenguaje de comunicación. La primera opción de la listas e el estándar NMEA que sirve para todos los equipos. Las otras dos son los lenguajes específicos para cada marca, incluyen aspectos que con el estándar no aparecerían en CARTOMAP. Por lo tanto, es recomendable que el usuario elija el lenguaje particular en función de su instrumento: OWI para Leica, GRILL para TOPCON. |

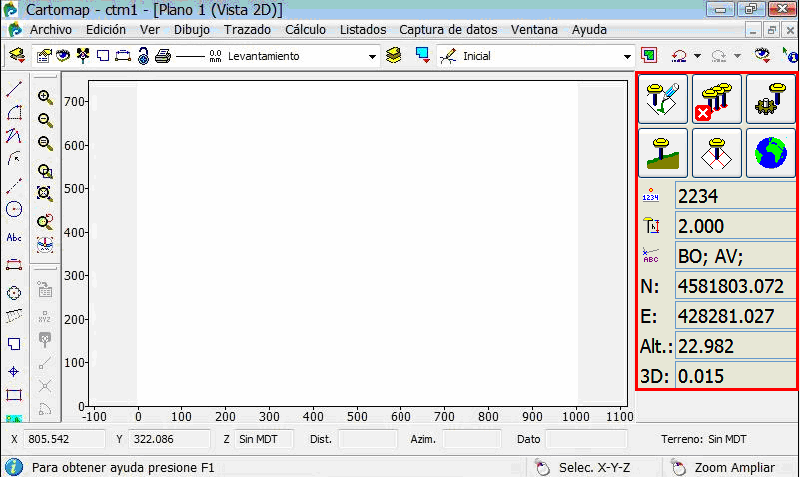

4.Una vez determinada la configuración, se abrirá la barra de toma de datos GPS:
5.Automáticamente CARTOMAP recibe información del GPS, mostrará las coordenadas transformadas (de acuerdo con la configuración de la Calculadora Geodésica) en los apartados N, E, Alt. Ya estará listo para comenzar a trabajar.
