La conexión entre CARTOMAP y una estación total (en adelante ET) se puede realizar vía cable RS232 o vía Bluetooth, si la ET dispone de esta tecnología. Previamente a la conexión, se debe de configurar la ET para que pueda trabajar con un dispositivo externo. Hasta ahora, las conexión puede realizarse con modelos de los fabricantes Leica, Topcon, Pentax, Sokkia y David White. Pulsando los siguientes enlaces se puede obtener información de como configurar algunos modelos de estos fabricantes:
Topcon, GPT-9003M (motorizada)
Una vez hechos los ajustes oportunos en la ET, el proceso para establecer la conexión entre CARTOMAP y una estación total es el siguiente:

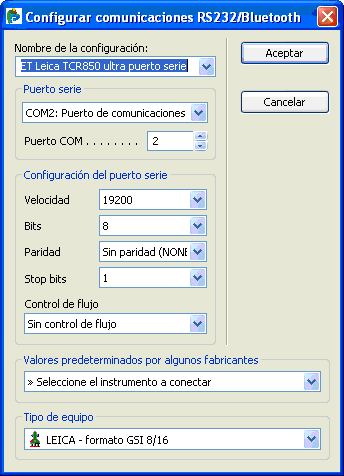

1.Activar el menú Captura de datos-Estación total o bien pulsar la tecla F10, se abrirá la ventana Configurar comunicaciones RS232/Bluetooth:
Desde esta ventana se han de configurar los parámetros de conexión. En ella aparecen los siguientes campos y listas de selección:
Nombre de la configuración: Campo para introducir el nombre con el que se guardará la configuración que se va a definir. Una vez configurada, CARTOMAP guardará los parámetros, de forma que en siguientes conexiones, bastará con seleccionarla de la lista, sin tener que introducir de nuevo todos los parámetros.
Puerto serie: Lista de selección para escoger el puerto del Tablet PC al cual se ha conectado el cable RS232 o sea el puerto de la conexión bluetooth.
Velocidad, Bits, Paridad, Stop bits, Control de flujo: Listas de selección para escoger los parámetros de la conexión con la ET. Estos valores han de ser idénticos a los configurados en al ET.
Para facilitar la selección de los valores de estos parámetros (Velocidad, Bits, Paridad, Stop bits y Control de flujo) el usuario puede seleccionar de la lista Valores predeterminados por algunos fabricantes el modelo de ET con el que va a trabajar, o el más próximo a ésta. De esta forma se rellenarán estos parámetros de forma automática.
Tipo de equipo: el usuario debe de seleccionar el tipo de equipo con el que va a trabajar (ET de LEICA formato GSI 8/16 para estaciones manuales, ET de LEICA formato GeoCOM para estaciones motorizadas y robotizadas, ET de TOPCON, ET David White)

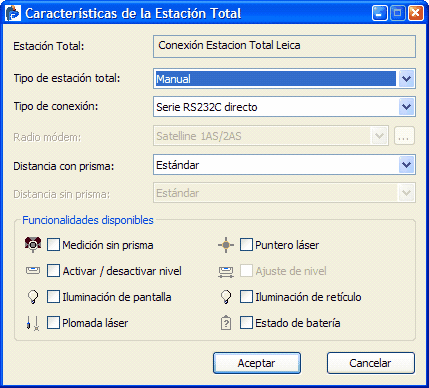

2.Después de configurar los parámetros, pulsar el botón Aceptar, se abrirá la ventana Características de la Estación Total. Dependiendo del protocolo del fabricante se podrán controlar una serie de funcionalidades desde la barra de herramientas de lectura de estación total de CARTOMAP. Las que no estén disponibles aparecerán desactivadas. De las disponibles se tendrán que activar aquellas que se quieran controlar desde la barra de herramientas de la Estación Total de CARTOMAP:
|
Una vez seleccionadas las opciones de la ventana Características de la Estación Total, CARTOMAP almacenará dicha información de modo que no sea necesario definirla de nuevo cada vez que el usuario utilice la misma conexión. Se puede acceder a esta ventana para comprobar o editar cualquier dato desde el menú Captura de datos-Funciones específicas-Características. |

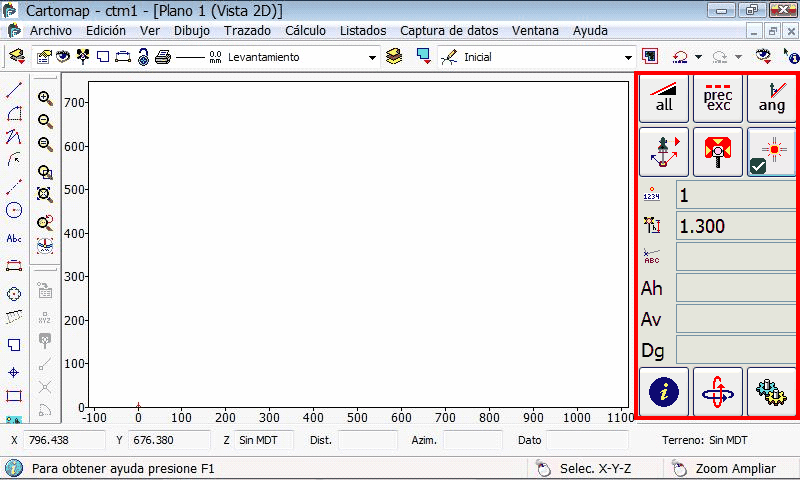

3.Pulsar el botón Aceptar para establecer la conexión entre CARTOMAP y la ET, en la parte izquierda de la pantalla del Tablet PC aparecerá la barra de herramientas de toma de datos con ET, Estación total:
