El objetivo de esta función es crear un modelo del terreno en base a los datos de los perfiles transversales adquiridos desde un dibujo, de tal forma que podremos conocer, e interpolar nuevos perfiles en zonas que no estaban definidas en el dibujo.

Para ello se crea un modelo de malla de triángulos usando los puntos de quiebro de la línea superior de los perfiles transversales y uniendo los perfiles transversales entre sí con líneas de rotura.

Se accede a esta funcionalidad desde el menú Trazado - Perfiles transversales adquiridos - Generar modelo del terreno.

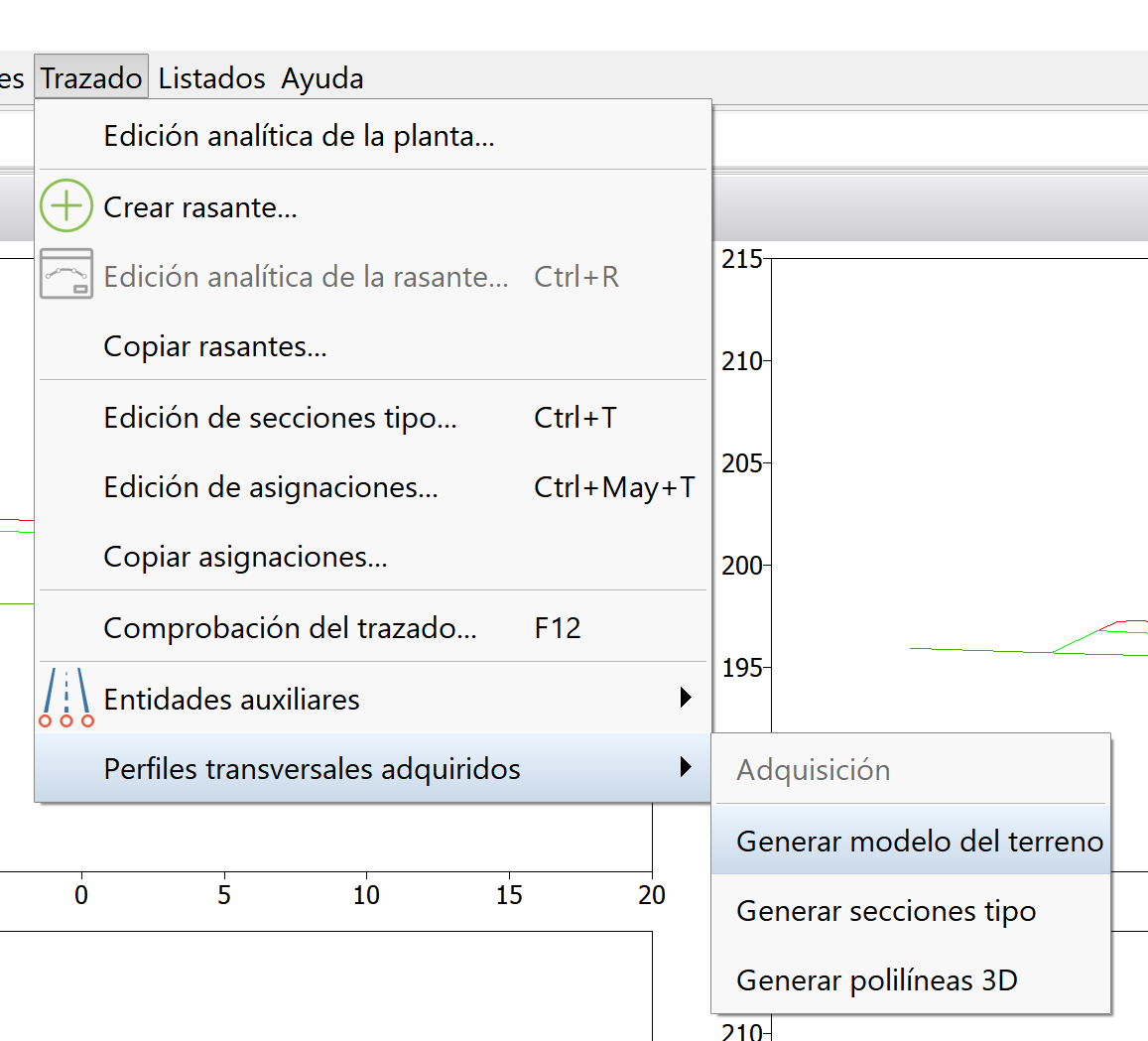

Menú de generación de modelos del terreno de perfiles adquiridos

O desde el navegador en el menú desplegable de una entidad de trazado:

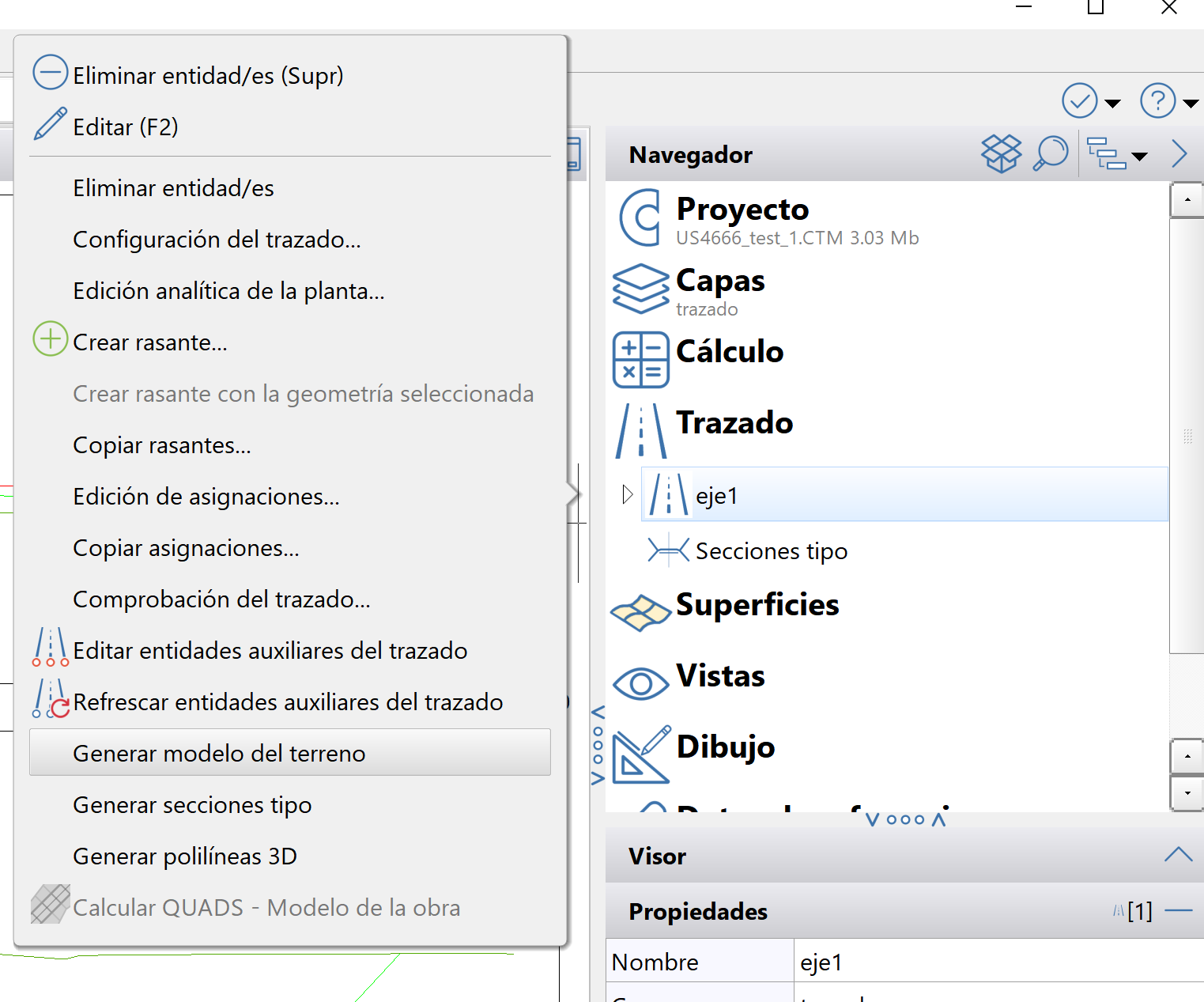

Acceso desde el navegador a la generación de modelos del terreno de perfiles adquiridos

Se puede indicar el nivel, del terreno o de la sección tipo, del que se tomarán los puntos que generarán el modelo del terreno indicando también el nombre que tendrá ese modelo y a qué nivel estará asociado.

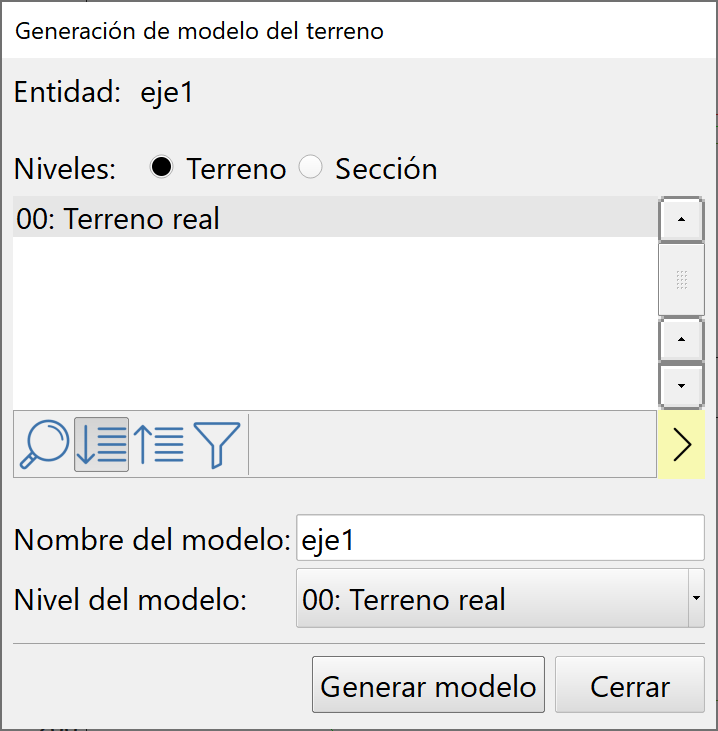

Pantalla para la generación de modelos del terreno de perfiles adquiridos, en lineas del terreno

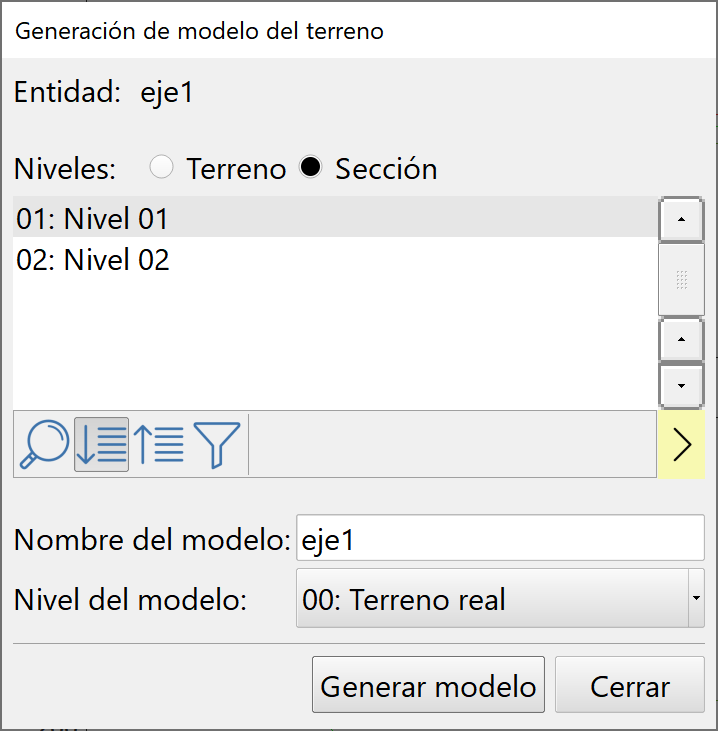

Pantalla para la generación de modelos del terreno de perfiles adquiridos, en lineas de la sección

Una vez generado el modelo aparecerá una pantalla informando del resultado y de dónde se han almacenado los puntos y entidades de apoyo del mismo.

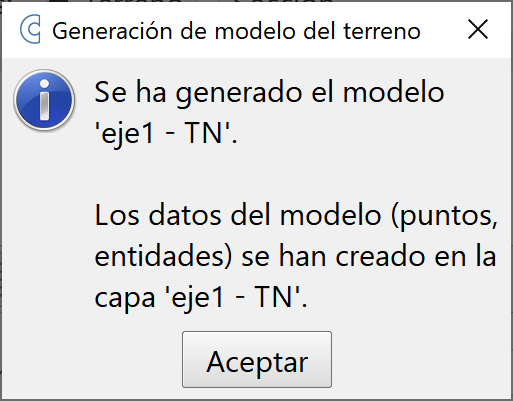

Información del resultaco

Sobre el modelo resultante se pueden realizar todas las operaciones habituales: curvado, explorador del terreno, perfiles, cubicaciones, etc.

Y también se podría visualizar en 3D, en este caso se han generado varios modelos separados para ver varios niveles en 3D:

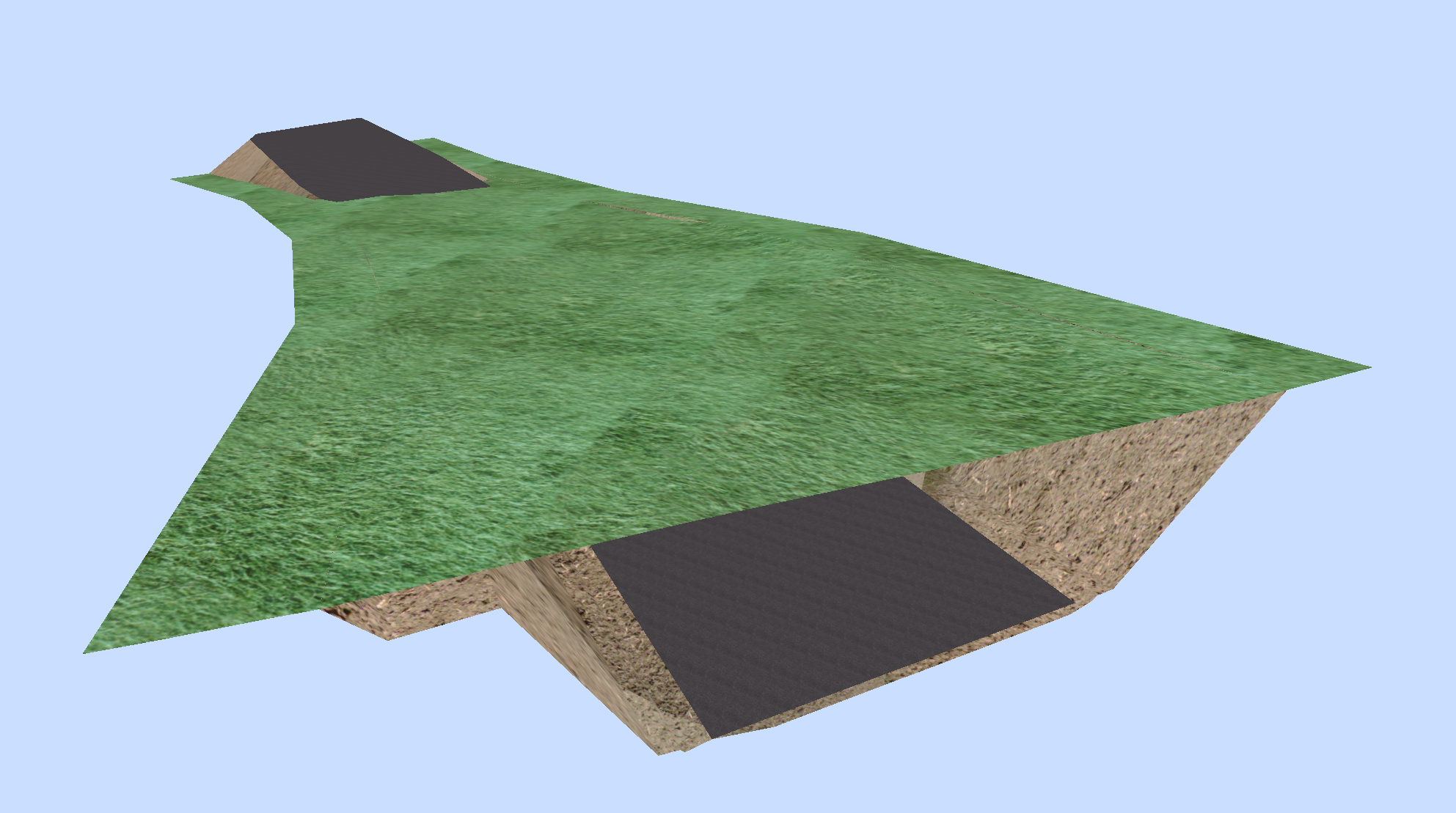

Vista 3D con el resultado de varios modelos del terreno generados en diferentes niveles
