Se pueden insertar imágenes en cualquiera de los formatos soportados siguiendo 2 métodos
1.Drag & drop (arrastrar y soltar): Arrastrando el archivo (o múltiples archivos) de la imagen (desde el explorador de archivos de Windows) y soltándola dentro de una vista 2D de CARTOMAP. Se es una ortofoto georreferenciada, se colocará en su posición sin pedir nada más. Si es una imagen normal, no georreferenciada, se seguirán los pasos del CAD pero con la imagen preseleccionada.
2.Dibujo > Imagen > Insertar: Desde la herramienta de CAD se siguen varios pasos:
a.Seleccionar la imagen que se quiere insertar. Este paso no es necesario con el arrastrar y soltar, aunque se mostrará la ventana para poder describir la imagen. Seleccione la opción Abrir... para cargar la imagen que desee. El campo Descripción facilita la posterior identificación de la imagen. Pulse Aceptar para pasar al siguiente paso.

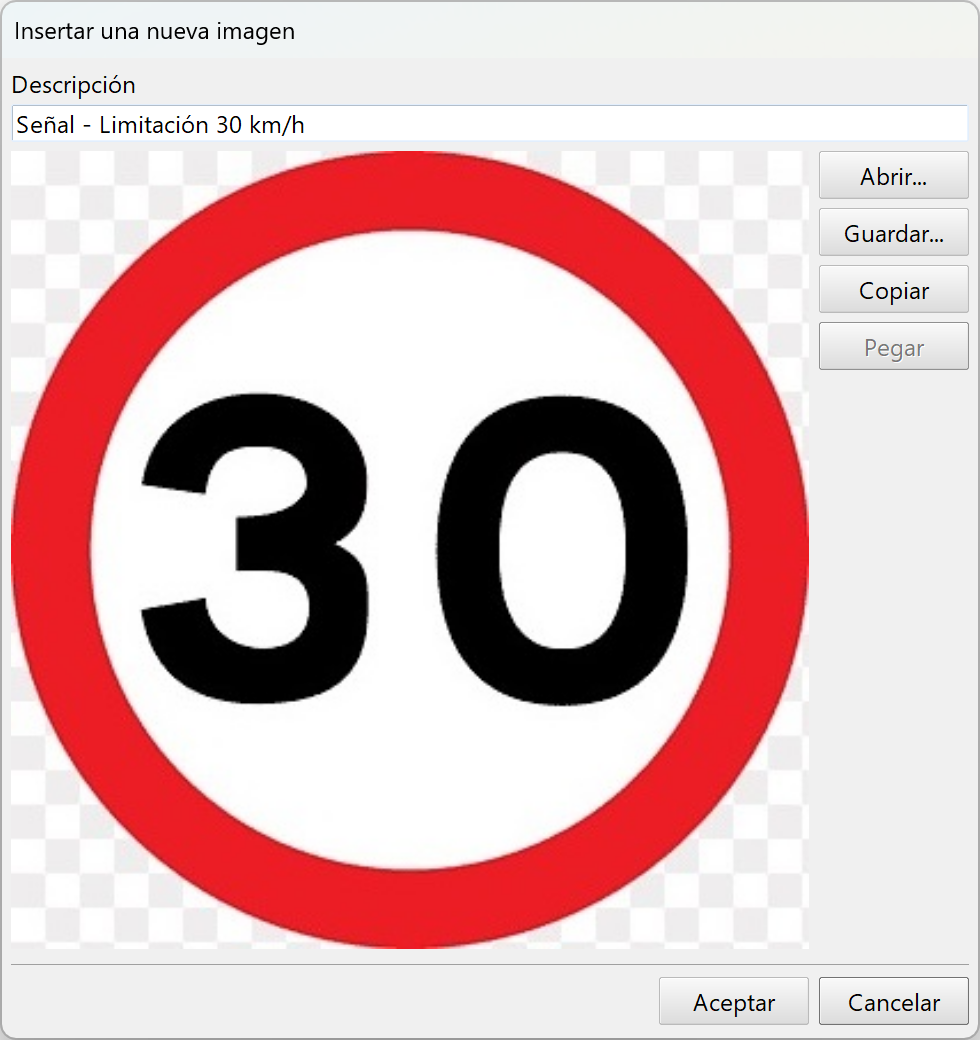

Selección de la imagen a insertar
b.Seleccione dos vértices opuestos de la posición de la imagen.
Una ortofoto se consigue mediante un conjunto de imágenes aéreas (tomadas desde un avión o satélite) que han sido corregidas digitalmente para representar una proyección ortogonal sin efectos de perspectiva, y en la que por lo tanto es posible realizar mediciones exactas, al contrario que sobre una fotografía aérea simple, que siempre presentará deformaciones causadas por la perspectiva desde la cámara, la altura o la velocidad a la que se mueve la cámara. Por lo tanto, una ortofoto combina las características de detalle de una fotografía aérea con las propiedades geométricas de un plano.
CARTOMAP lee ortofotos en distintos formatos COG, JPG, TIFF, ECW. Estos archivos pueden incroporar la información de georreferenciación o estar acompañados por un archivo externo que contiene los datos de georreferenciación, y que ha de tener la extensión jgw, tfw, ers, wld, o simplemente txt. Se puede editar con cualquier editor de textos y ha de contener los siguientes datos:
•Anchura del pixel en X
•no utilizado
•no utilizado
•Anchura del pixel en Y
•X del Extremo inferior izquierdo (Sur - Oeste)
•Y del Extremo inferior izquierdo (Sur - Oeste)
•(opcional) Z del Extremo inferior izquierdo (Sur - Oeste)
Ejemplo:
3.28214436352865
0.00000000000000
0.00000000000000
-3.28214436352865
1478706.24479659550000
2316047.33810925300000
