Las capas permiten agrupar diversos datos de CARTOMAP (estaciones, puntos, entidades) para su tratamiento conjunto dándoles visibilidad, total o parcial, bloqueando para evitar cambios no deseados, etc.


Accesos al editor de capas

•Desde el menú, con la opción Edición > Editor de capas

•Desde la barra superior seleccionando el icono de capas:

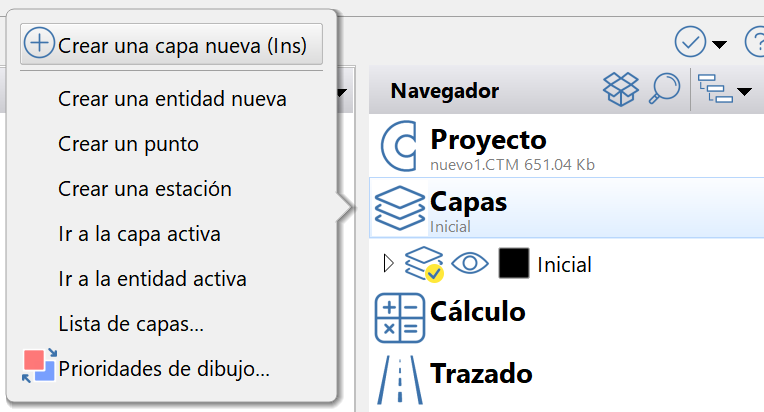

•Desde el navegador,seleccionando la opción Lista de capas... en el menú emergente del nodo de capas.



Crear una nueva capa

Además del habitual icono Añadir, situado al abajo a la derecha de la lista,  también puede introducir el nombre de la nueva capa en la lista editable de capas de la barra superior.

Creación rápida de una nueva capa "Ejes principales" en la barra superior

También se podrá generar una entidad, con el mismo nombre de la capa u otro distinto, e indicar si se considera una entidad de trazado y qué entidades y acciones auxiliares se asociaran a la nueva entidad:

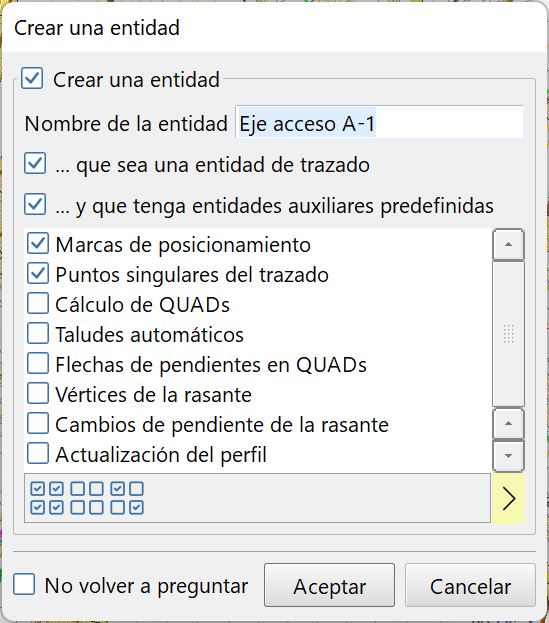

Creación rápida de una entidad en una nueva capa.

Contenido de la lista de capas

Se muestra la lista de capas del proyecto con las siguientes columnas:

Capa actual: Muestra un icono con un check sobre un fondo amarillo en la fila de la capa actual de la vista activa. En esta capa se guardarán los datos que se vayan generando. Puede cambiar la capa actual haciendo un clic en esta columna sobre la fila de la capa que pasará a ser la capa actual.

Nombre: Es el nombre que aparecerá cuando se solicite una determinada capa en otras operaciones.

Descripción: Es un nombre más detallado que describe el contenido de la capa.

Visible: Indica si una capa se visualiza o esta oculta.

Tipo de línea: Muestra el color, grosor y tipo de línea utilizado por defecto al dibujar sobre esa capa.

Ver puntos: Permite ver u ocultar los puntos y estaciones almacenados en una capa.

Ver entidades: Permite ver u ocultar las entidades gráficas almacenadas en una capa.

Ver acotaciones: Permite ver u ocultar las acotaciones existentes en entidades gráficas almacenadas en una capa. Si una entidad no es visible sus acotaciones tampoco lo serán.

Ver textos: Permite ver u ocultar los textos definidos en entidades gráficas almacenadas en una capa. Si una entidad no es visible sus textos tampoco lo serán.

Capa bloqueada: Indica si una capa está bloqueada o no. Los datos de una capa bloqueada se pueden ver y se pueden usar como apoyo en otras funciones, pero no se pueden modificar. Si se selecciona una capa bloqueada el gestor de mensajes le avisará y le permitirá desbloquear la capa con un clic.

Ver bloques de obras de fábrica: Permite ver u ocultar los bloques definidos en obras de fábrica almacenadas en una capa.

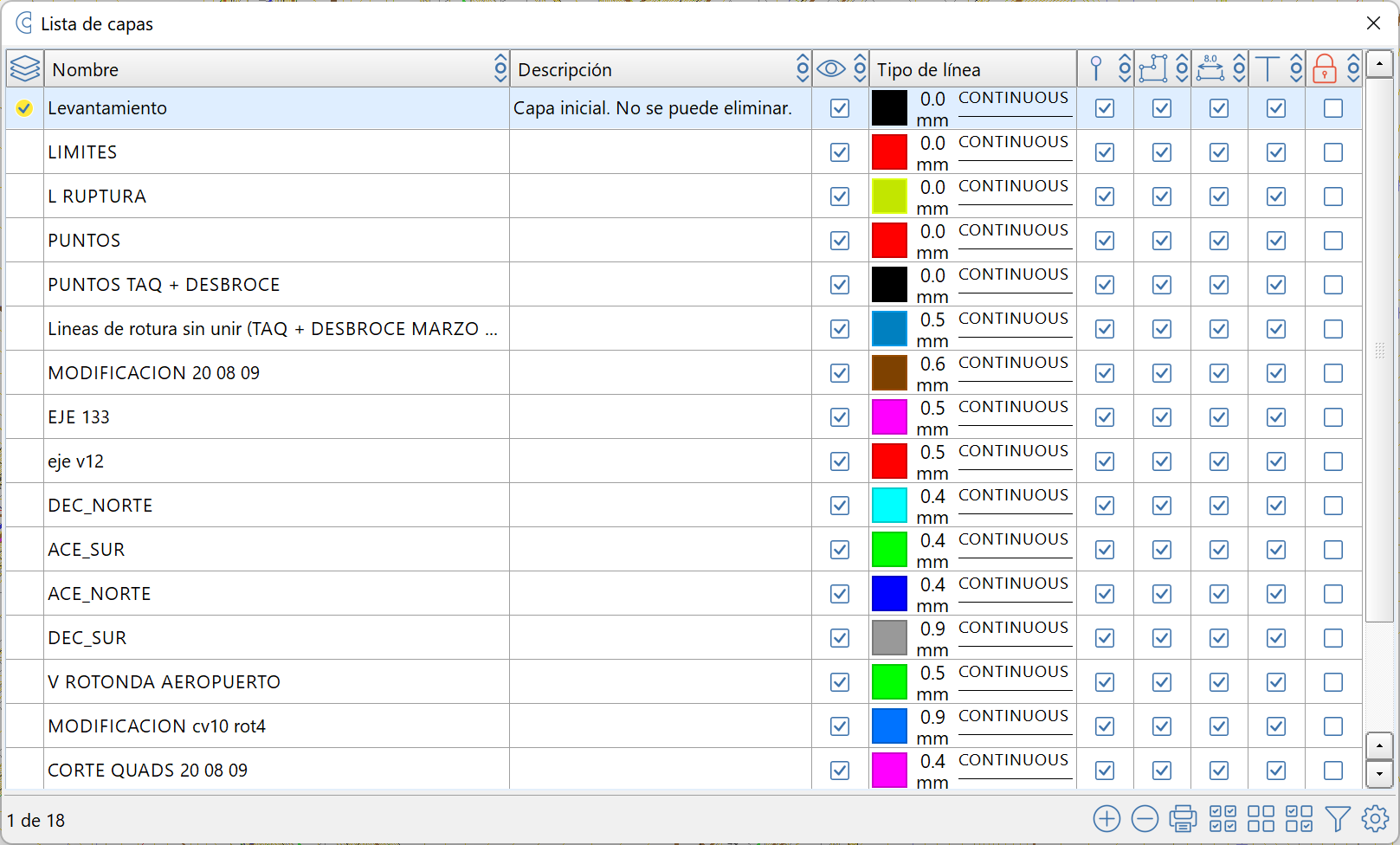

Lista de capas de un proyecto
