<< Mostrar la tabla de contenidos >> Navegación:  Modelos del terreno > Explorador del terreno

Se puede hacer una exploración interactiva del perfil del terreno usando cualquier nivel de cota.

Acceso

Desde el menú Modelos del terreno > Explorar terreno

Funcionamiento

Se va siguiendo un itinerario por una serie de puntos que se seleccionan sobre la vista en planta. A partir del segundo punto se muestra una pantalla flotante que va mostrando el perfil del terreno para un determinado nivel de cota (que se puede cambiar en la misma pantalla), y sobre el que se indican diversos datos numéricos: cotas mínima y máxima, longitud total, distancia al origen y cota en cada punto, pendiente y distancia 2D entre puntos, etc.

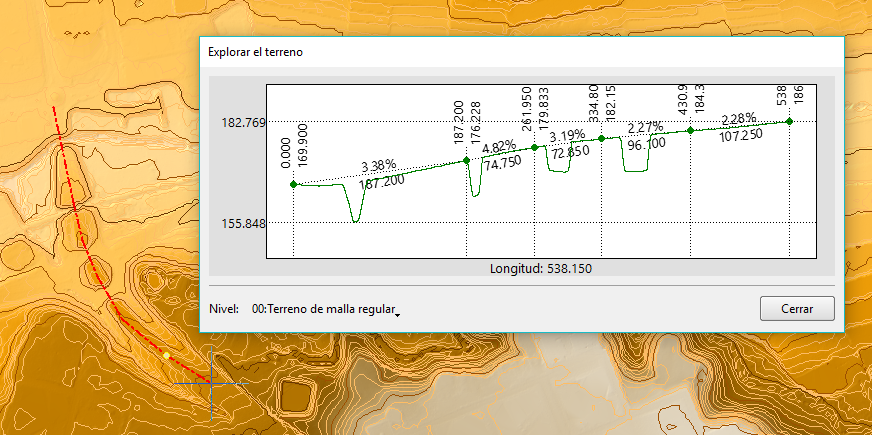

Resultado de la exploración interactiva del perfil del terreno
