Nueva herramienta, dentro de la extensión funcional de Ingeniería Hidráulica, que permite generar un modelo de malla regular cuyas celdas tienen la pendiente máxima en ese punto.

Esta herramienta es accesible desde el menú de Superficies > Extraer modelo de pendientes.

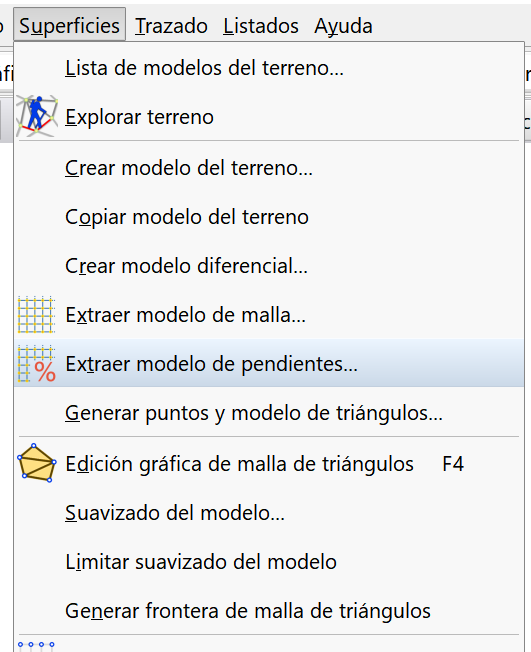

Nueva herramienta de Superficies > Extraer modelo de pendientes

Al ejecutar esta herramienta se piden, de forma similar a la opción Extraer modelo de malla, los siguientes datos:

•Tomar cotas del nivel: Nivel del que se tomarán las cotas para el cálculo de la pendiente

•Nuevo terreno: Nombre que tendrá el modelo de pendientes generado y nivel de cota en el que se colocará.

•Zona: Región delimitada por una entidad o por unas coordenadas determinadas.

•Resolución: Distancia entre celdas de la malla de pendientes e indicación de la memoria que se necesitará con esa resolución. El campo de memoria se pone con el fondo rojo si se considera excesiva.

Una vez introducidos los valores deseados debe seleccionar Calcular y se mostrará una pantalla de seguimiento del cálculo.

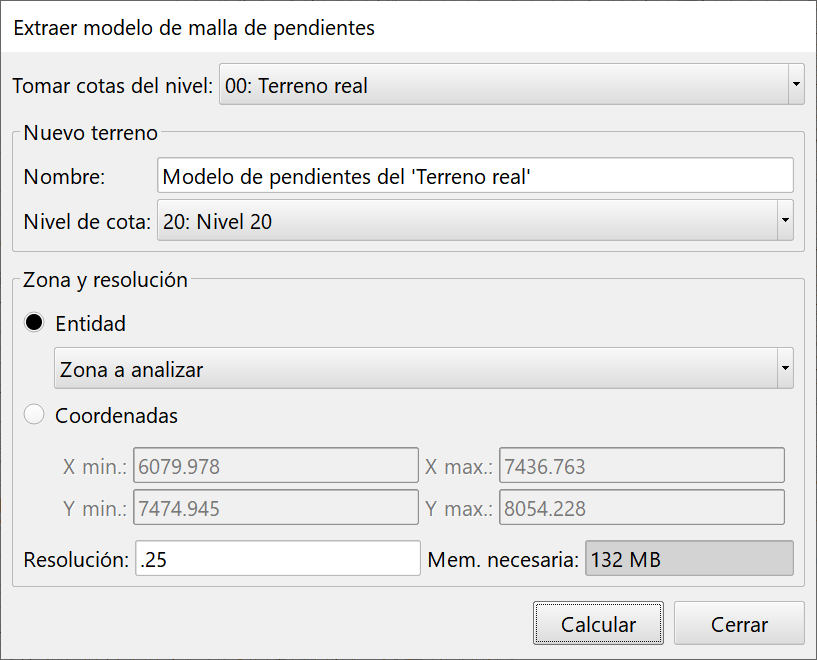

Pantalla de generación de un modelo de malla de pendientes

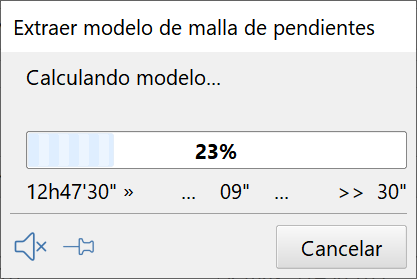

Seguimiento del proceso de cálculo

Una vez generado el modelo de pendientes se puede visualizar, por ejemplo, con un mapa de colores con un degradado específico para los valores que interese resaltar. También se podrían obtener curvas de nivel, mostrarlo en perfiles longitudinales, etc. como cualquier otro modelo.

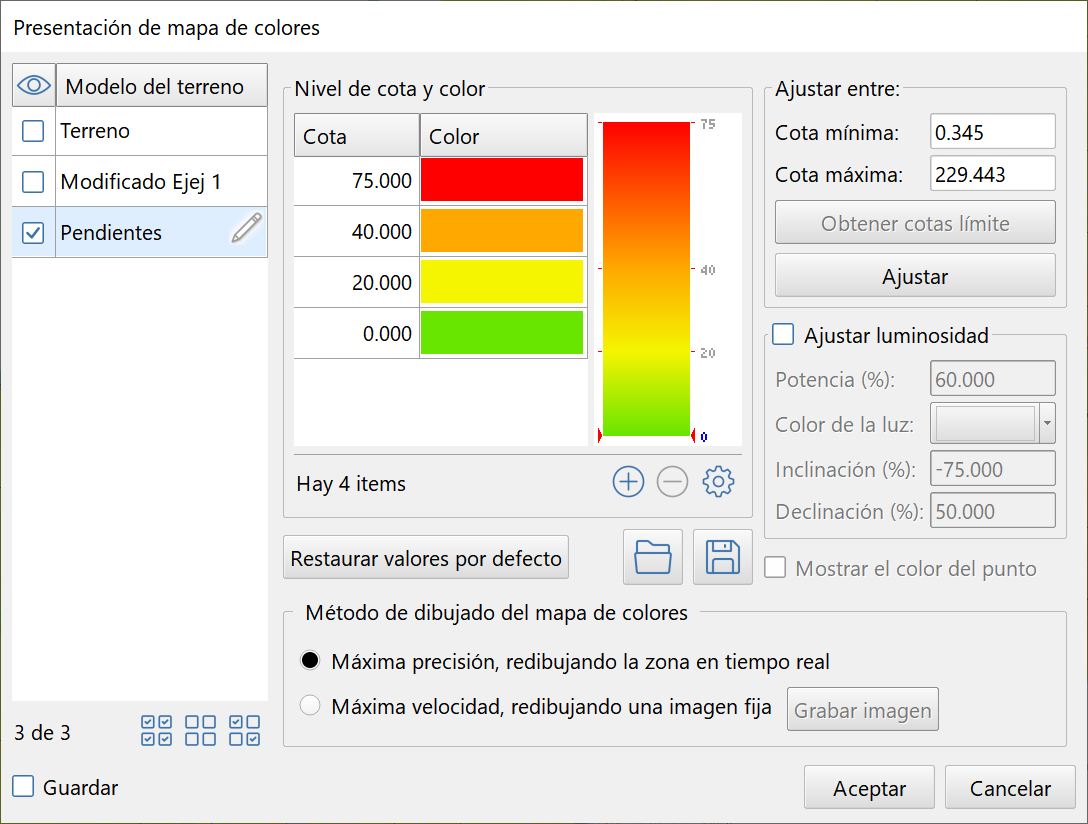

Definición de un mapa de colores con degradados para mostrar mejor las pendientes

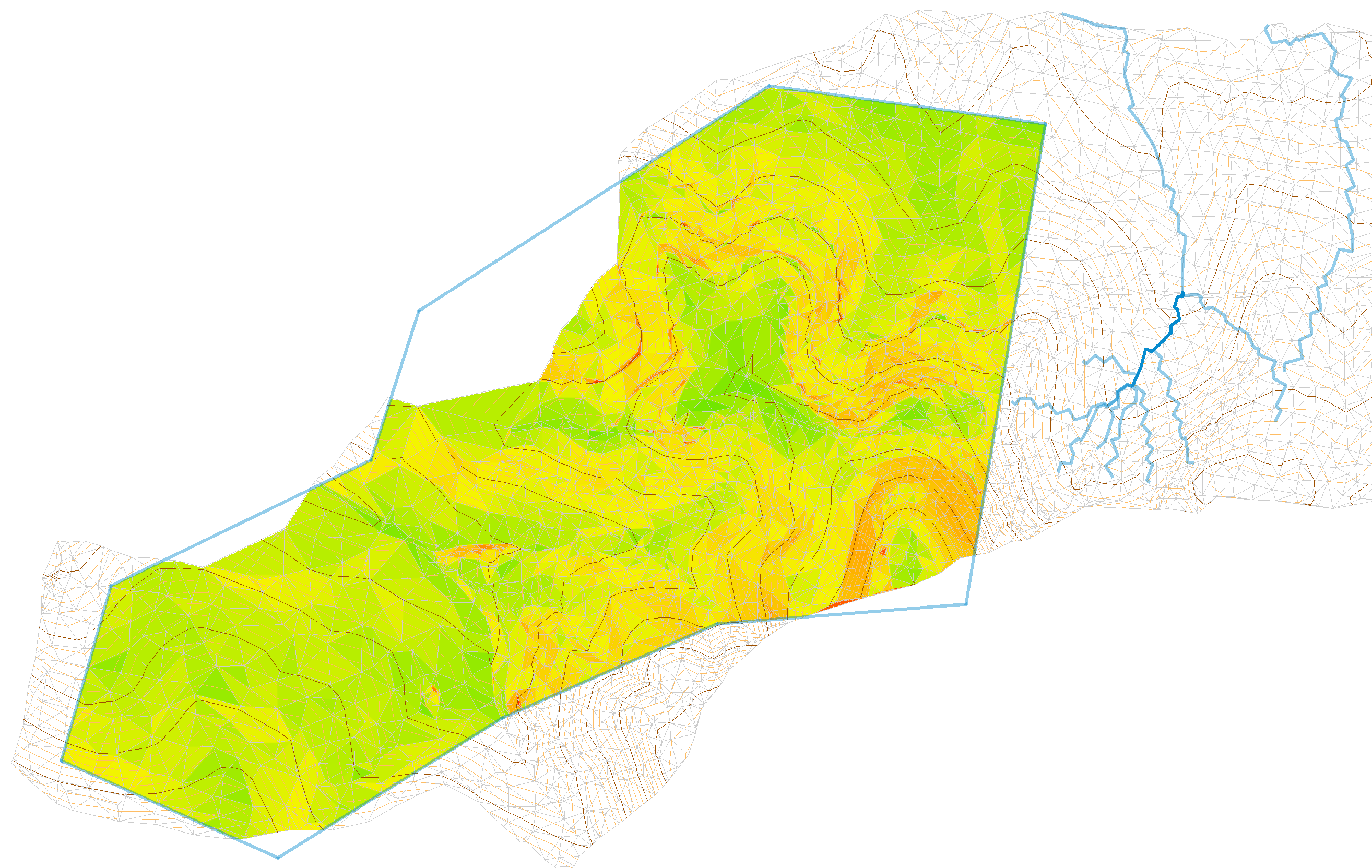

Resultado del mapa de colores aplicado sobre un modelo de mapa de pendientes
