El objetivo de esta función es crear polilíneas 3D de determinados niveles de los perfiles adquiridos para su representación gráfica en la vista en planta.

Se accede a esta funcionalidad desde el menú Trazado - Perfiles transversales adquiridos - Generar polilíneas 3D. También se puede acceder desde el navegador, a través del menú de la entidad de trazado correspondiente al eje.

Se pueden indicar los PKs de los que se generarán las polilíneas y los niveles de terreno o sección tipo que serán utilizados.

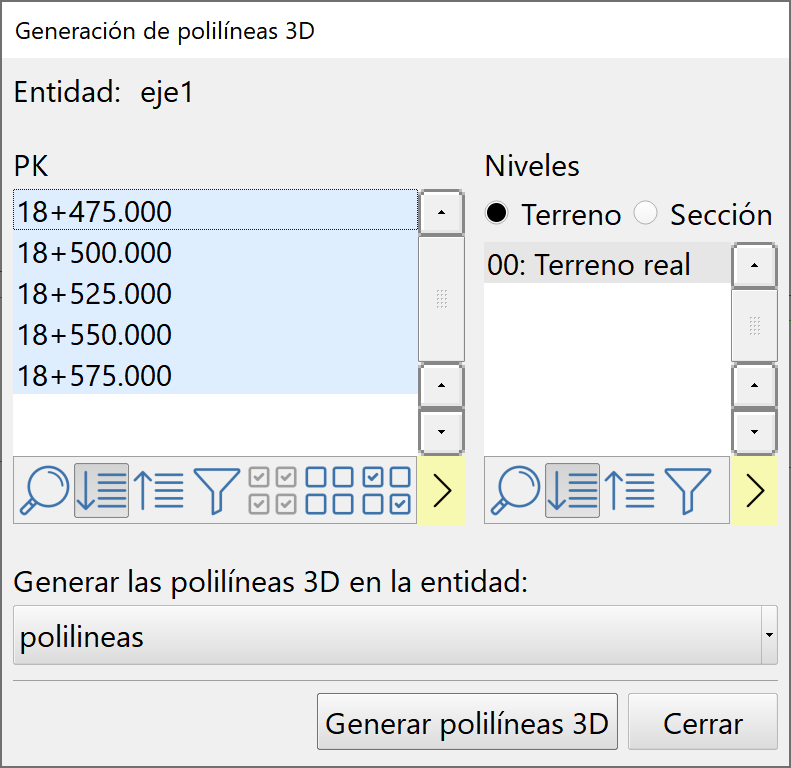

Pantalla para la generación de polilíneas 3D de perfiles adquiridos

Una vez que se han generado las polilíneas 3D se informa del resultado de la operación:

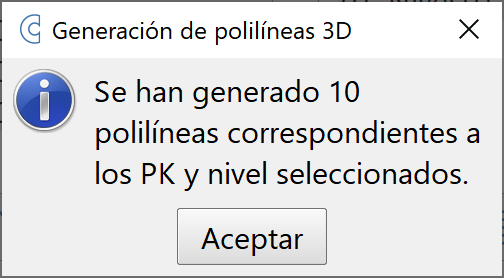

Información del resultaco

Y esas polilíneas quedan accesibles en la vista en planta para servir de apoyo e información en el proyecto.

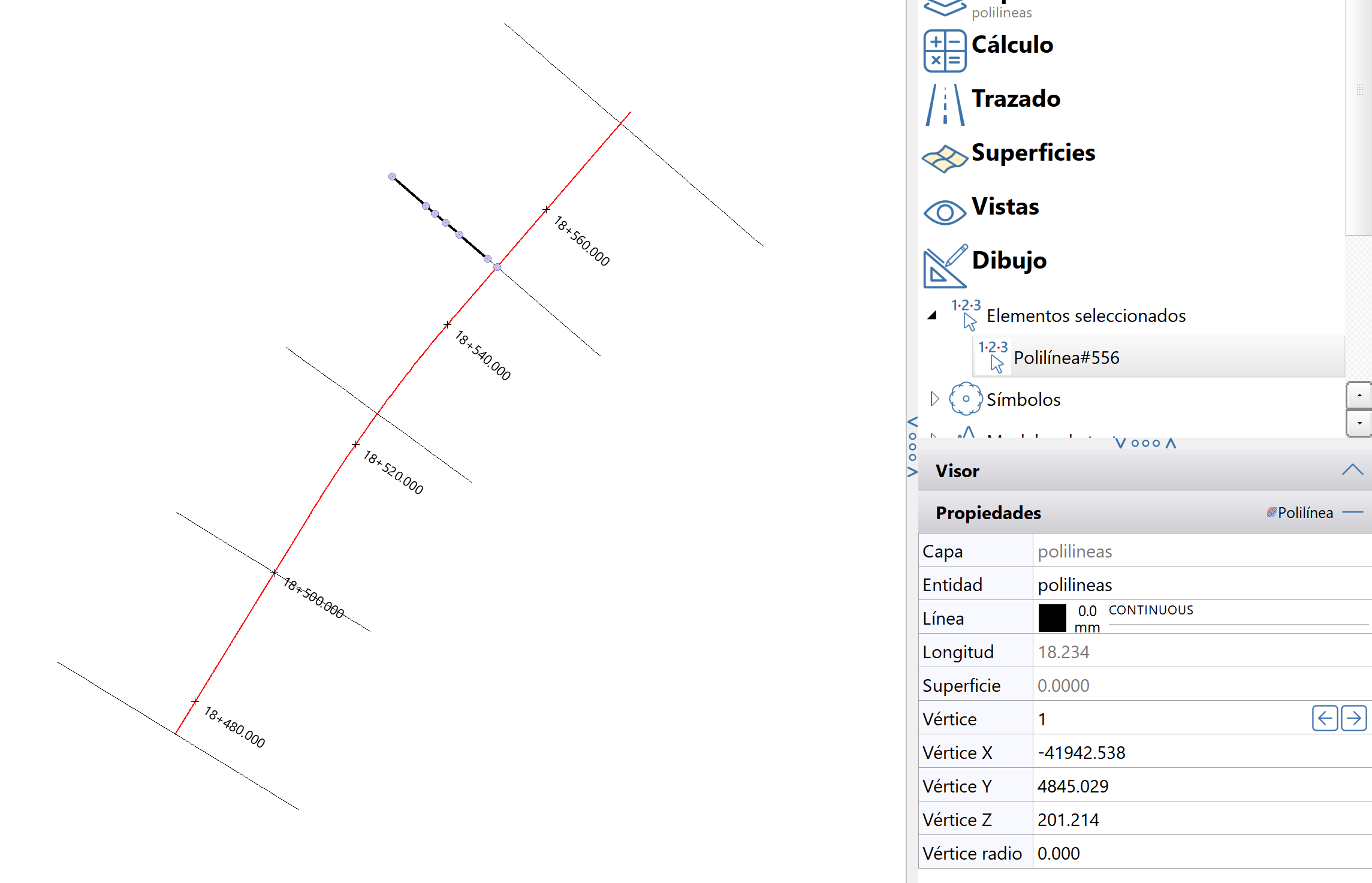

Resultado sobre la vista en planta con las polilíneas 3D generadas
