Modelos geotécnicos > Generación de sondeos virtuales

Se pueden generar sondeos virtuales a lo largo de un eje, basados en las asignaciones de tipo de terreno de dicho eje. De esta forma un proyecto basado en estratos a lo largo de un eje puede pasar a generar un modelo geotécnico que se use en otros ejes sobre la misma zona.

RECUERDE: Posteriormente, debería de generar las asignaciones de tipos de terreno basadas en el modelo geotécnico ampliado con los sondeos verticales.

Se accede desde el menú Edición > Sondeos > Generación de sondeos.

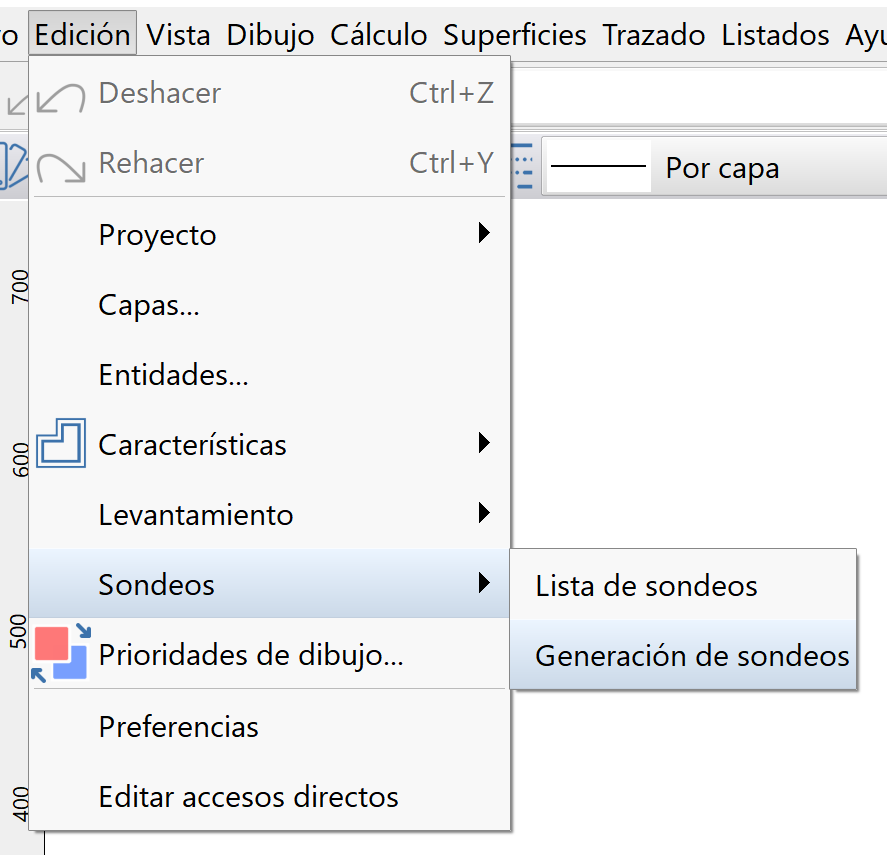

Modelo geotécnico - Generación de sondeos virtuales, menú

Acceso desde el menú de Edición

En la pantalla que aparece puede seleccionar el eje y la distribución (longitudinal y transversal) que se usará para posicionar los nuevos sondeos virtuales. También podrá limitar longitudinal y transversalmente entre qué PKs y entre qué distancias se generarán.

Los sondeos se crearán en una capa determinada, con un nombre diferenciado y también se podrán crear puntos del levantamiento y su presentación.

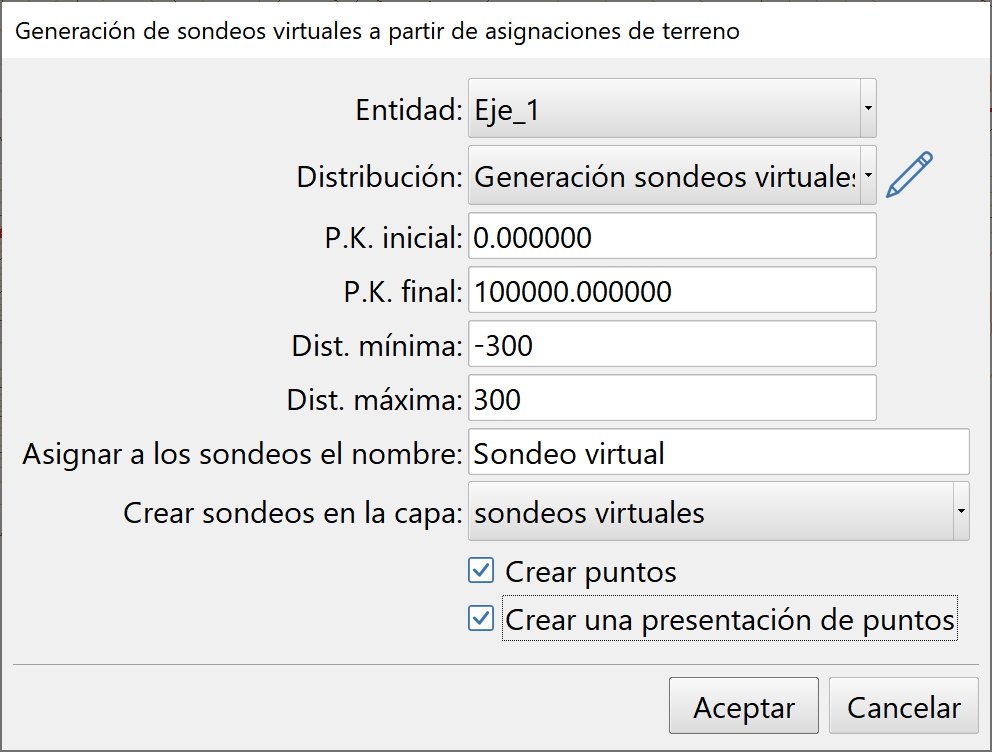

Modelo geotécnico - Generación de sondeos virtuales, dialog

Pantalla de definición del criterio para generar sondeos virtuales

Al finalizar la generación de sondeos se informará de cuántos se han creado:

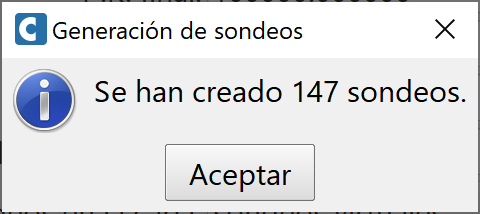

Modelo geotécnico - Generación de sondeos virtuales, resultado ok

Proceso finalizado correctamente

Si hubiera un error se informará del mismo:

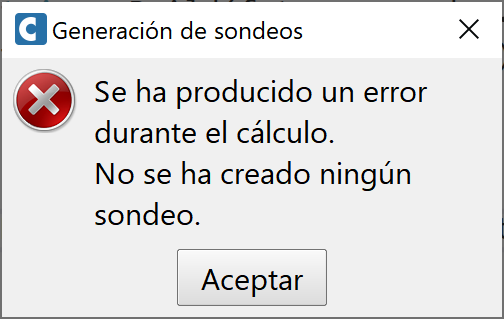

Modelo geotécnico - Generación de sondeos virtuales, resultado error

Proceso no completado por un error

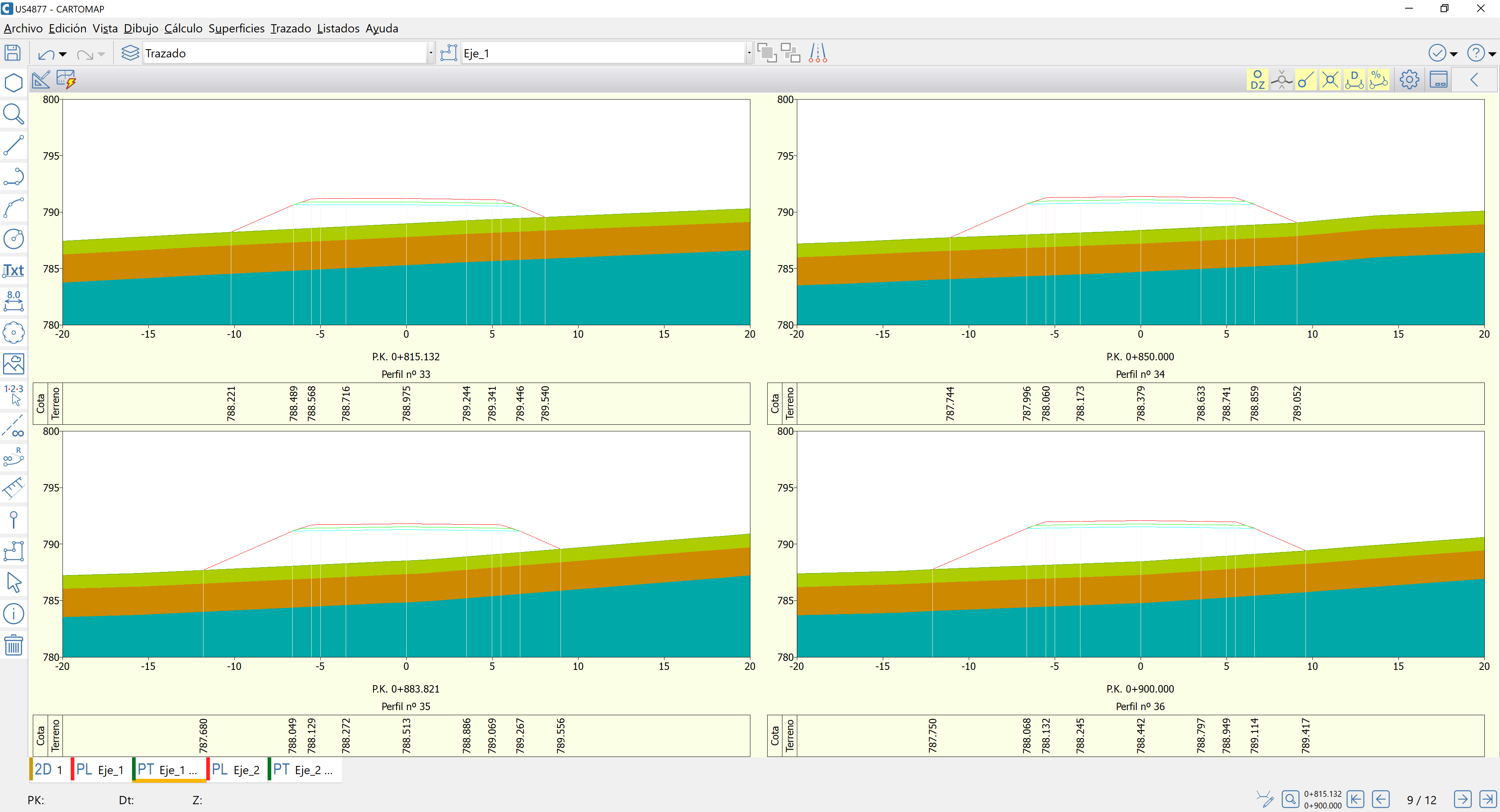

Modelo geotécnico - Generación de sondeos virtuales, transversales con estratos

Estratos previamente definidos en un proyecto sin modelo geotécnico

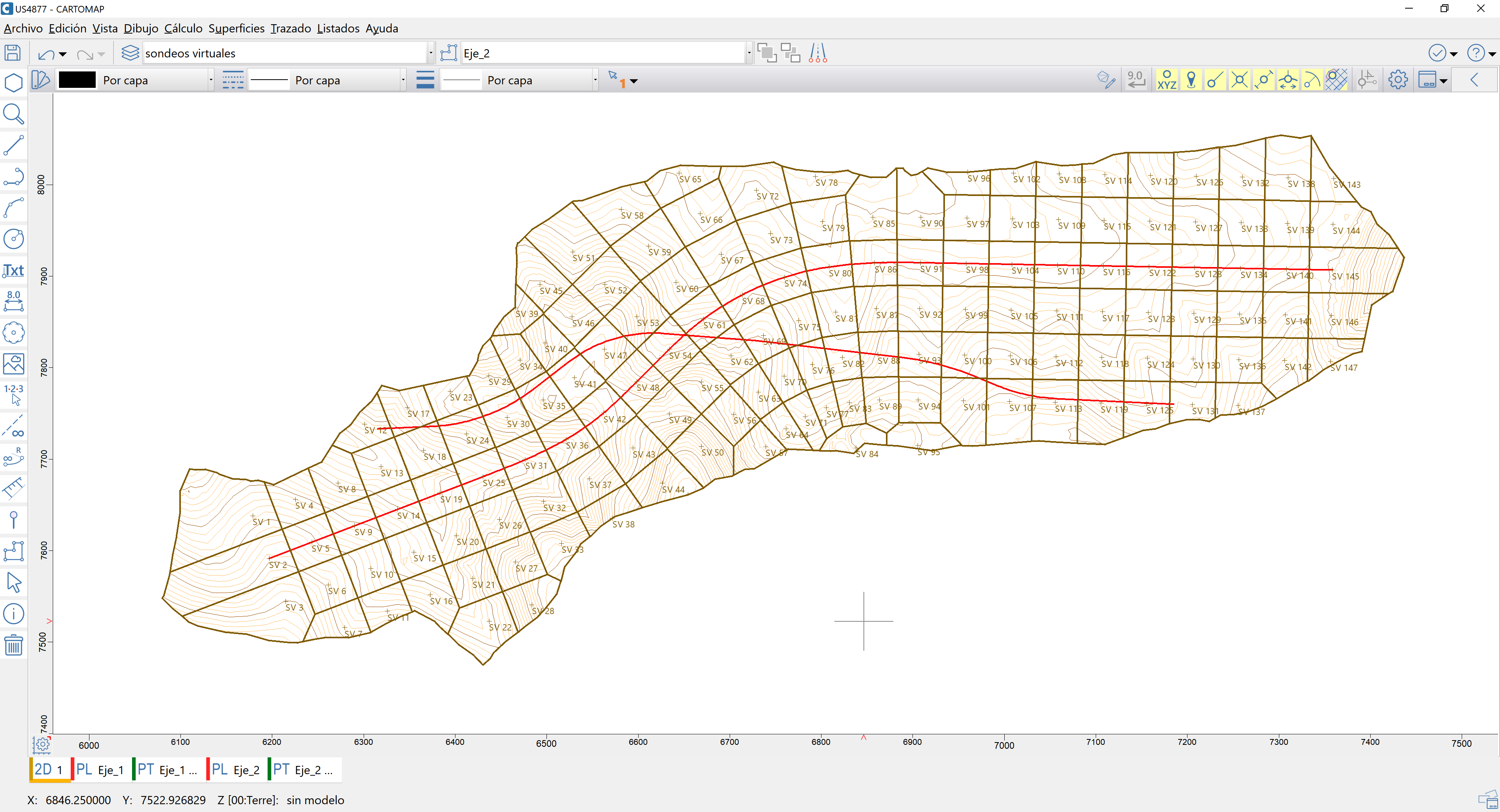

Modelo geotécnico - Generación de sondeos virtuales, modelo geotécnico calculado

Modelo geotécnico resultante de múltiples sondeos virtuales a lo largo y ancho del eje
