Las herramientas de información están agrupadas en la barra de CAD Información:
En todas las ventanas de información el título de la ventana es representativo del tipo de elemento del cual se ha pedido información, en el cuerpo de la misma se muestran los datos específicos para el elemento seleccionado y en la parte inferior aparecen tres botones comunes a todas ellas:
Imprimir: Imprime los datos mostrados en un listado que se crea en una nueva vista de listado.
Imprimir todo: Esta opción es útil cuando se pretende generar un listado con los datos de varios elementos de un mismo tipo. Se genera un listado con los datos de la ventana de información, al solicitar información de otro elemento del mismo tipo los datos de este elemento se añadirán al listado anterior.
Aceptar: Permite salir de la ventana. La aplicación sigue preparada a la espera de la selección de otro elemento, si no se desea obtener nuevas informaciones, pulsar Escape para cancelar la orden.
Muestra información de las coordenadas de un punto.:
Tipo de dato: Índice del punto inicial, o tipo de captura gráfica utilizada. Si se ha seleccionado un punto o estación, se mostrará su Índice, Código (si lo tiene) y Capa de pertenencia.
X, Y, Z: Coordenadas del dato seleccionado.
Muestra información de la distancia y azimut entre dos puntos:
Dato inicial: Índice del punto inicial, o tipo de captura gráfica utilizada.
Dato final: Índice del punto final, o tipo de captura gráfica utilizada.
Distancia: Distancia horizontal entre ambos puntos.
Azimut: Azimut de la línea que une ambos puntos.
Dif. X/Dif. Y/Dif. Z: Incrementos de coordenadas entre ambos puntos.
Pendiente: Pendiente de la línea que une ambos puntos.
Distancia 3D: Distancia geométrica entre ambos puntos.

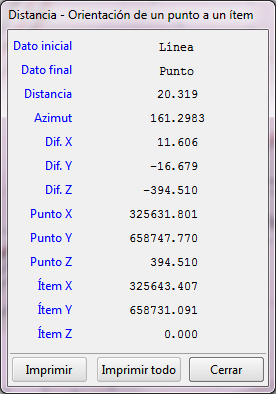

Distancia y azimut entre un punto y un elemento gráfico:
Dato inicial: Nombre de la entidad a la que pertenece el ítem seleccionado.
Dato final: Índice del punto, o tipo de captura gráfica utilizada.
Distancia: Distancia perpendicular desde el punto al ítem.
Azimut: Azimut de la línea perpendicular al ítem que pasa por el punto.
Dif. X/Dif. Y/Dif. Z: Incrementos de coordenadas entre ambos puntos.
Punto X, Punto Y, Punto Z:Coordenadas del punto señalado
Ítem X, Ítem Y, Ítem Z: Coordenadas del punto de corte del ítem seleccionado y la proyección a éste del punto.
P.K.: Distancia al origen del punto de proyección, cuando este elemento forma parte del trazado de un eje, el PK mostrado es el del eje (entidad).
Rasante: Cota de la rasante en el PK de proyección del punto de la entidad a la que pertenece el elemento selccionado.
Zras-Zpto.: Diferencia de cotas entre la cota de la rasante en el punto de proyección y la del punto seleccionado.

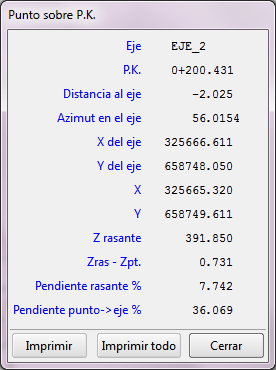

PK y distancia entre un punto y una entidad:
Eje: Nombre de la entidad seleccionada como eje.
PK: Punto kilométrico de la proyección del punto seleccionado sobre el eje.
Distancia al eje: Distancia sobre la perpendicular desde el punto al eje. El signo negativo indica que el punto seleccionado se encuentra a la izquierda del eje en el sentido de avance de los PK.
Azimut en el eje: Azimut de la línea tangente al eje en la proyección del punto seleccionado sobre él.
X del eje/Y del eje: Coordenadas X e Y del punto del eje sobre el que se proyecta el punto seleccionado.
X/Y: Coordenadas X e Y del punto seleccionado.
Z rasante: cota de la rasante en el punto de proyección.
Zras-Zpt.: Diferencia de cotas entre la cota de la rasante en el punto de proyección y la cota del punto indicado.
Pendiente rasante %: Pendiente de la rasante del eje en el PK de proyección del punto indicado.
Pendiente punto->eje %: Pendiente entre el punto indicado y el de proyección de este sobre el eje.

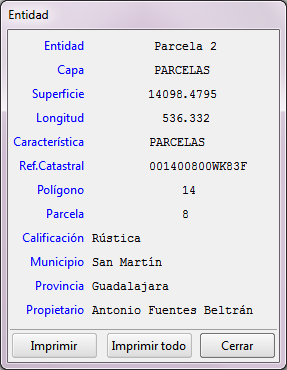

Información de entidad gráfica:
Entidad: Nombre de la conexión escogida.
Capa: Capa de información a la cual pertenece la conexión en cuestión.
Superficie: Superficie de la entidad, en el caso de que fuese una entidad cerrada.
Longitud: Longitud de la entidad.
Característica: Característica asociada a la entidad, si la tuviera.

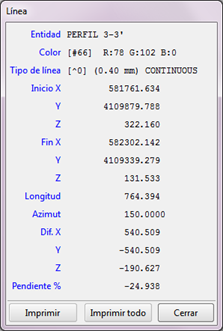

Información de elemento gráfico: muestra información del elemento gráfico seleccionado, los datos varían en función del tipo de elemento:
Información de elementos gráficos y tramos de polilínea: Esta opción es similar a la de información de elemento gráfico con la salvedad de que, si el elemento seleccionado es una polílínea, en vez de mostrar información de la polilínea como tal, únicamente mostrará información del tramo de polilínea seleccionado , ya sea este una línea o un arco:
Información de ángulo interior: muestra información del ángulo formado por dos elementos gráficos:
Ángulo interior: Ángulo formado por los dos elementos seleccionados. Cuando alguno de ellos es un arco o clotoide se tomará la tangente a dicho elemento en el punto señalado.
Azimut inicial: Azimut del primer elemento señalado. Si esté es un arco o clotoide se dará el azimut de la tangente en el punto señalado
X inicial / Y inicial: Coordenadas del primer punto señalado.
Azimut final: Azimut del segundo elemento señalado. Si esté es un arco o clotoide se dará el azimut de la tangente en el punto señalado.
X final / Y final: Coordenadas del segundo punto señalado.
X vértice / Y vértice: Coordenadas del punto de corte de las dos elementos señalados. Si alguno de ellos es un arco o clotoide se tomará el punto de corte con la tangente a dicho elemento en el punto señalado.
Información de superficie 3D: muestra la superficie 3D de una entidad cerrada. Esta opción únicamente funciona sobre modelos digitales del terreno del tipo de malla de triángulos y siempre que el perímetro de la entidad coincida con puntos que formen parte de de dicho MDT:

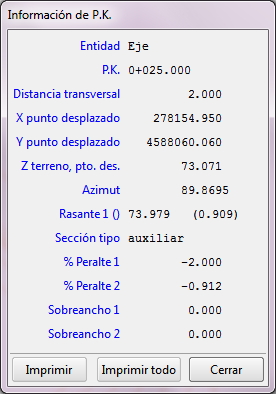

Información de punto kilométrico: muestra información del PK de una entidad. Al activar la herramienta se abre la ventana Información de P.K,, desde ella habrá que seleccionar la entidad y modelo digital del terreno a partir de los que se calcularán los datos así como del PK y distancia al eje que definen el puntos del cual se desea obtener información.:
Después de rellenar los datos y pulsar Información se muestran los datos solicitados:
Entidad: Entidad seleccionada al pedir la información.
PK: Punto kilométrico de esa entidad indicado.
Distancia transversal: Distancia transversal a la entidad seleccionada.
X punto desplazado / Y punto desplazado: Coordenadas planimétricas del punto situado sobre la perpendicular al eje en el PK y a la distancia señaladas.
Z terreno, pto.des.: Cota del MDT del punto situado sobre la perpendicular al eje en el PK y a la distancia señaladas.
Azimut: Azimut de la recta tangente al eje en el punto kilométrico indicado.
Rasante: Cota de la rasante del eje en ese punto kilométrico, seguido de la diferencia de cota de ésta con respecto a la cota sobre el MDT del punto desplazado, este último dato se muestra entre paréntesis al lado de la cota de la rasante. Si la entidad que contiene el trazado del eje tiene asignada más de una rasante, se mostrará la cota de cada una de ellas en el PK indicado, seguido de la diferencia entre cada una de ellas y la cota sobre el MDT del punto desplazado.
Sección tipo: Nombre de la sección tipo asignada a la entidad en ese punto kilométrico.
Peralte 1, 2, : Valor de los dos primeros peraltes asignados a la entidad en ese punto kilométrico.
Sobreancho 1, 2, : Valor de los dos primeros sobreanchos asignados a la entidad en dicho punto.
Tramos sección -Z (desniv.): Indica el nombre de los tramos de sección aplicados sobre el PK y distancia al eje indicados, así como la cota y diferencia de esta con el terreno a la distancia indicada.

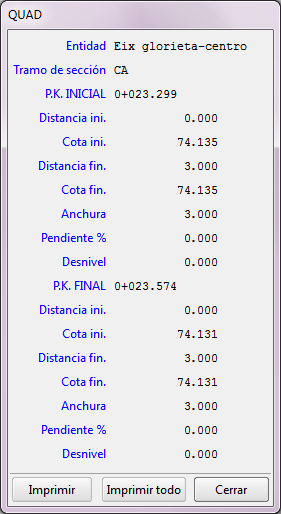

Información de QUAD: muestra información del QUAD seleccionado:
Entidad: Entidad a la que pertenece el QUAD seleccionado.
Tramo de sección: Nombre del tramo de la sección tipo a la que pertenece el QUAD seleccionado.
PK inicial: Punto kilométrico inicial del QUAD.
Distancia Ini.: Distancia al eje del extremo inicial de la sección en dicho punto (primero que configura el QUAD).
Cota Ini.: Cota del extremo inicial de la sección en dicho punto.
Distancia Fin.: Distancia al eje del extremo final de la sección en dicho punto (segundo que configura el QUAD).
Cota Fin.: Cota del extremo final de la sección en dicho punto.
Anchura: Anchura o distancia horizontal entre ambos extremos.
Pendiente %: Pendiente del tramo de sección en el punto kilométrico en cuestión.
Desnivel: Diferencia de cota entre ambos extremos.
PK Final: Punto kilométrico final del QUAD.
Distancia Ini.: Distancia al eje del extremo inicial de la sección en dicho punto kilométrico (tercero que configura el QUAD).
Cota Ini.: Cota del extremo inicial de la sección en dicho punto kilométrico.
Distancia Fin.: Distancia al eje del extremo final de la sección en dicho punto kilométrico (cuarto que configura el QUAD).
Cota Fin.: Cota del extremo final de la sección en dicho punto kilométrico.
Anchura: Anchura o distancia horizontal entre ambos extremos.
Pendiente %: Pendiente del tramo de sección en el punto kilométrico en cuestión.
Desnivel: Diferencia de cota entre ambos extremos.
Información de longitud de QUADs: muestra la longitud del extremo de un tramo de QUAD a lo largo de todo el eje:
Entidad: Entidad a la que pertenece el QUAD seleccionado.
Tramo de sección: Nombre del tramo de la sección tipo a la que pertenece el QUAD seleccionado.
Extremo inicial / final: Si aparece la opción Inicial la longitud se calculará a lo largo del extremo inicial del tramo de QUAD seleccionado. Si aparece la opción Final, la longitud se calculará a lo largo del extremo final del tramo de QUAD seleccionado. Si aparece la opción no deseada, deberá volver a seleccionar esta opción, esta vez señalando el QUAD en un punto más cercano al extremo de interés.
Longitud 2D: Longitud 2D, calculada a lo largo del extremo indicado, de los QUAD's a partir de ese tramo de sección tipo.
Longitud 3D: Longitud 3D, calculada a lo largo del extremo indicado, de los QUAD's a partir de ese tramo de sección tipo.
Información de superficie de QUADs: muestra la superficie total, a lo largo del eje, de los QUADs generados a partir de un mismo tramo de sección tipo:
Entidad: Entidad a la que pertenece el QUAD seleccionado.
Tramo de sección: Nombre del tramo de sección al cual pertenece el QUAD seleccionado.
Superficie 2D: Superficie bidimensional del conjunto de QUADs de ese tramo, a lo largo del eje.
Superficie 3D: Superficie tridimensional del conjunto de QUAD's de ese tramo, a lo largo del eje.
