El listado de superficies obtenido desde el CAD es el mismo que desde el menú de Listados > Superficies 2D...,

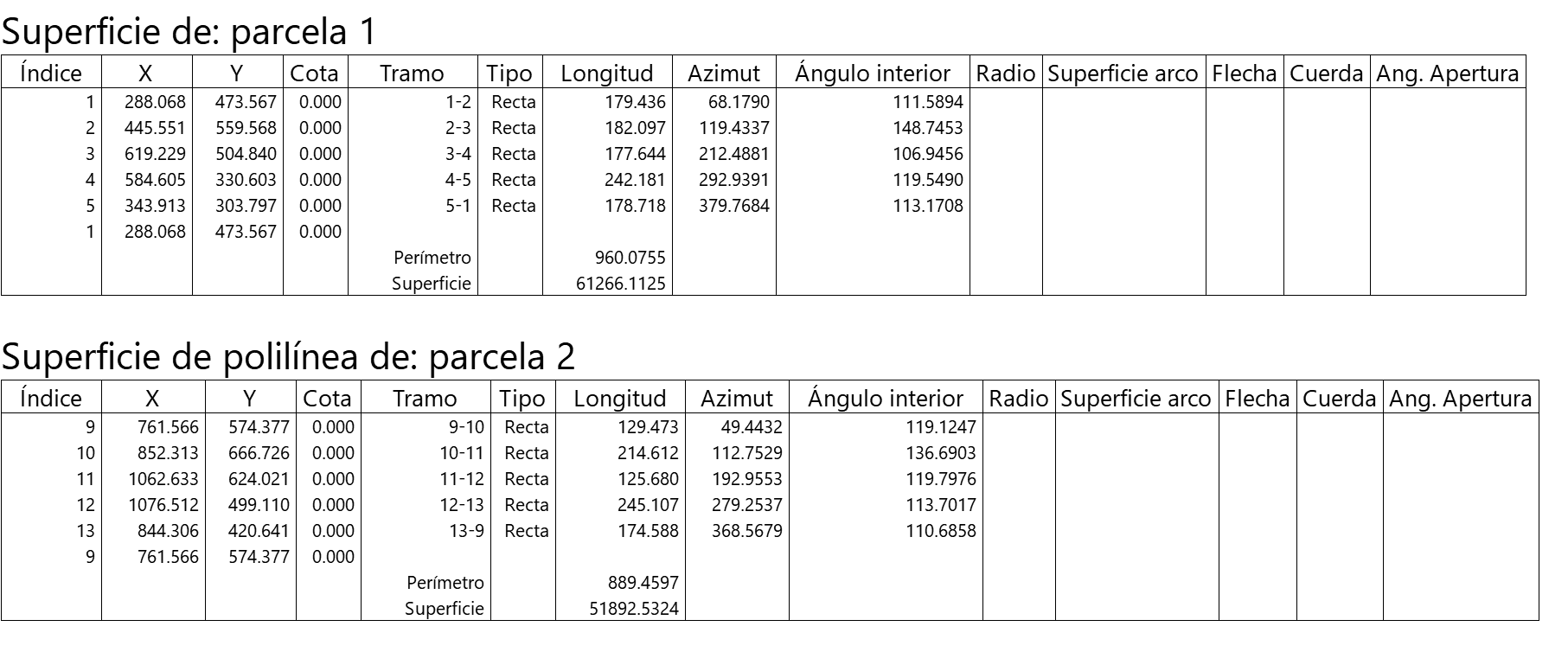

Este listado incluye información de los vértices de la superficies con su índice, XYZ, tramo, tipo (recta o arco), longitud, azimut, ángulo interior y, en caso de arcos, el radio, superficie del arco, flecha, cuerda y ángulo de apertura.

Indicación de los puntos que forman la superficie

Se puede indicar que se muestren los índices de los puntos en la cabecera de listado de una superficie.

En ocasiones puede ser útil numerar los puntos en un listado de superficies de forma controlada, en lugar de usar su índice de punto. Para ello se dispone de la opción Renumerar a partir de un Valor inicial.

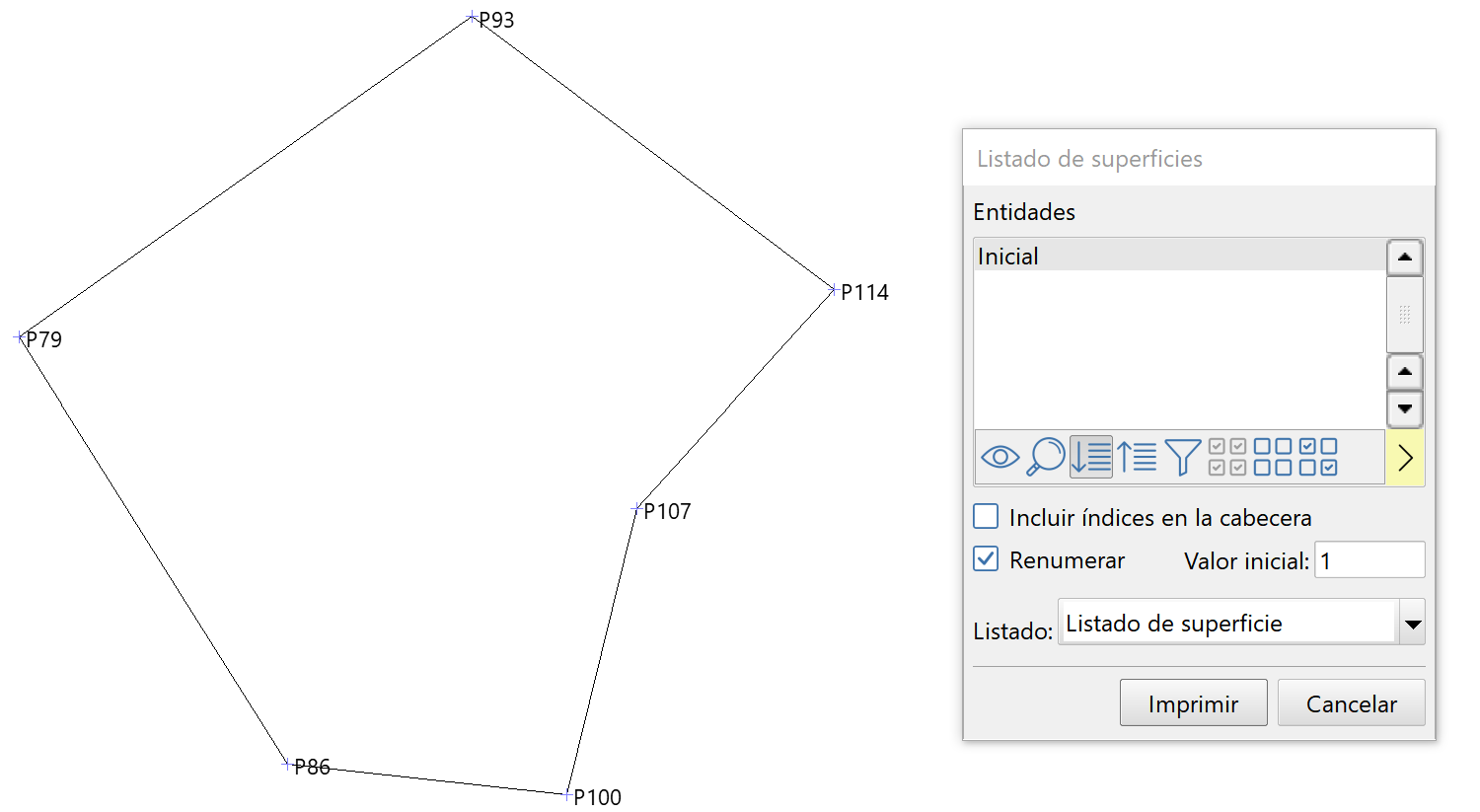

Datos de partida con la pantalla de generación del listado de superficie

La opción Incluir índices en la cabecera muestra la secuencia de puntos tras el nombre de la entidad cuya superficie se muestra.

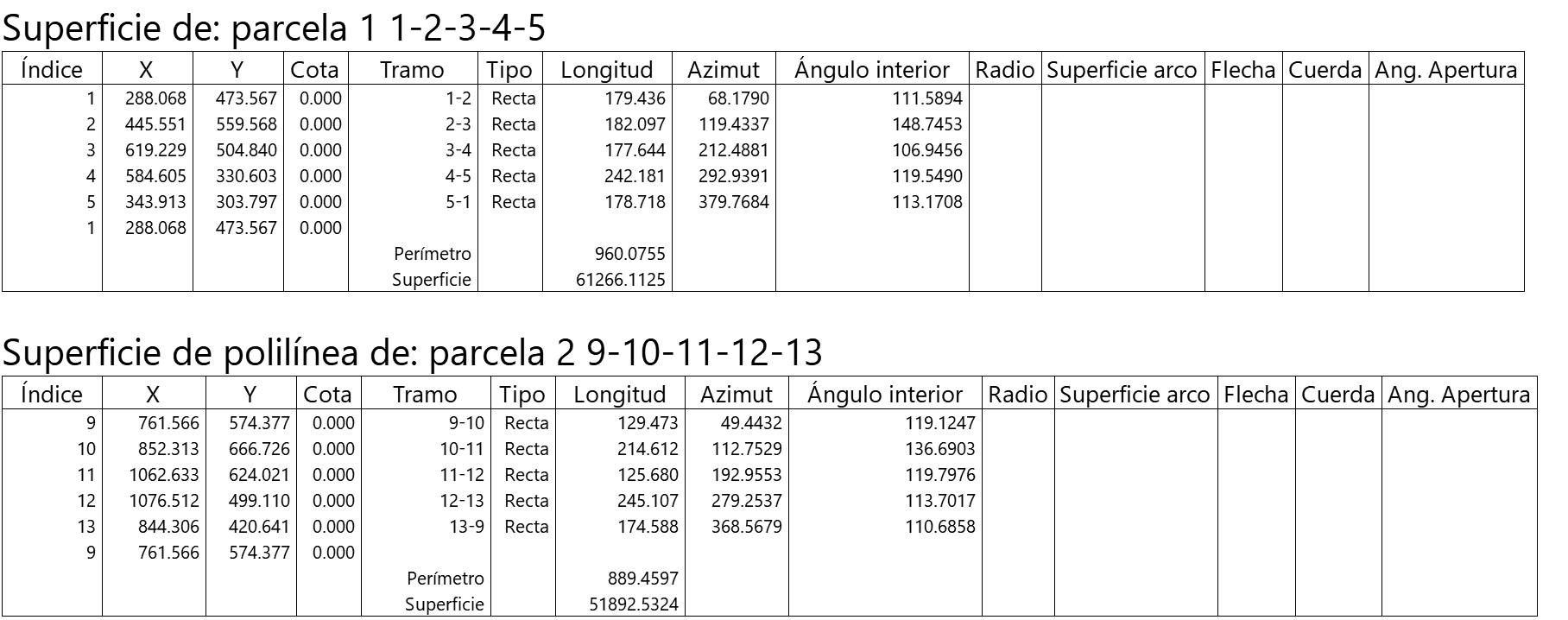

Listado de superficies con los índices en la cabecera

La opción Renumerar muestra la secuencia de puntos desde un índice con un Valor inicial determinado, independientemente de sus índices como puntos del levantamiento.

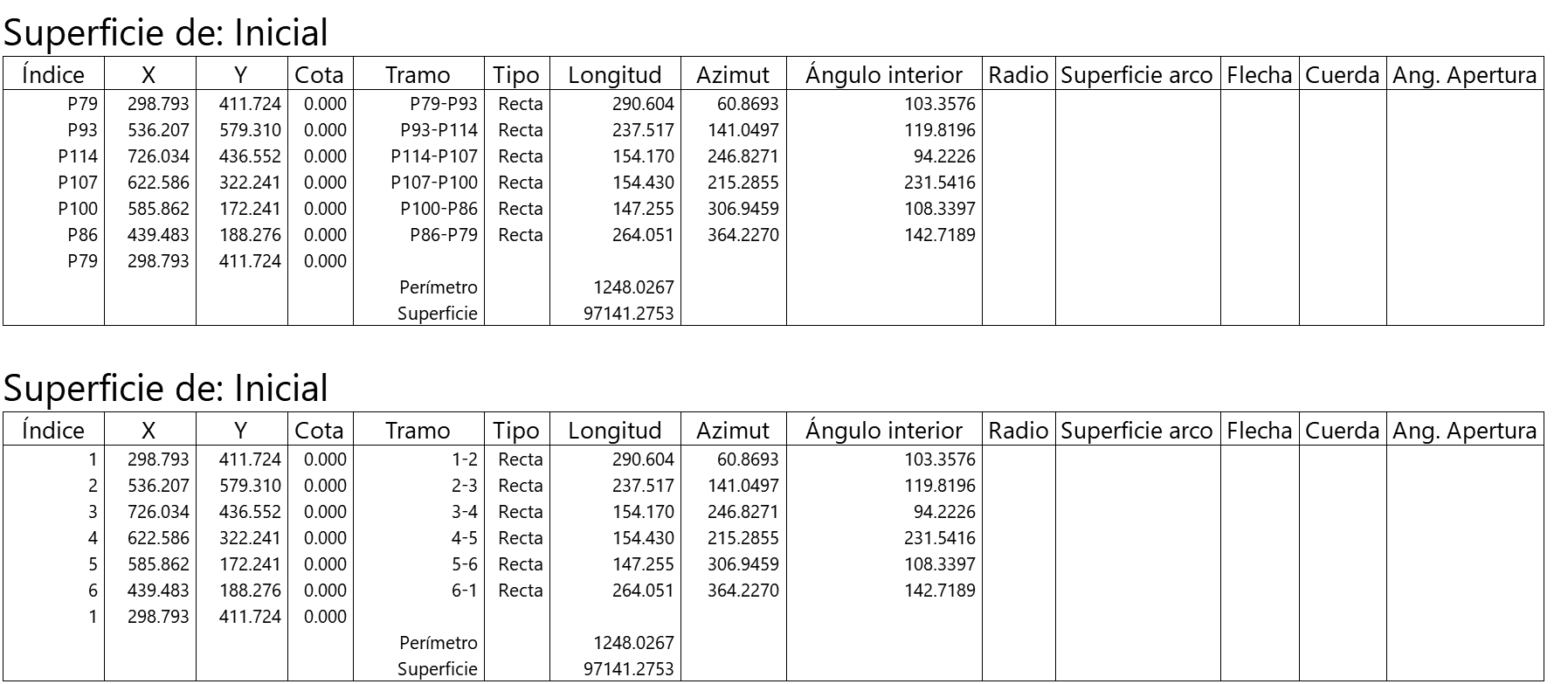

Dos listados de la misma superficie con los índices de los puntos o con la nueva renumeración
