Se puede usar una escala cromática para visualizar las líneas de la malla, según la diferencia de cotas entre los niveles que se cubican.

Ahora se puede aplicar una escala cromática [Ver estilos de escalas cromáticas], que utiliza la diferencia de cota entre el nivel inicial y final variando su color. Donde no existan cotas válidas se dibujará con el tipo de línea junto al check Dibujar la malla.

Definición de una linea de malla con escala cromática

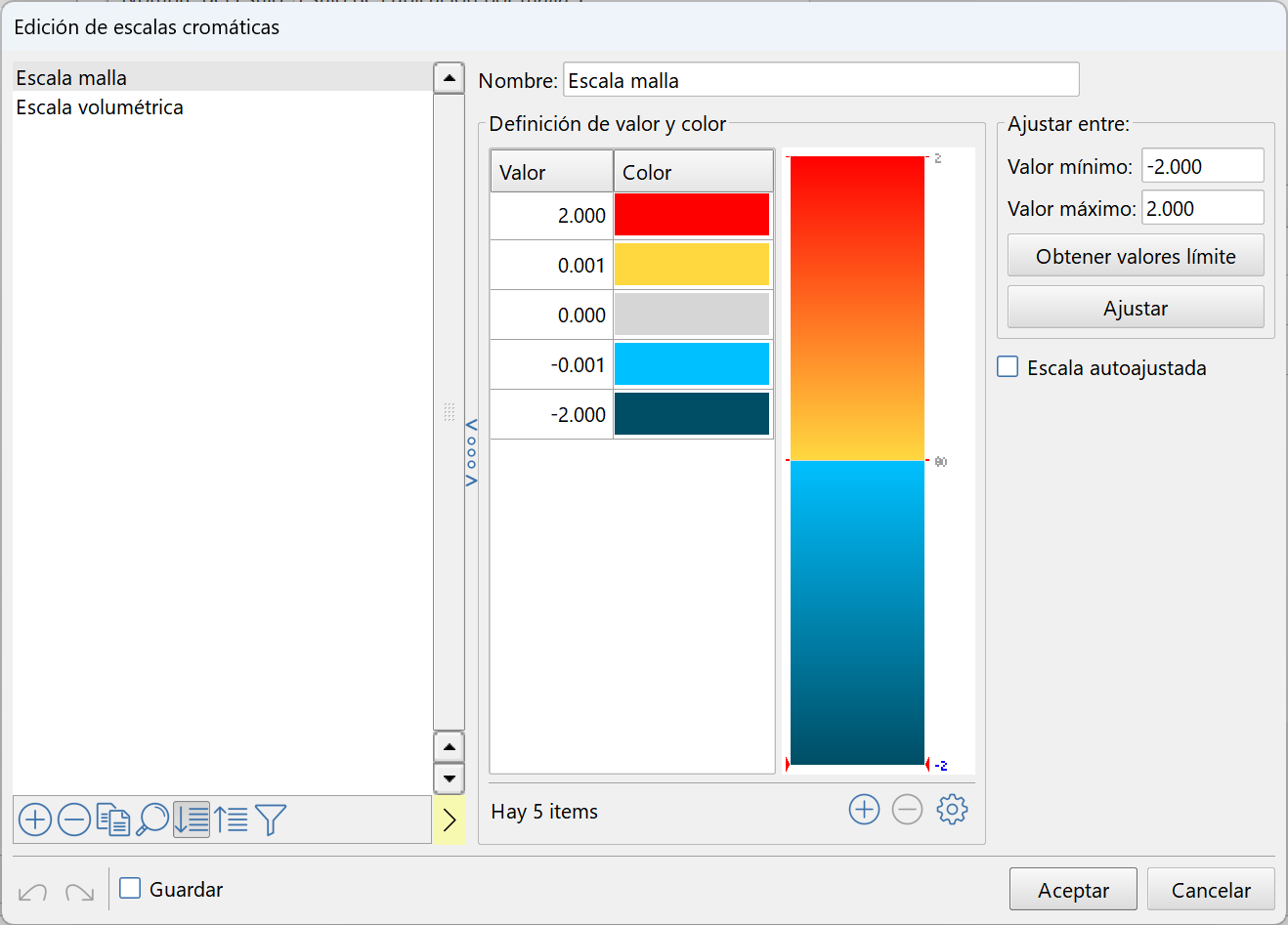

Escala cromática utilizada

En este caso vemos la malla con línea gris y con un grosor 0.5 a la que se aplica una escala cromática en las aristas que están sobre zonas con cotas válidas.

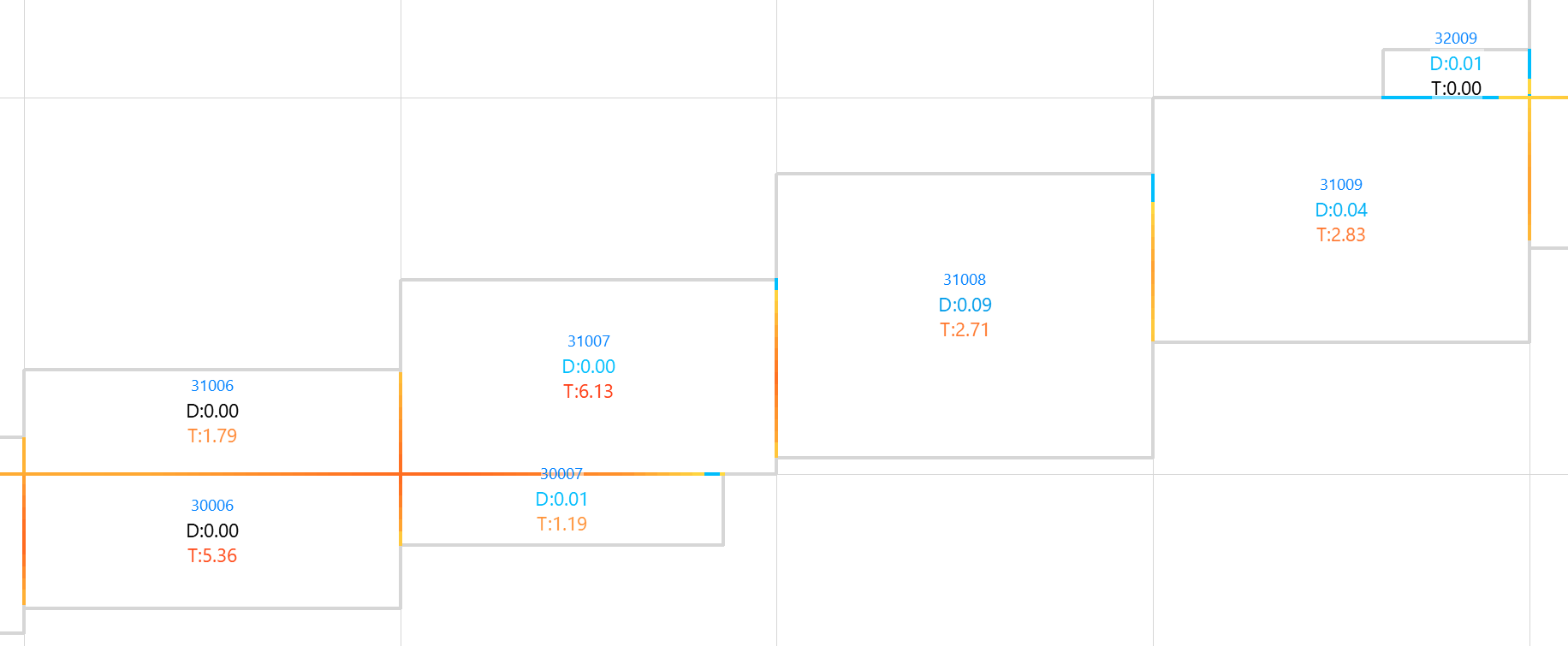

Visualización de la malla, con escala cromática, sin curvado ni mapa de colores.
