Archivo – Importar – Trazado, definición del trazado en planta

Se incluye, dentro de la detección e interpretación automática, el nuevo formato de Istram 23.

Archivo – Importar – Trazado – Asignación de peraltes

Ya se admitían los archivos con extensión QRD/QLD pero ahora se selecciona por defecto el peralte 1 para archivos QRD (Right = Derecha) o el peralte 2 para archivos QLD (Left = Izquierda).

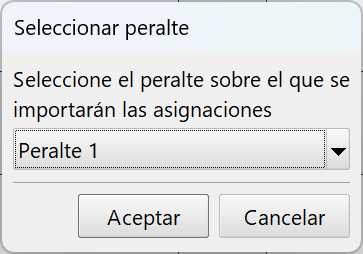

Importación de asignaciones de peraltes seleccionando el peralte que corresponda

Aviso de entidades de dibujo de perfiles longitudinales y transversales

A veces se puede haber generado una entidad de dibujo del perfil longitudinal o de los perfiles transversales que impide que los cambios de tipos de línea, tramas, etc. tengan ningún efecto y eso podía desorientar durante la configuración de perfiles.

Ahora aparece un mensaje en la parte inferior de la pantalla de configuración de perfiles informando de que “Los cambios en la presentación no tendrán efecto por tener una entidad de dibujo del perfil”.

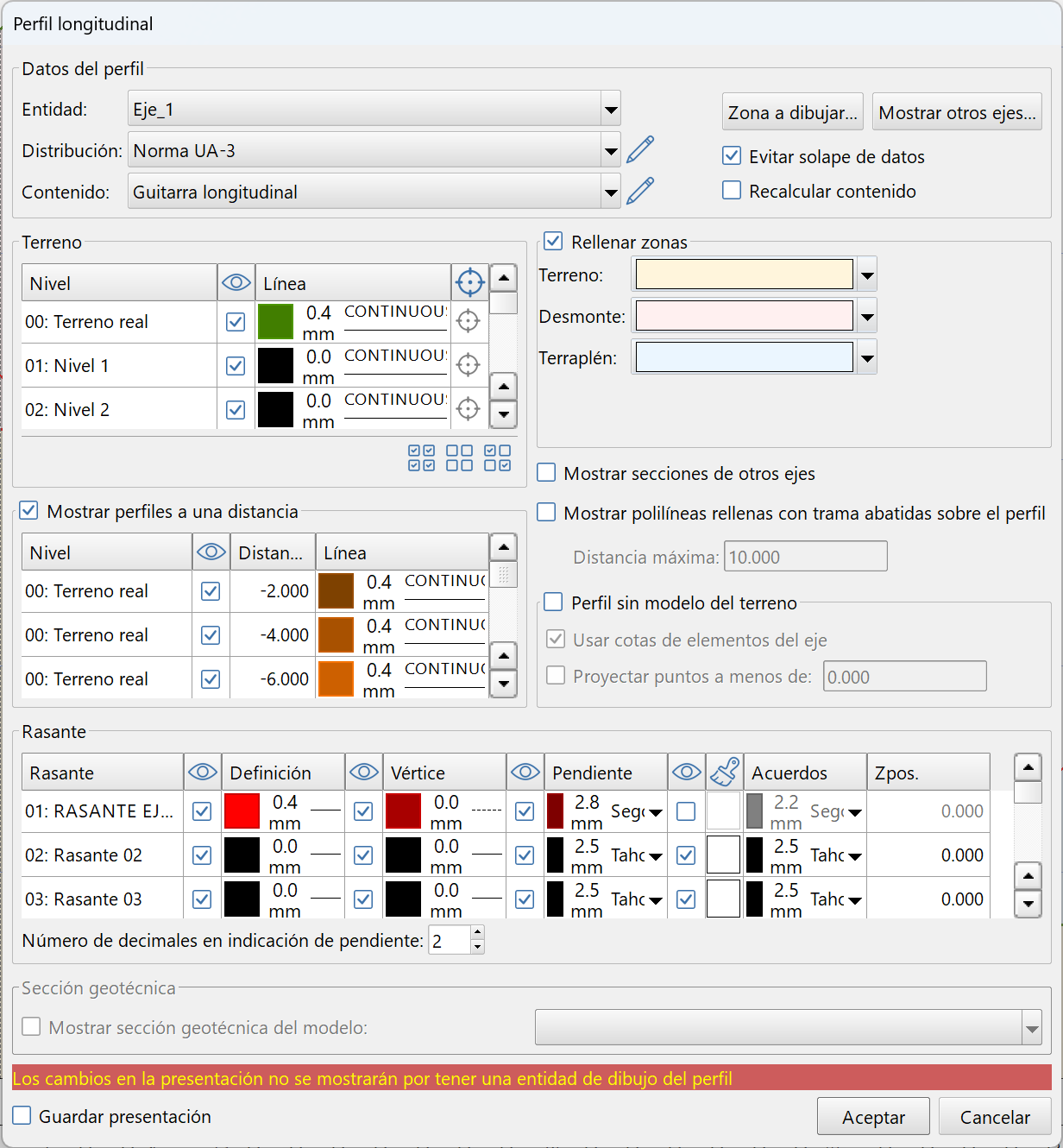

Aviso de la existencia de una entidad de dibujo del perfil en la configuración del perfil longitudinal

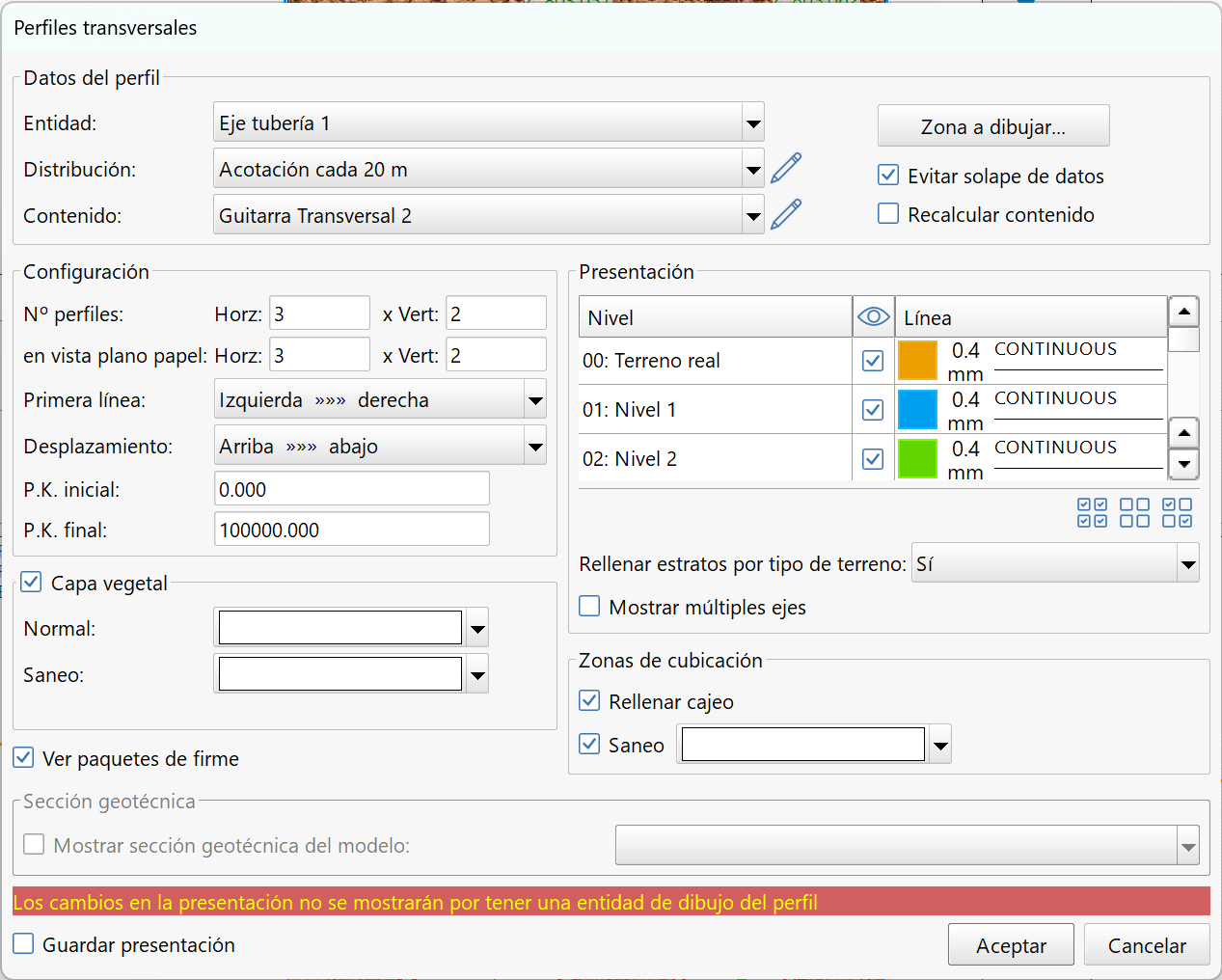

Aviso de la existencia de una entidad de dibujo del perfil en la configuración de perfiles transversales

Perfil longitudinal con secciones proyectadas de otros ejes

Se amplía la anchura afectada por las secciones proyectadas de otros ejes sobre un perfil longitudinal porque algunas secciones, con gran envergadura, podían aparecer incompletas.

Perfiles transversales, corrección en servicios afectados

En ciertos casos, los servicios afectados en los perfiles transversales no se mostraban adecuadamente.

Paquetes de firme con niveles extendidos, no soportados por el momento

Se pueden definir paquetes de firme con niveles extendidos (cota mínima, etc.) pero su representación gráfica generaba un error que ahora se evita.

Superficies – Crear modelo de malla regular XYZ

No se soportaban archivos de más de 2GB conteniendo decenas de millones de puntos.  Ahora la única limitación es la propia memoria del equipo. Además, se añade la coma como separador entre coordenadas si se usan puntos decimales.

Cálculo de plataformas y vertederos, mejora de velocidad

Se ha mejorado la velocidad en el cálculo de plataformas y vertederos en proyectos con múltiples modelos del terreno en diversos niveles.

Editor de secciones tipo, mover tramos

Al usar la opción Mover tramos del editor de secciones tipo, en algunos casos, se podía alterar la geometría de los tramos definidos.



Editor de secciones tipo, mover nivel

Al usar la opción Mover nivel del editor de secciones tipo, no se producía ningún cambio.



2024.02a

Ordenación de la lista de puntos por su capa

La lista de puntos no permitía ordenar por la capa de pertenencia.

Ortofotos TIFF con transparencias que podían salir en fondo rojo

En ortofotos con parte del fondo totalmente transparente se mostraba como si estuviera sobre un fondo rojo.

Importación de secciones con bloques

Al importar secciones con bloques, desde otros archivos de CARTOMAP, se podía corromper la relación entre los tramos del bloque
