En ciertas obras de fábrica se pueden generar múltiples OF y es interesante poderlas nombrar y asignar propiedades de forma automática.
Para ello se dispone de un grupo de datos llamado Nombres. Actualmente sólo están implementados para los pozos.
Se localiza un punto del levantamiento en la posición de la OF. En el caso de los pozos se considera el punto central de la base del pozo. Si se encuentra ese punto, se puede tomar su índice o su código como nombre del pozo.
•Usar el índice del punto. Toma el índice del punto existente en la posición de la OF.
•Usar el código del punto. Toma el código del punto existente en la posición de la OF.
Importante: Si se usan el índice o el código de un punto no se tendrán en cuenta el resto de datos para generar el nombre automático
Se localiza un punto del levantamiento en la posición de la OF y se crea si no existe. En el caso de los pozos se considera el punto central de la base del pozo. A ese punto localizado o generado se le puede asignar el índice o el código.
•Generar un punto usando el índice. Toma el índice del punto existente en la posición de la OF.
•Generar un punto usando los códigos. Se eliminan los códigos previos, si los tuviera. Se asigna un código con el nombre de la OF y una serie de parámetros y valores que contienen diversas características de la OF.
Se puede incluir un índice como parte del nombre automático. Importante: Hay que incluir un tipo de dato Indice en los datos descriptivos
•Índice inicial. Establece el índice por el que empezará la numeración
•Incremento. Define el incremento entre los índices generados que, por defecto, es 1.
Sobre el nombre generado se puede establecer un prefijo.
•Prefijo. Valor que se añade antes del nombre generado.
Se pueden usar hasta 3 datos para generar el nombre, que posteriormente tendrá el prefijo explicado previamente.
Cada unos de estos datos establece:

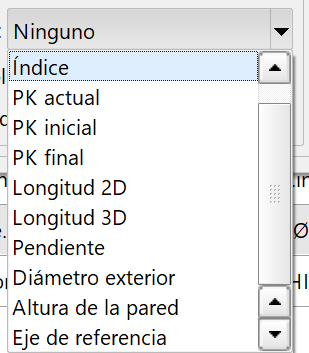

•Tipo de dato. Toma el índice del punto existente en la posición de la OF. Según el tipo de OF algunos datos pueden no ser utilizables. Por ejemplo, en los pozos no se pueden usar la longitud 2D/3D o la pendiente.
•Factor multiplicador. Se multiplica el valor del dato que siempre vendrá dado en metros para longitudes y tanto por ciento para pendientes. Por ejemplo, usando un factor 100 se pasaría de metros a centímetros.
•Sufijo separador. Cumple 3 funciones:
oIdentificar las unidades de medida del dato actual, por ejemplo
oCrear una separación respecto al siguiente dato
oIdentificar el siguiente dato
Se muestran los valores Dinc (distancia lineal mínima) y Ainc (distancia angular mínima)

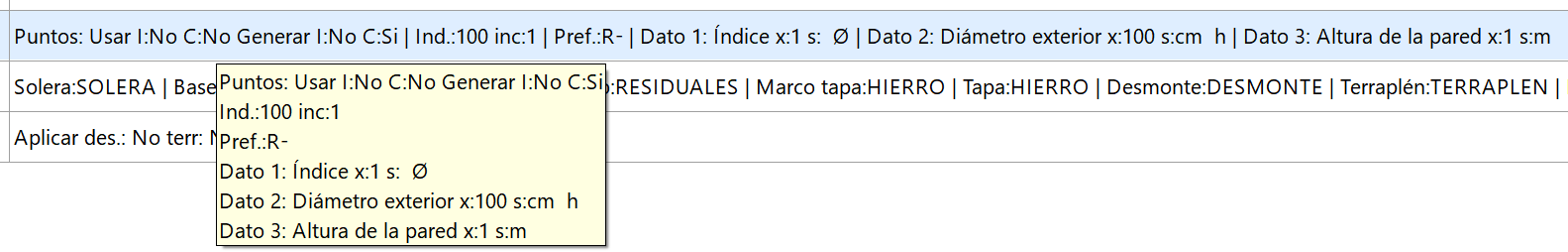

Parámetros generales de materiales en la descripción de una OF
Al hacer un doble clic sobre el apartado de descripción de Nombres se accede al editor de esos valores,

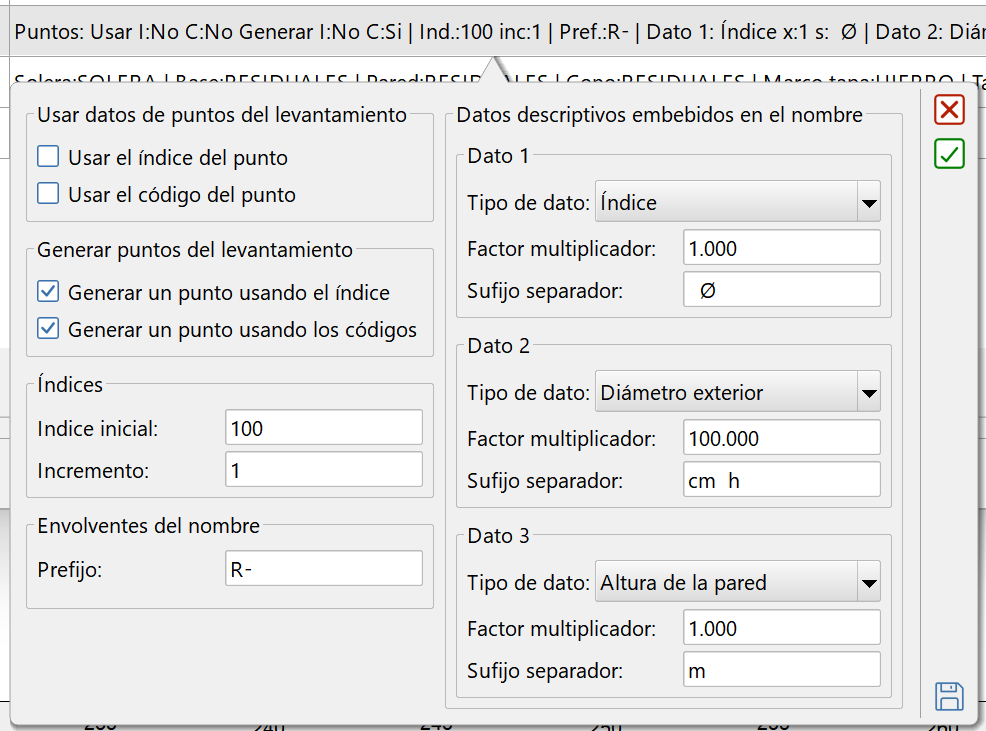

Edición del grupo de datos Nombres
En la pantalla de edición previa podemos ver:
•No se usarán datos de puntos del levantamiento, para que siempre prevalezca el resto de la definición.
•Se generarán puntos usando los códigos, que luego se podrán ver en la vista 2D, perfiles, etc.
•Se usará un índice empezando por 100
•Se añadirá el prefijo "R-" por ser pozos de aguas residuales
•Cono datos descriptivos:
oÍndice para que sea el dato identificativo de la OF. Con un sufijo separador " Ø" para identificar el siguiente dato.
oDiámetro exterior con un factor multiplicados de 100 para expresarlo en centímetros. Con un sufijo separador "cm h " para identificar la unidad utilizada y el siguiente dato.
oAltura de la pared con un sufijo separador "m" para indicar que está expresada en metros.
De esta forma se obtiene una secuencia de pozos con los nombres:

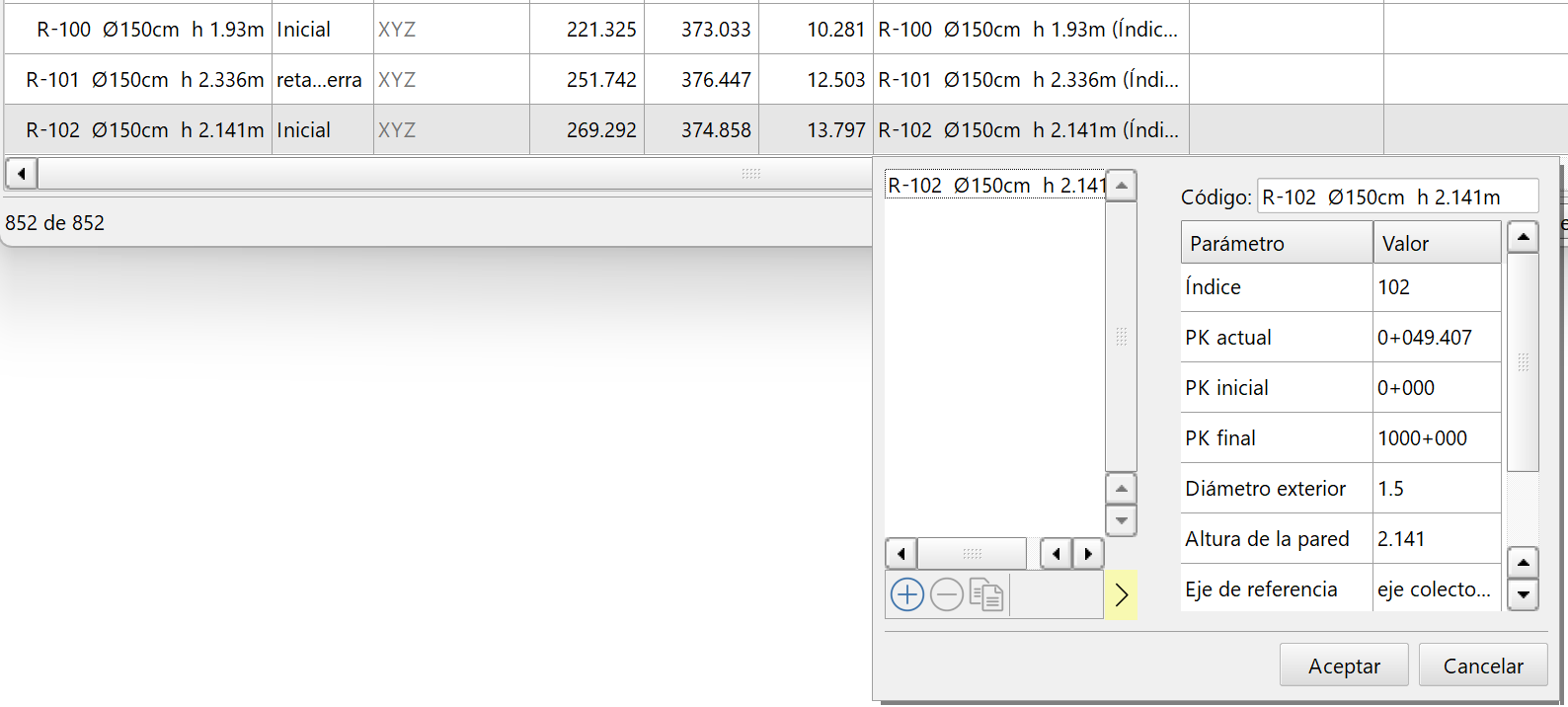

Pozos con nombres generados automáticamente
Si se pide la generación de puntos con índice y con código, se obtendrían los puntos en las posiciones de la OF y en los códigos se guardarían diversos valores significativos de cada OF.
:
Puntos generados con índices y códigos de la OF
