El grupo de datos Semiesférica, dentro de las obras de fábrica de Geometría variable, permite definir estructuras que son la parte superior del resultado del corte de una esfera con un plano horizontal.
Este grupo de datos puede ir asociado al grupo de datos Cilíndrica para generar el techo en tanques de almacenamiento. Vea Cilíndrica

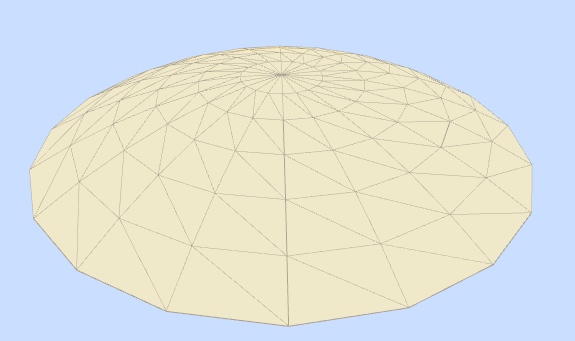

Vista de una OF semiesférica
Entendemos por domo la estructura producida por la parte superior del corte de una esfera con un plano horizontal.
•Diámetro superior: Establece el diámetro que tendrá el domo en su parte inferior.
•Altura superior del domo: Altura desde el plano horizontal de corte con la esfera a la parte superior del domo.
•Cota de la base: Cota de la parte inferior del domo, que coincide con la cota del plano horizontal de corte con la esfera
•Espesor: Espesor que tendrá el domo.
El radio y centro de la esfera se calcula en base al resto de parámetros.
El domo se calcula en base a una serie de triángulos que garantizan su coplanaridad individual. Esto es imprescindible para su posterior uso en BIM y otros procesos. Por lo tanto es necesario que esos triángulos tengan un tamaño adecuado; ni muy pequeños porque generarían información inútil, ni muy grandes porque originarían errores de cálculo.
•Sobre el círculo: En cuantos sectores se dividirá el circulo de la base del domo.
•Hacia el centro: En cuantos tramos se dividirá de la base del domo a su parte superior.

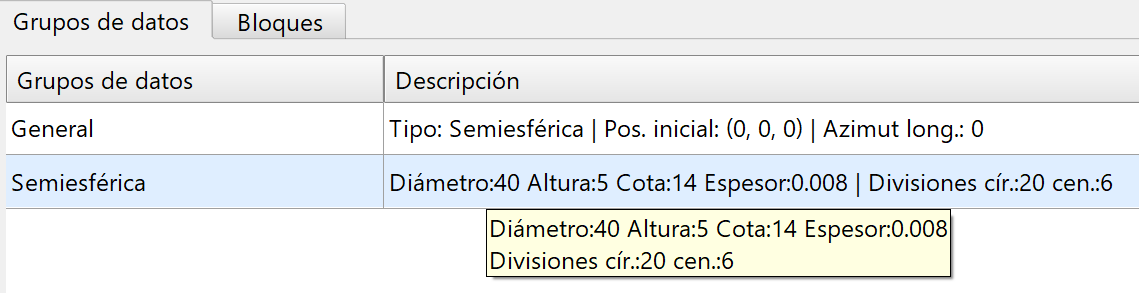

Parámetros de datos Semiesférica en la descripción de una obra de geometría variable de tipo semiesférica
Al hacer un doble clic sobre el apartado de descripción del grupo de datos Cilíndrica, se accede al editor de esos valores

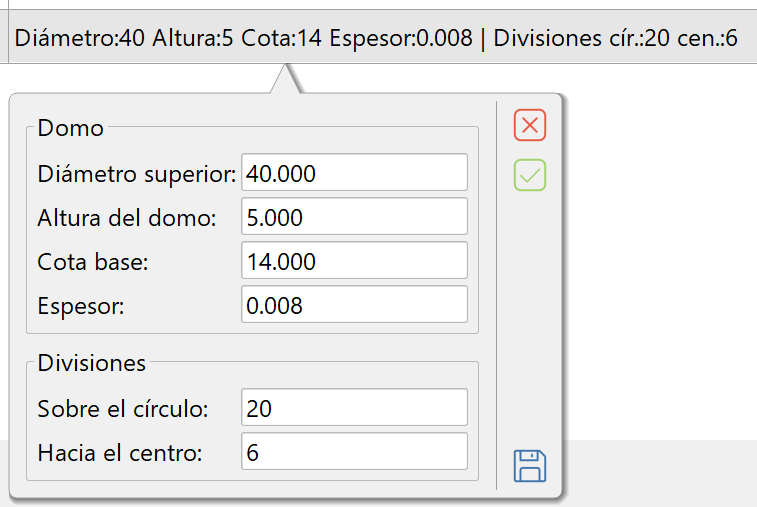

Editor del grupo de datos Semiesférica de una OF de geometría variable de tipo semiesférica
