Estos datos aparecerán en la lista de grupos de datos como abreviaciones de:

▪Embocadura de entrada

▪Embocadura de salida

El sentido entrada/salida se entiende siguiendo la orientación desde el inicio al final de la ODT según sus coordenadas o PK, independientemente de la pendiente entre el inicio y el final.

Parámetros

•Inicio: Coordenadas o PK de inicio/final de la embocadura, al principio/final del cajón o tubería, y esviaje respecto al eje de la ODT. Estas coordenadas marcan el final del cajón/tubería e inicio de la solera.

•Marco: Se indica el espesor, anchura y altura del muro desde el final del cajón o tubería. También se indican la anchura y altura de la zapata de cimentación del muro.

•Imposta: Se indica la distancia, desde el extremo superior exterior del muro, su anchura y su altura.

•Solera: Espesor de la solera. Si la pendiente es cero se calcula para seguir la inclinación de la ODT.

•Rastrillo: Situado al final de la solera, se indica su anchura y altura.

Descripción

Se muestran los valores para las embocaduras de entrada y salida de la ODT:

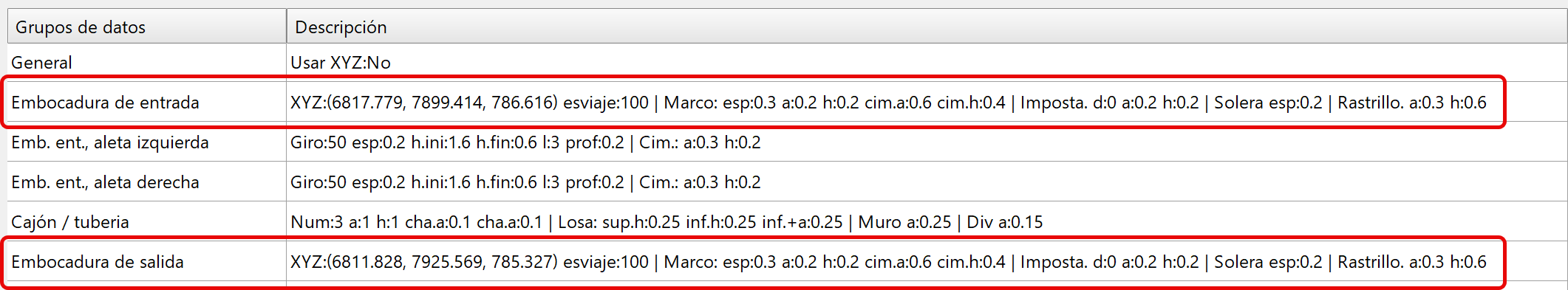

Parámetros de las embocaduras en la descripción de una OF

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Embocadura, se accede al editor de esos valores

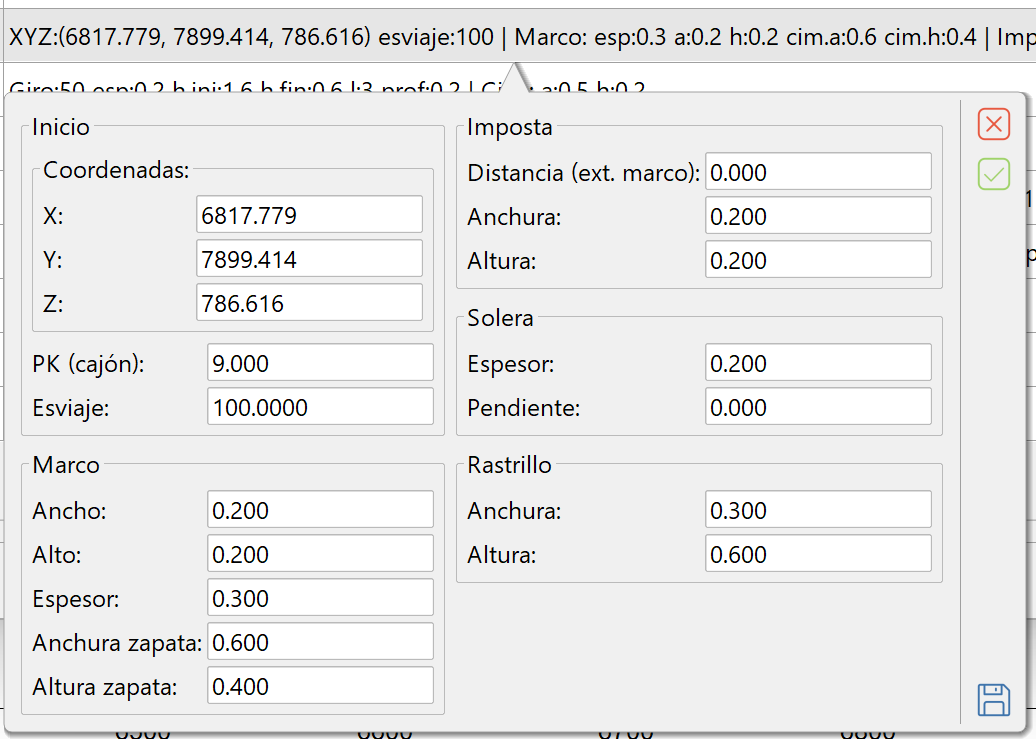

Editor del grupo de datos de embocaduras de la ODT
