Una estructura de tuberías permite interpretar las tuberías, previamente definidas en secciones tipo y calculadas mediante QUADs, como estructuras 3D que se pueden visualizar de forma independiente y procesar con las herramientas de exportación BIM.

Se signará un tipo de contenido (potable, pluviales, residuales...)  según el tramo de la sección tipo o, si es indefinido, según el contenido del eje, si es de tipo trazado de tuberías.

CARTOMAP permite definir las tuberías asociadas a un eje. Se pueden recortar las tuberías en el interior de los pozos de visita, aunque esos pozos estén generados respecto a otro eje. Se pueden ajustar los quiebros existentes en el eje de las tuberías siguiendo la bisectriz de los quiebros,

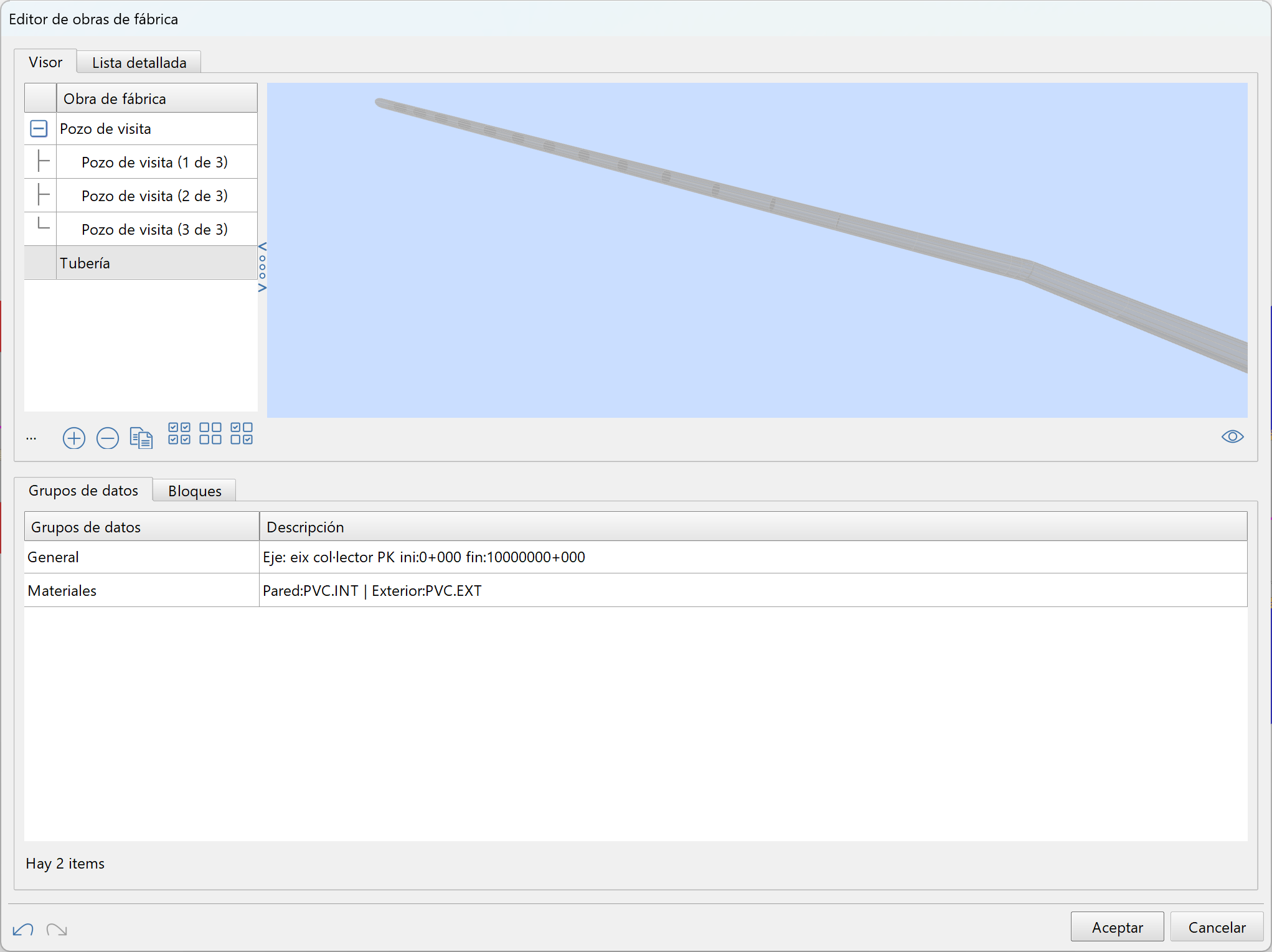

Tuberías asociadas a un eje.

Creación de múltiples tuberías con nombre asociado

Si al generar tuberías se localizan varias en la misma sección, se generarán tuberías descendientes de la principal. Su nombre contiene el nombre de eje y el diámetro nominal en cm. No son editables y se recalculan desde su ascendiente.

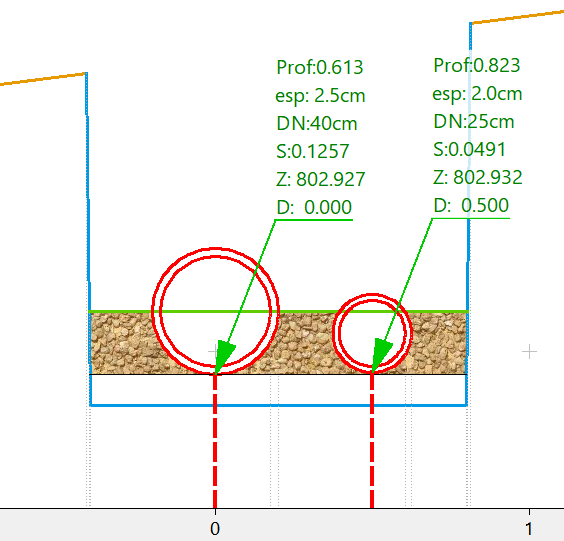

Perfil transversal de una sección con dos tuberías

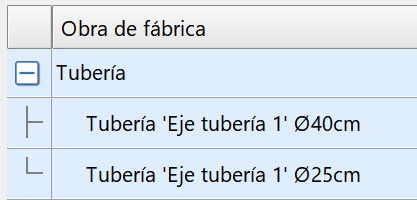

Tuberías descendientes para secciones con múltiples tuberías.

Tuberías recortadas en pozos de visita

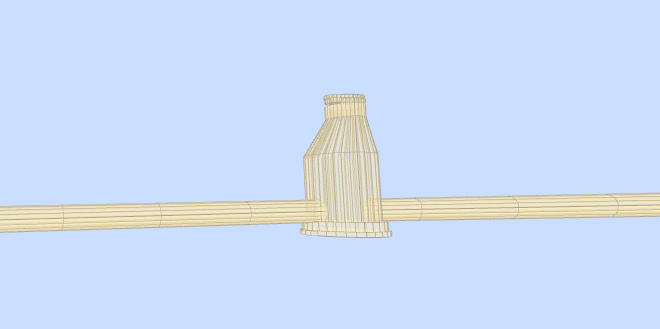

Tubería recortada a la entrada/salida de un pozo, en su pared interior, viéndola junto al pozo

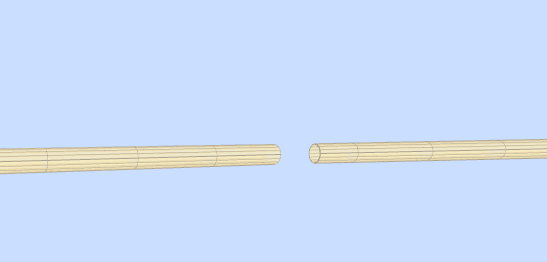

Tubería recortada a la entrada/salida de un pozo, en su pared interior, viendo solo la tubería

Tuberías ajustadas en los quiebros en planta

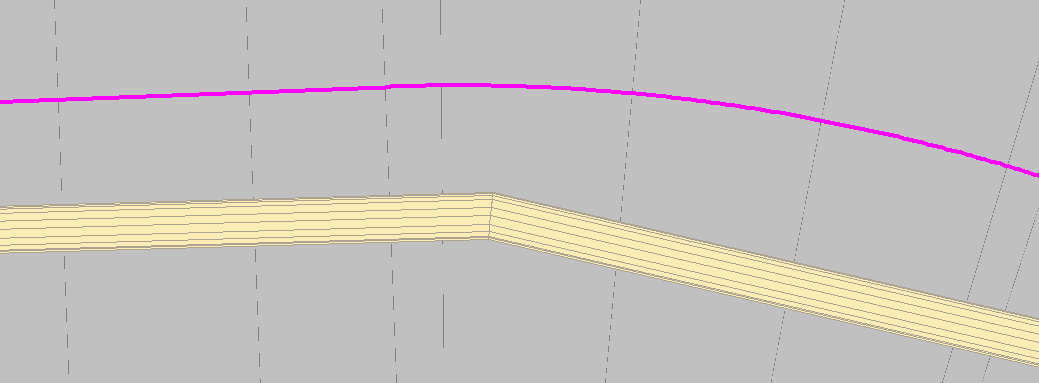

Tubería ajustada en los quiebros

Vista en visor BIM

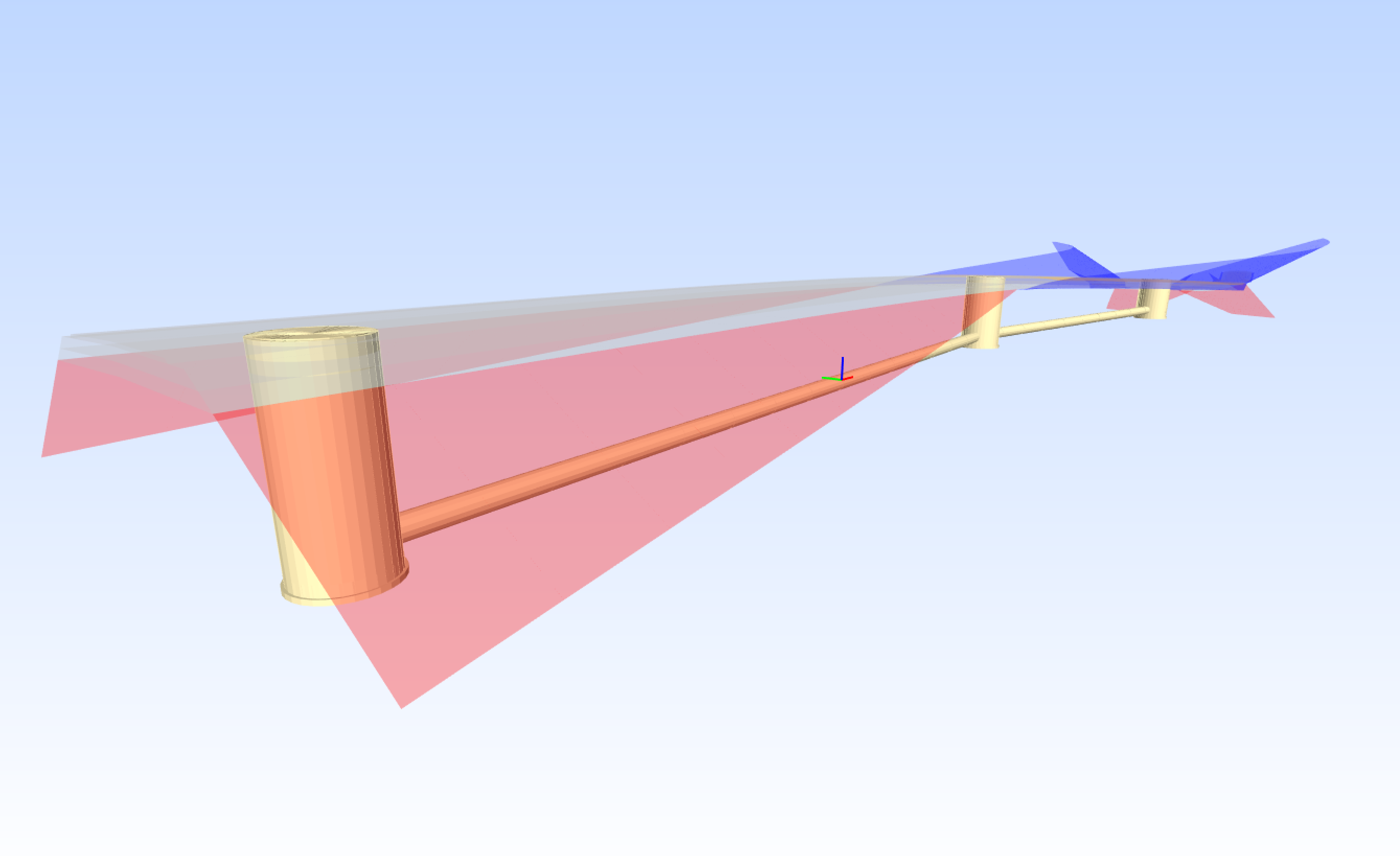

El resultado, desde un visor BIM, de un eje con tuberías y pozos de visita asociados a un eje:

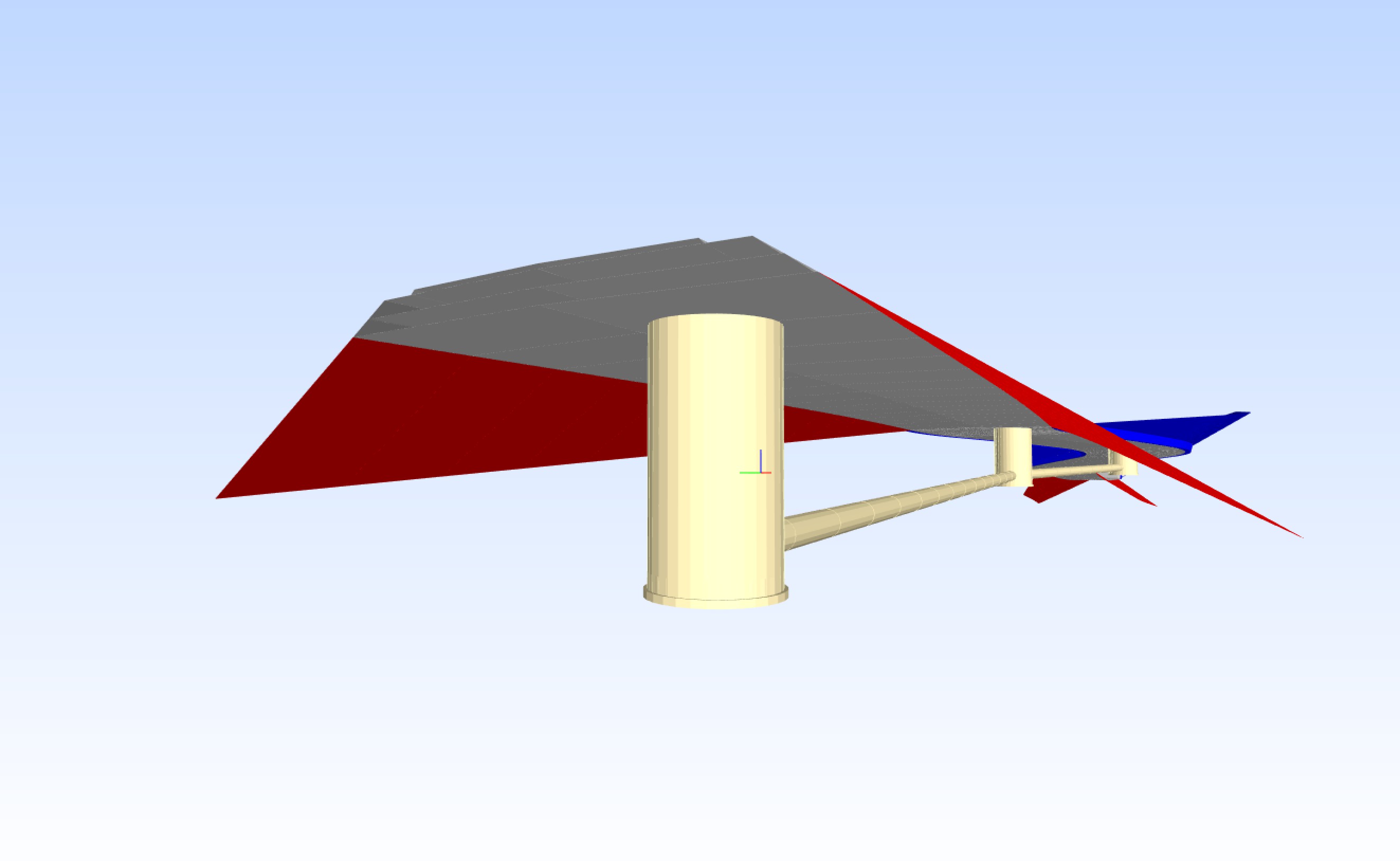

Exportación BIM de tuberías y pozos de visita
