CARTOMAP trabaja con tres tipos de elementos básicos: puntos, estaciones e ítems gráficos. Un ítem gráfico es cualquier elemento geométrico simple, se contemplan tres tipos:

Ítems de trazado: son los utilizados para definir trazados o parcelas. Forman parte de esta categoría las líneas, arcos y clotoides.

Ítems auxiliares: son los utilizados como apoyo para establecer alineaciones rectas o curvas. Estos son los ejes, círculos y polilíneas.

Ítems de embellecimiento: son los utilizados para mejorar el acabado de las distintas vistas. Forman este grupo los textos, marcas, taludes y símbolos.

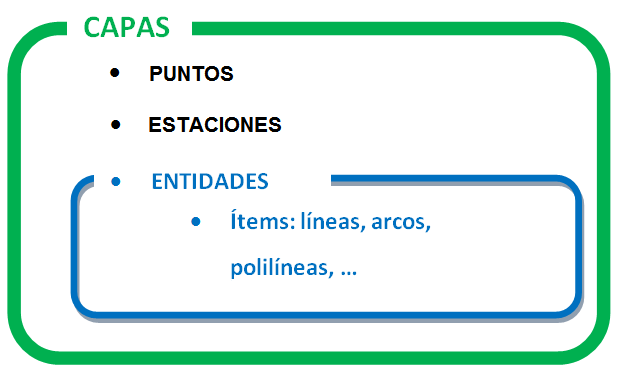

Todos los elementos contenidos en un proyecto de CARTOMAP se almacenan en capas y entidades. Las capas constituyen la principal herramienta de organización, se utilizan para agrupar información con características comunes, son equivalentes a las transparencias utilizadas en el diseño sobre papel que se superponen hasta completar la totalidad del proyecto. Dentro de una capa se almacenan puntos, estaciones y entidades.

Las entidades agrupan ítems gráficos posibilitando la gestión de este conjunto de elementos como un único objeto. Al definir el trazado de un eje en CARTOMAP (ya sea de una carretera, autovía, camino, plataforma, vertedero, línea eléctrica, tubería,….) todos los ítems o elementos gráficos simples que definen su trazado en planta, y sólo estos, deben estar dentro de la misma entidad. Para poder editar analíticamente el trazado en planta de un eje, definir rasantes, asignar secciones tipo y el resto de elementos que definen el trazado, es preciso convertir esta entidad en entidad de trazado.

Al crear nuevos puntos o estaciones estos quedan almacenados en capas; el resto de los elementos gráficos, cualquiera que sea su naturaleza, quedan almacenados en entidades que, a su vez , estarán necesariamente contenidas en capas.



Tanto la capa como la entidad por defecto en CARTOMAP reciben el nombre Inicial.  Ambas se crean de forma automática al comenzar un nuevo proyecto y, aunque es posible  cambiar su nombre, en ningún caso se pueden eliminar. En un mismo proyecto se pueden crear tantas capas y entidades como se desee. La gestión de capas y entidades se realiza desde el Navegador de datos.
