<< Mostrar la tabla de contenidos >> Navegación:  Introducción > Novedades > CARTOMAP 9.0 build 2022.04 > Otras correcciones y mejoras

Secciones - Proyección sobre entidad

Al definir tramos con final proyectado sobre una entidad, podían darse resultados erróneos si esa entidad, sobre la que se debía de proyectar, se encontraba a ambos lados del eje. Ahora se considera únicamente la entidad en la misma dirección de la definición del tramo de la sección. Por ejemplo, un tramo de una acera hacia la derecha del eje únicamente se proyectaría sobre una entidad, por ejemplo, “alineación de fachadas”, situada a la derecha del eje.

Secciones con taludes automáticos según el tipo de terreno

Al utilizar los taludes automáticos, con taludes y bermas dependientes del tipo de terreno, no se tenía en cuenta el espesor de la capa vegetal que acababa extendiéndose  un poco más allá de la intersección de la sección con el terreno.

Archivo – Importar – LandXML

Al importar modelos del terreno de malla de triángulos, desde archivos LandXML, hay sistemas que generan una cantidad ingente de dibujo no necesario (líneas de rotura, curvado…) que ya genera CARTOMAP de forma independiente.  Esto podía generar un bloqueo en el procesamiento de archivos con modelos masivos de millones de triángulos.

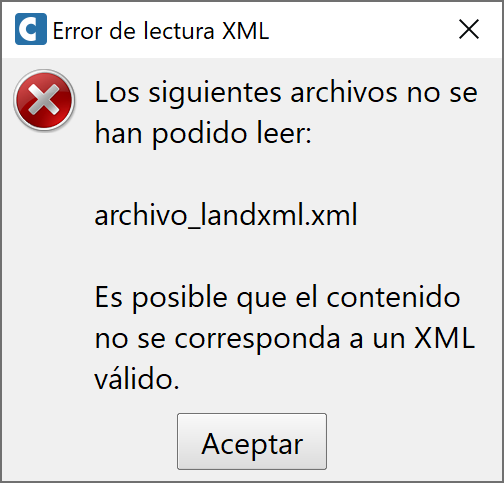

Además, algunos sistemas generan archivos LandXML incompletos cuando se trata de archivos de más de 1GB. En ese caso, CARTOMAP presentará una pantalla de aviso:

Mensaje que aparece con un archivo XML incorrecto.

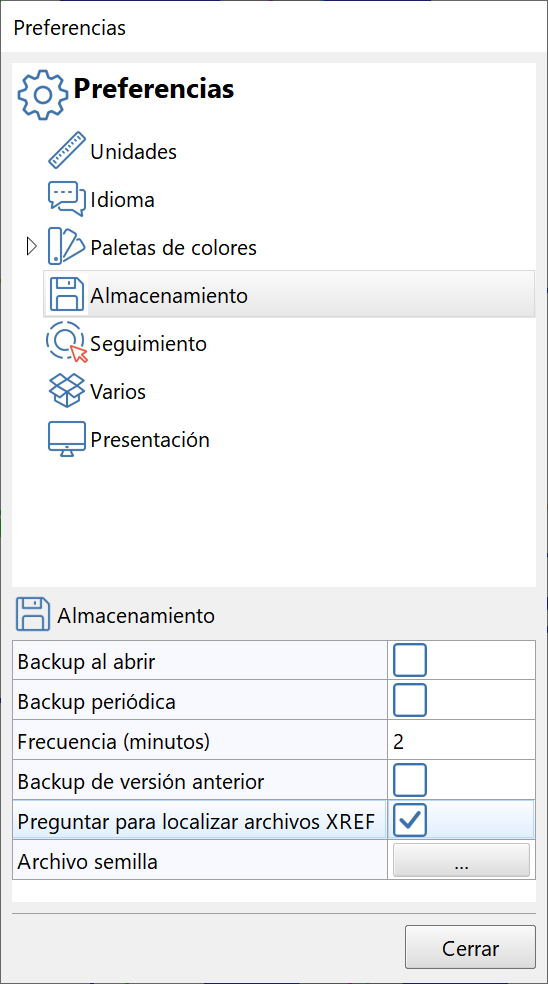

Preferencias – Almacenamiento – Localización de archivos externos

A veces, al trabajar con proyectos con muchas referencias externas (archivos CTM, DWG, DXF…) sin estar conectado a la fuente de los datos, se originan preguntas para relocalizar cada archivo. Esta opción permite evitar las preguntas para localizar esos archivos externos.

Edición – Preferencias - Almacenamiento

Curvas de nivel como dibujo

Se ha mejorado la generación de las polilíneas de curvas de nivel que podían dejarse algún segmento, no se suavizaban y, por tanto, no se exportaban debidamente en algunas versiones de DWG/DXF.

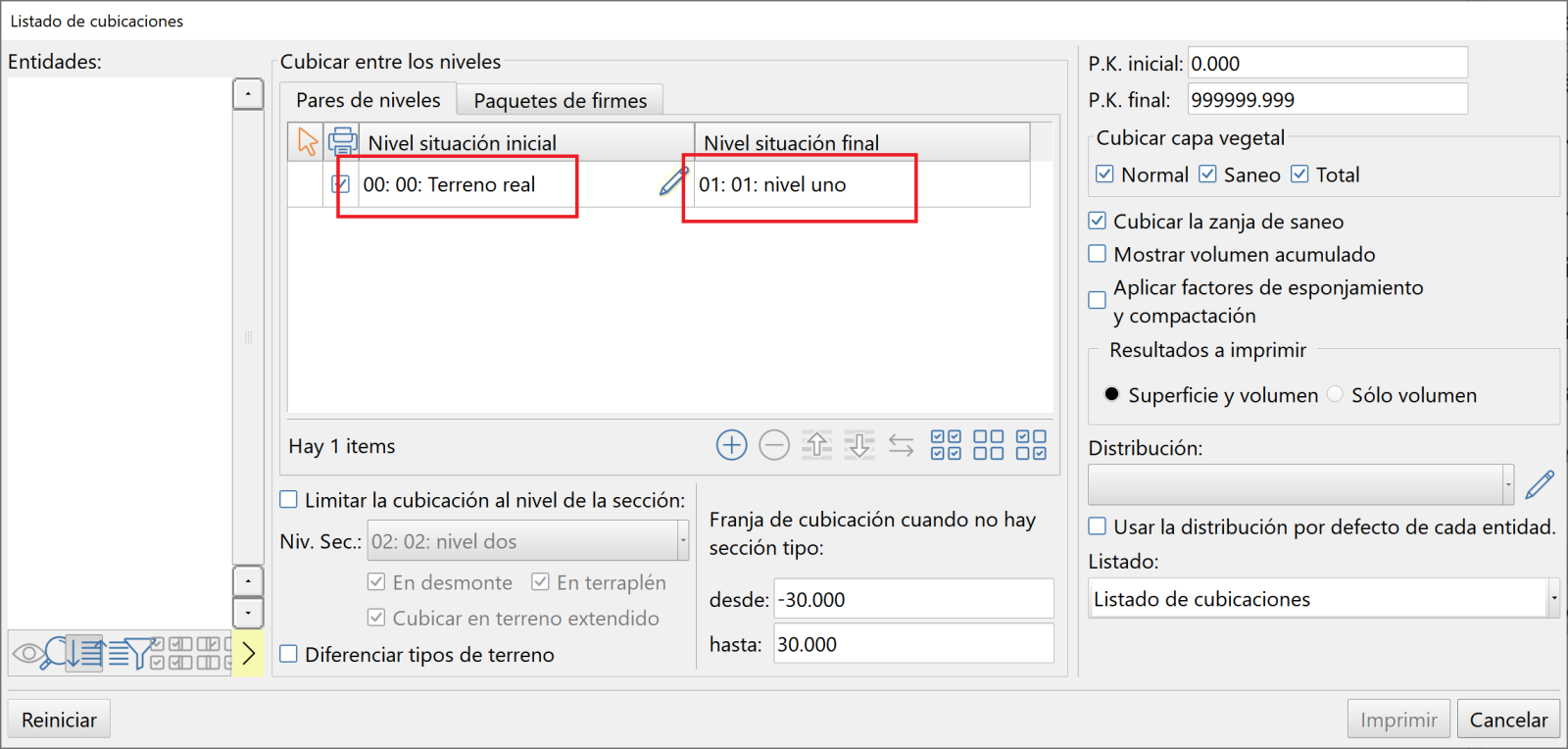

Niveles con numeración duplicada

En algunas pantallas se podían mostrar los nombres de los niveles con su número de nivel duplicado.
