<< Mostrar la tabla de contenidos >> Navegación:  Parcelaciones > Dividir área

A esta ventana se accede desde las herramientas de división de áreas (Dividir área por línea paralela al límite, Dividir área por línea con un azimut, Dividir área por línea que pivota sobre un vértice).

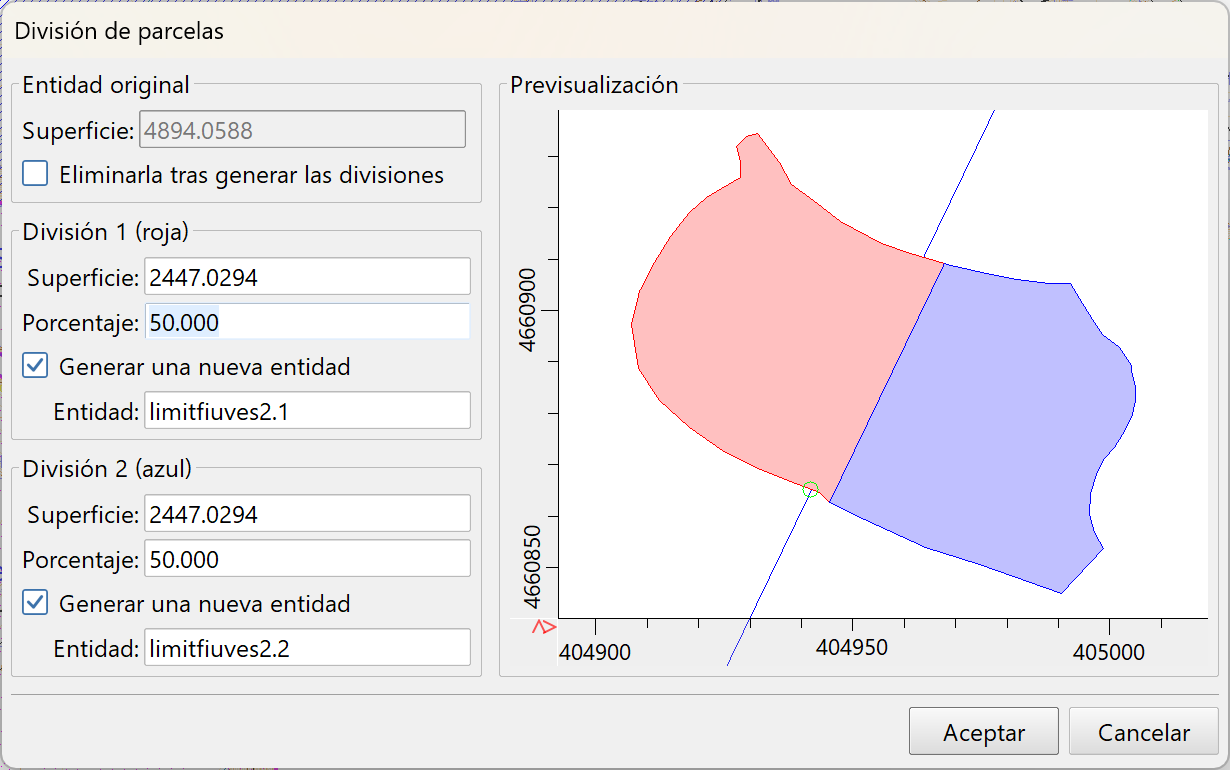

Ventana de división de parcelas en dos partes

Desde esta ventana puede establecer el criterio para generar las dos nuevas parcelas. Se dispone de varias zonas diferenciadas:

Entidad original

Muestra la superficie de la entidad a dividir con la opción de Eliminarla tras generar las divisiones.

División 1 (roja)

Muestra la superficie de la primera división y su porcentaje respecto a la parcela inicial. Cuando se modifica la superficie se actualiza el porcentaje y la visualización gráfica y cuando se modifica el porcentaje se actualiza la superficie y la visualización gráfica,

Dispone de la opción Generar una nueva entidad, en cuyo caso, podrá definir un nuevo nombre para la entidad generada o aceptar el propuesto.

División 2 (azul)

Muestra la superficie de la segunda división y su porcentaje respecto a la parcela inicial. Cuando se modifica la superficie se actualiza el porcentaje y la visualización gráfica y cuando se modifica el porcentaje se actualiza la superficie y la visualización gráfica,

Dispone de la opción Generar una nueva entidad, en cuyo caso, podrá definir un nuevo nombre para la entidad generada o aceptar el propuesto.

Visualización gráfica

Inicialmente se muestra la división producida según la línea indicada con la opción de dibujo. También se muestra esa linea atravesando la parcela (en negro) y el punto de referencia (un círculo verde).

Conforme se vayan modificando los criterios para dividir la parcela se actualizará la vista.
