Al insertar un tipo de dato Plano de comparación se elimina el espacio para la numeración del eje de distancias y se muestra el texto de cabecera alineado a la izquierda y la cota del plano de comparación alineada a la derecha, con hasta 3 decimales si los hubiera. Además, la celda se sube alineando su base con el plano de comparación y no se muestra la primera numeración del eje de cotas, para evitar solapes.

Al realizar cualquier edición de contenido, si hay un plano de comparación se colocará el primero automáticamente, ya que es necesario para su correcto funcionamiento.

Es aconsejable que el siguiente dato sea el PK para informar de las distancias en el perfil ya que desaparece la numeración del eje horizontal.

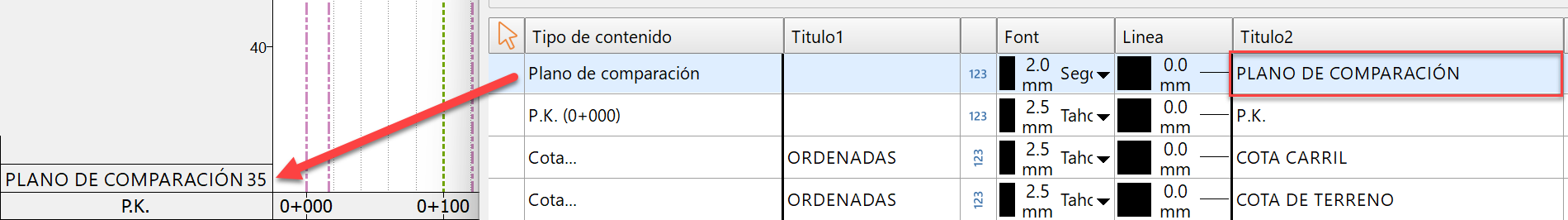

Plano de comparación con texto y cota del plano de comparación

Poner una flecha con la cota del plano de comparación

Si se dejan en blanco los textos de las cabeceras principal y secundaria, se colocará una flecha con la cota del plano de comparación.

Se usará el tipo de letra de la cabecera secundaria. El tipo de línea para la flecha se tomará del marco de la cabecera secundaria.

Flecha de acotación en el plano de comparación

Plano de comparación completo en el perfil longitudinal
