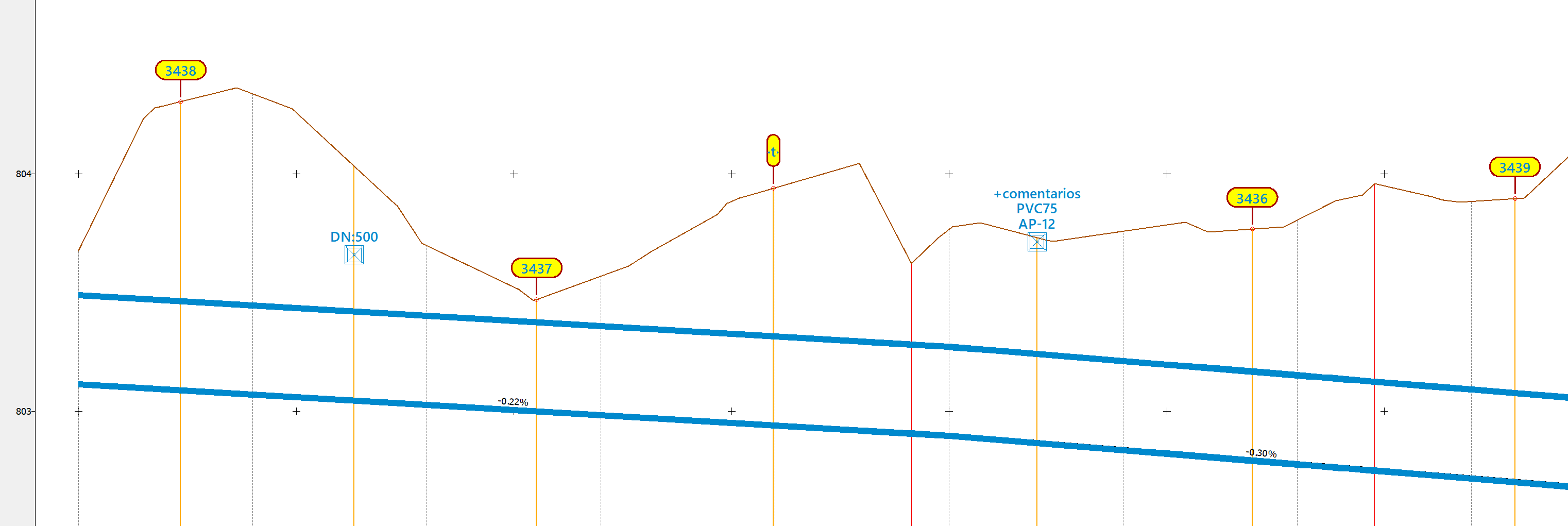

Si se dispone de una distribución con puntos singulares en el perfil longitudinal o transversal, y, además, se ha solicitado que se muestre el dato con el parámetro ENCIMA del perfil, se interpretan los códigos asociados a dichos puntos para poder poner símbolos y textos. Esto es especialmente útil para elementos como aparatos de vía en ferrocarril, componentes de tuberías (desagües, ventosas…), etc.

Para ello se pueden añadir códigos a los puntos singulares que serán interpretados para colocar símbolos y textos sobre el perfil longitudinal o transversal. Puede acceder a la edición de códigos desde el editor de puntos del levantamiento, seleccionando la celda de códigos del punto deseado.

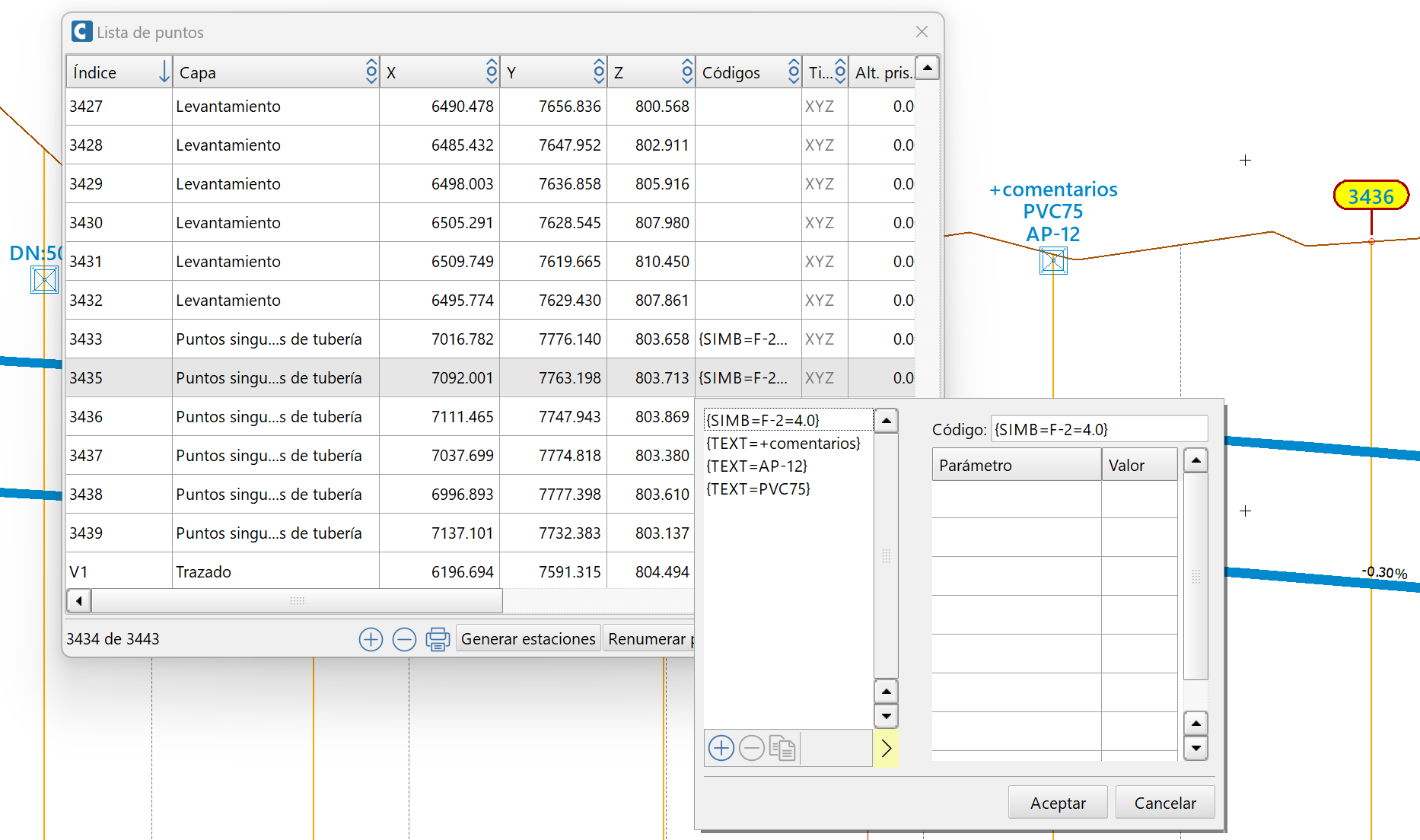

Editor de puntos con el editor de códigos desplegado

Concretamente los códigos pueden contener entre llaves {} los siguientes valores:

•SIMB: Interpreta que se desea poner un símbolo cuyo nombre se escribe a continuación tras un signo de igual ‘=’. También se puede indicar un factor de escala para ampliar o reducir su tamaño tras otro símbolo de igual,
Por ejemplo, un código “{SIMB=F-2=4.0}” se interpreta como: Poner un símbolo llamado “F-2” con un factor de escala 4.0.
El símbolo se coloca en el punto de la distribución, en su PK/distancia y la cota configurada.

•TEXT: Interpreta que se desea poner un texto que se escribe a continuación tras un signo de igual ‘=’.
Por ejemplo, un código “{TEXT=PVC75}” se interpreta como: Poner el texto “PVC75” centrado sobre el punto de la distribución.        Múltiples textos se irían poniendo hacia arriba.

•TEXTR: Equivale al código TEXT pero mostrará el texto alineado hacia la derecha

•TEXTL: Equivale al código TEXT pero mostrará el texto alineado hacia la izquierda.

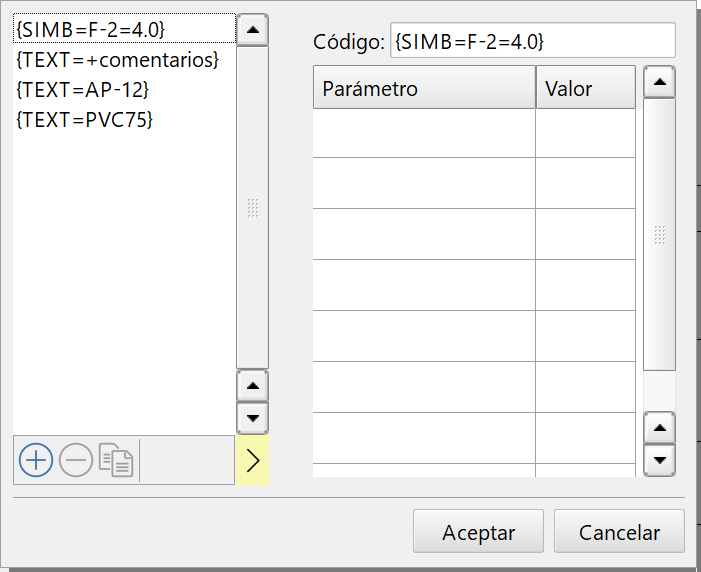

Códigos asociados a un punto singular para su interpretación al mostrarlo encima del perfil

Si el punto singular no tiene códigos según esta nomenclatura, se pondrán sus datos como es habitual.
