Los paquetes de firmes ya se venían utilizando para facilitar las cubicaciones tanto en perfiles como en listados. Su visualización se limitaba a un color sólido para desmonte y otro para terraplén.

En esta versión se pueden definir tramas (sólida, lineal o texturizada) que permiten representar el desmonte y terraplén de cada paquete de firmes en el perfil transversal, independientemente de si se muestra su superficie o volumen de desmonte o terraplén. Se puede contemplar la exclusión de tuberías y la exclusión de bloques. El resultado final puede una zona múltiple si el paquete pasa por una tubería o un bloque que se excluyen en la cubicación.

Para mostrar los paquetes de firmes en el perfil transversal debe de:

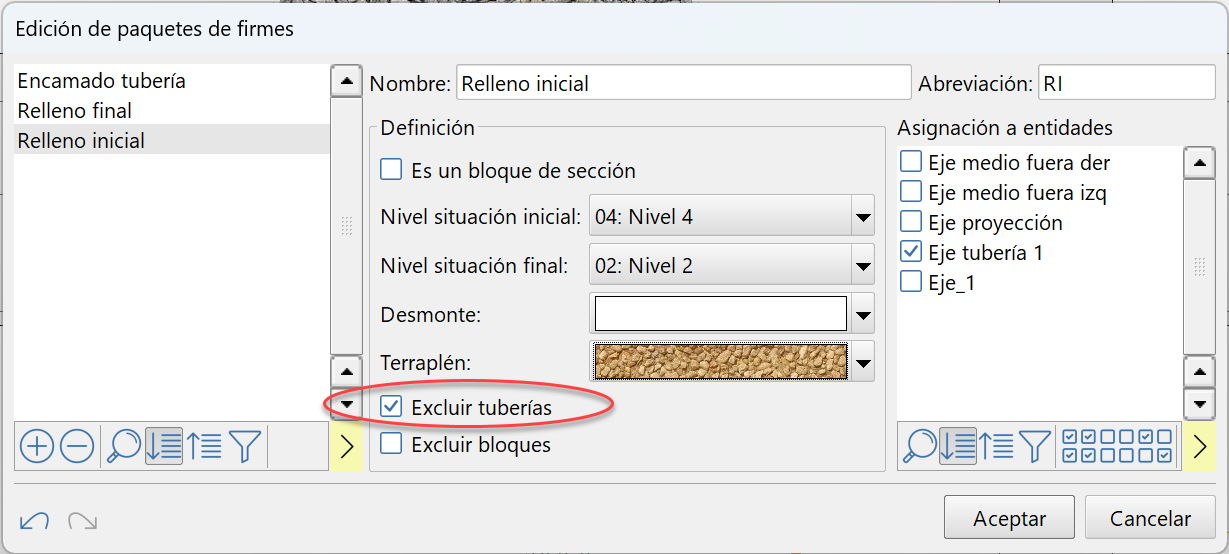

1.Usar la opción Superficies > Paquetes de firmes para su definición con su correspondientes tramas en desmonte y/o terraplén.

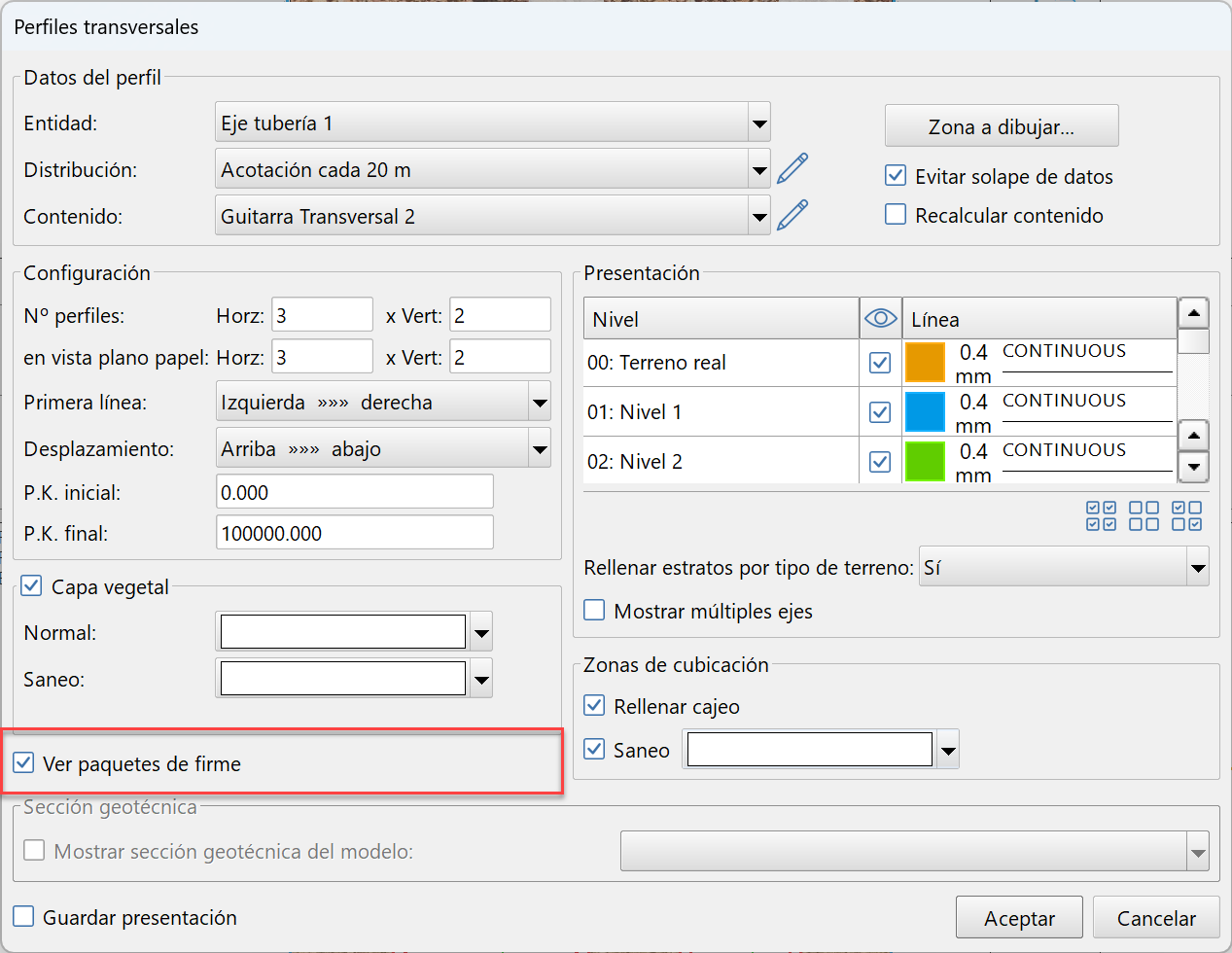

2.Indicar, en la vista del perfil transversal, que se quiere ver los paquetes de firme

...y este es el resultado:

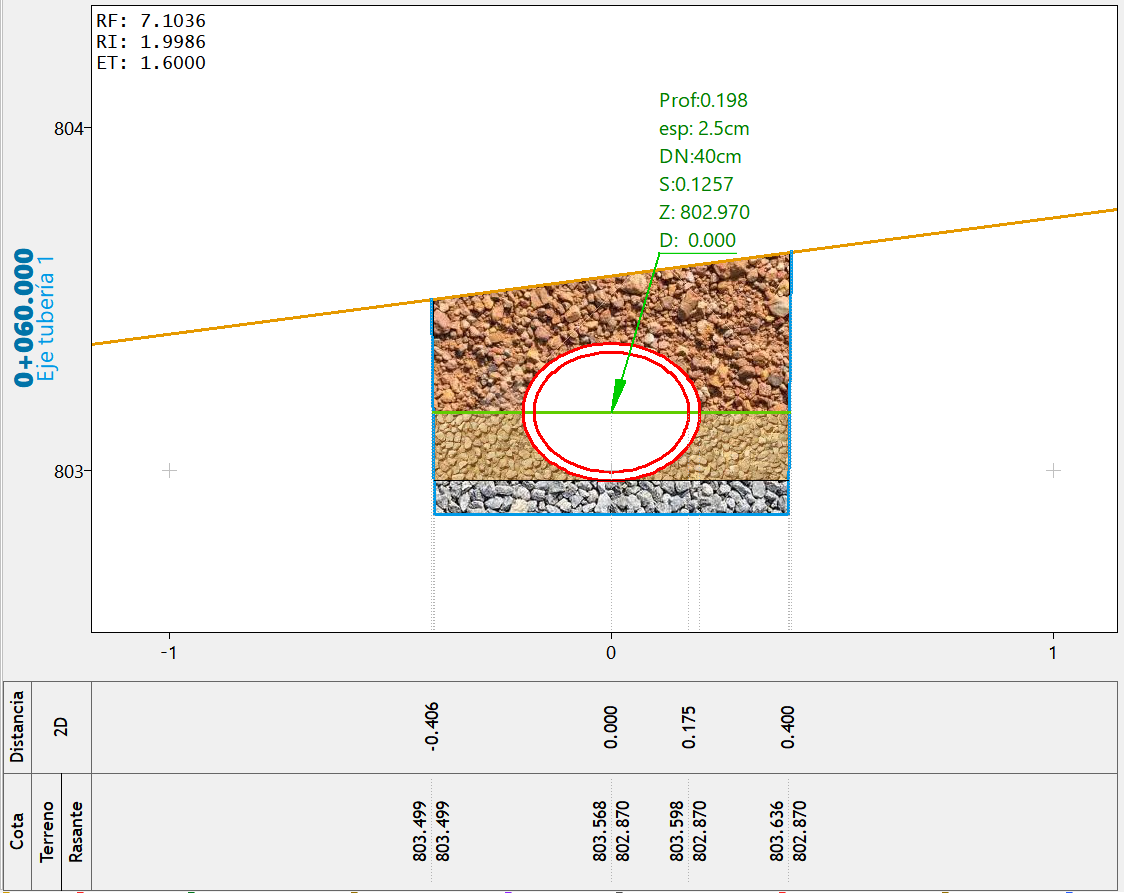

Resultado de la vista de transversales con los paquetes de firmes recortados por una tubería.
