Si una entidad es de trazado de tuberías, se muestran las paredes de la(s) tubería(s) en el perfil longitudinal usando el color asociado al nivel donde se aplica dicha tubería en la sección tipo.

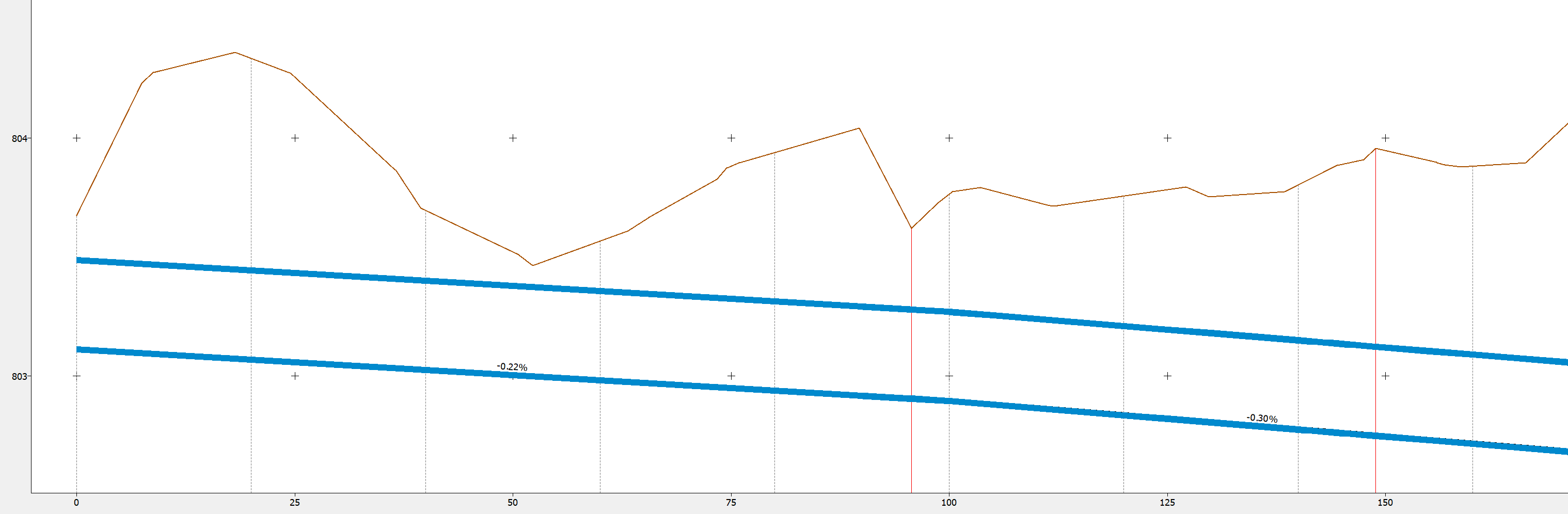

Perfil longitudinal de un eje de trazado de tubería con las paredes de las tuberías visibles
