Es posible calcular una plataforma sobre otra(s) plataforma(s) previamente calculada(s). Para conseguirlo tendremos que activar la altimetría modificada del modelo del terreno, usando la primera plataforma como entidad y nivel de cota de altimetría modificada. Al calcular la segunda plataforma, debemos seleccionar un nivel de cota diferente al nivel del cota de la primera plataforma.

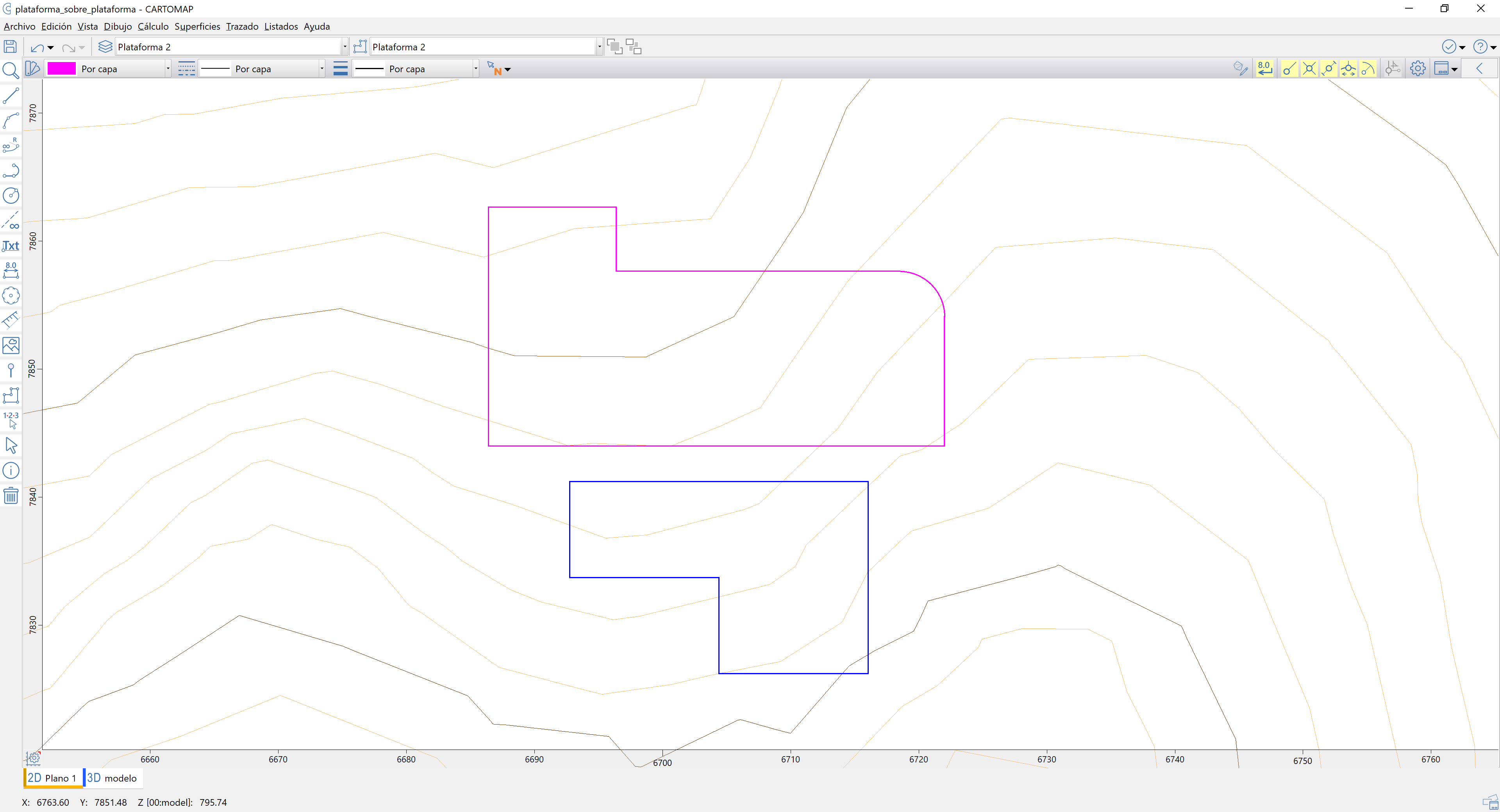

Diseño en planta del contorno de cada una de las plataformas

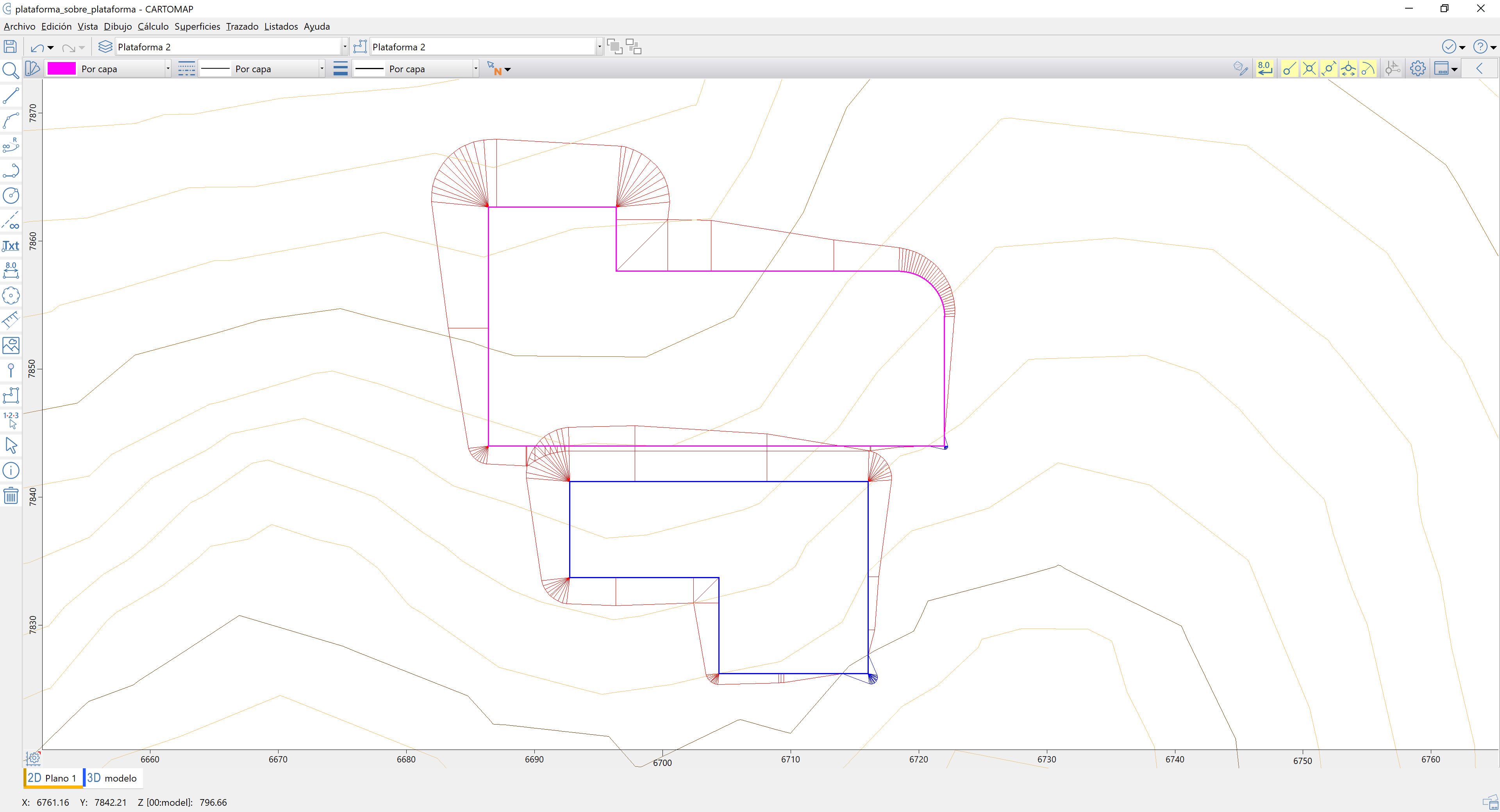

Taludes calculados para cada una de las plataformas

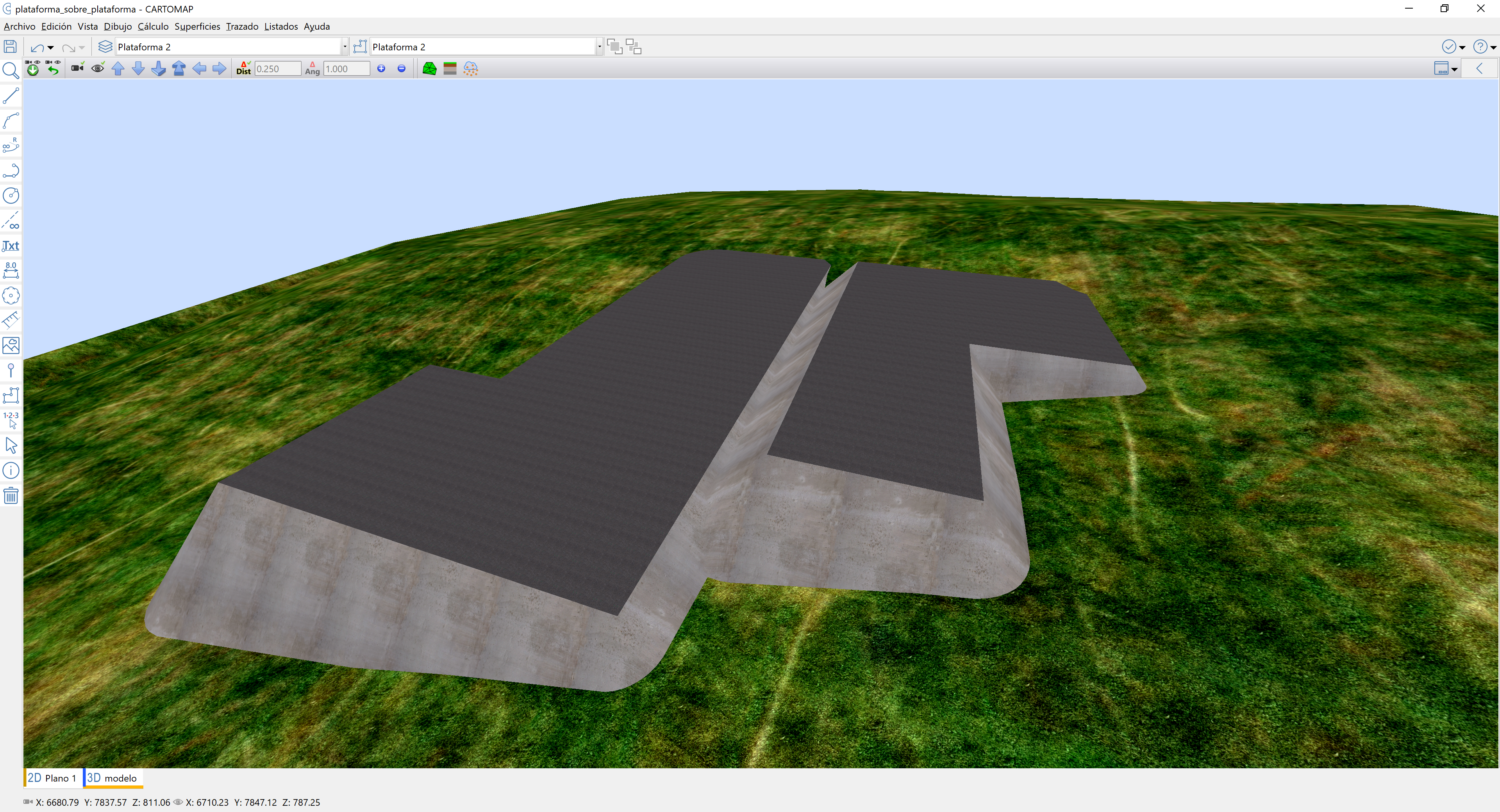

Vista 3D de ambas plataformas

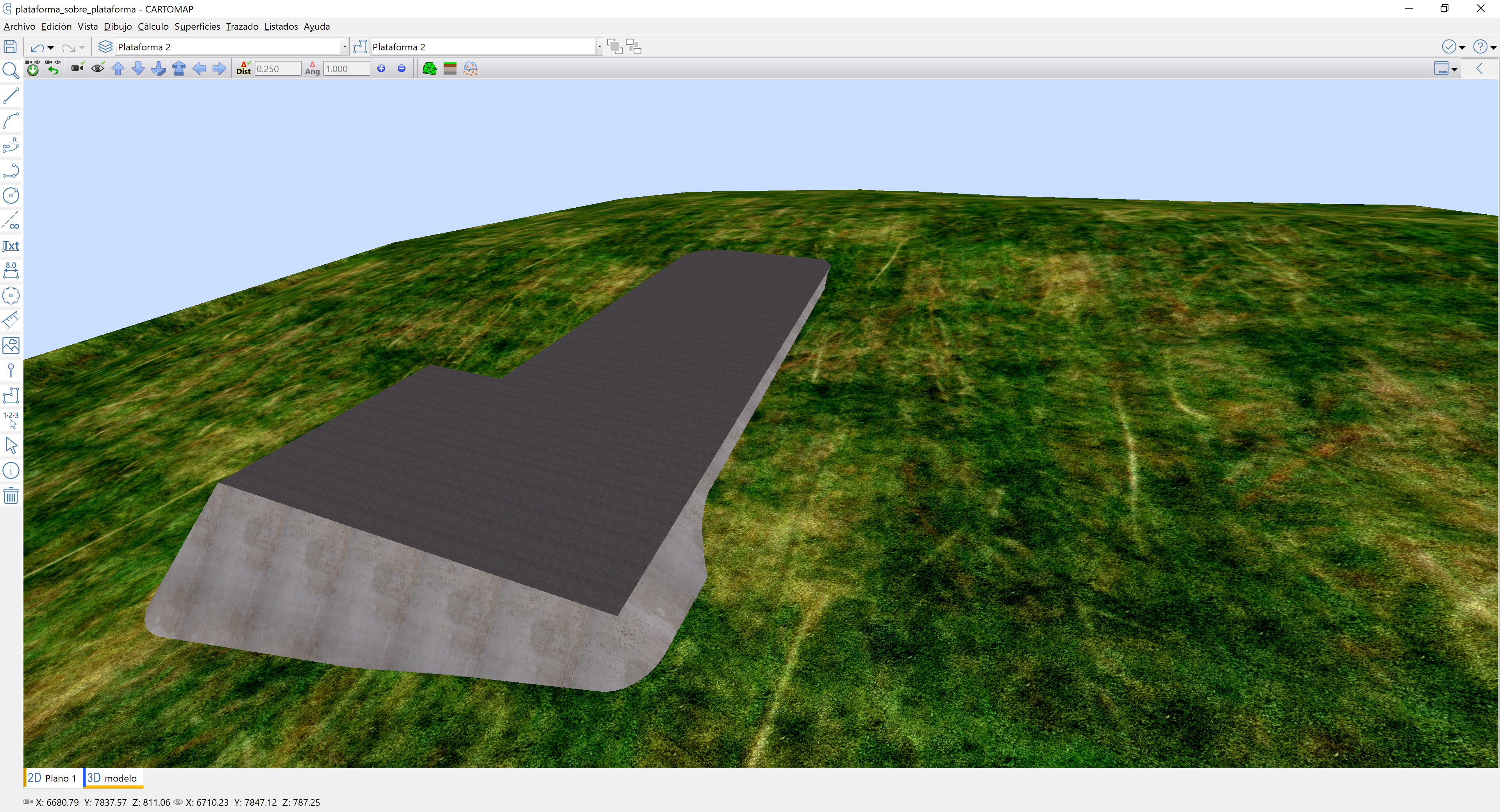

Vista 3D de la plataforma calculada sobre altimetría modificada Los taludes aparecen cortados porque se han apoyado sobre los taludes de la primera plataforma.
