Al ejecutar la herramienta de creación de plataformas CARTOMAP, mediante la herramienta Superficies > Plataformas... Se muestra la lista de plataformas previamente creadas con sus datos de superficie y volumen calculados y se dispone de varias funciones específicas.

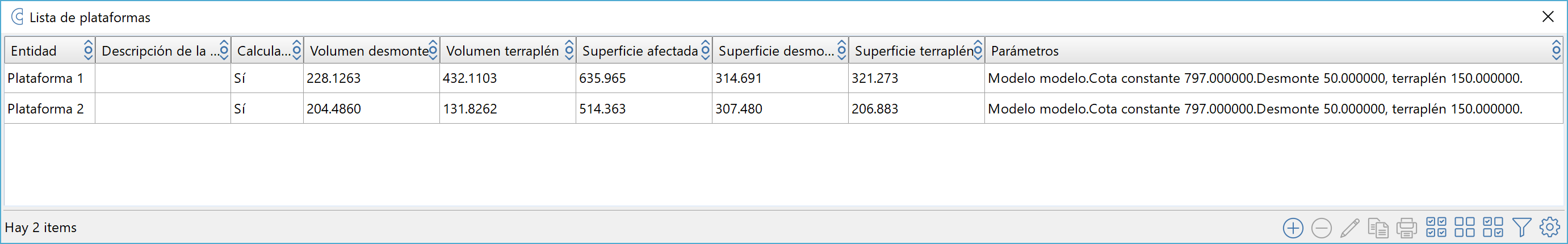

Lista de plataformas

Crear una nueva plataforma

El botón Crear muestra una pantalla para crear una nueva plataforma. En primer lugar debemos seleccionar la entidad base de la plataforma en la lista de la izquierda. Esta lista muestra únicamente entidades cerradas, ya que son las únicas que se pueden usar para generar una plataforma.

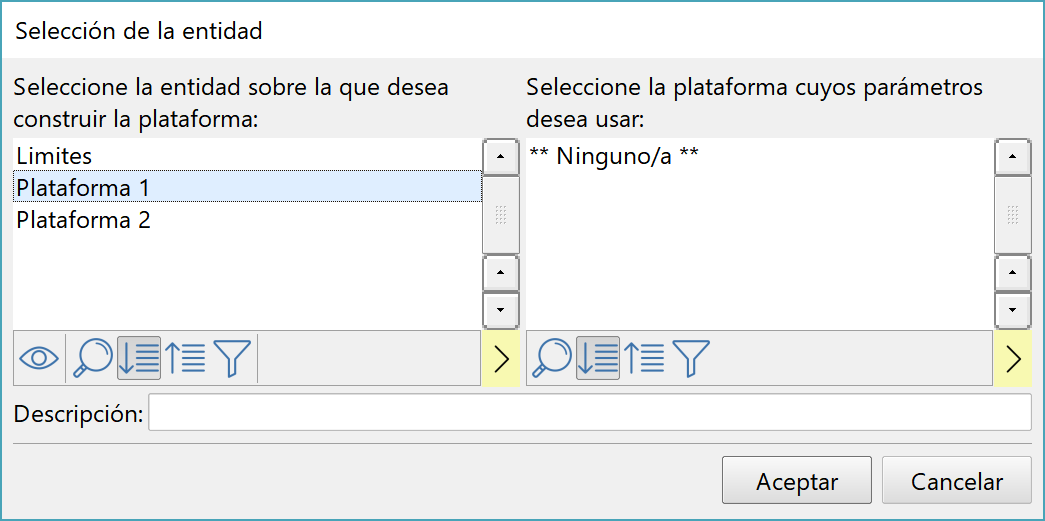

Diálogo de selección de la entidad base de la plataforma

En la lista de la derecha podemos seleccionar una plataforma existente (si las hay) de tal modo que los parámetros de ésta se copiarán como parámetros de la nueva plataforma.

Opcionalmente podemos añadir una descripción a la plataforma.

Una vez que pulsemos Aceptar, CARTOMAP mostrará el diálogo de Cálculo de plataformas.

Eliminar una plataforma

El botón Eliminar borrará la plataforma seleccionada. Esto implica que borrará no solo la plataforma con los parámetros usados sino también los QUADS que se generaron al calcular la plataforma. No se borrarán sin embargo los listados de volúmenes o las zonas de taludes, si se generaron al calcular la plataforma.

Editar una plataforma

El botón Editar nos lleva al diálogo de Cálculo de plataformas. Todos los datos del diálogo mostrarán los valores que se usaron para calcular la plataforma. Es posible variar uno o más de estos datos y recalcular la plataforma.

Copiar una plataforma

Al pulsar sobre el botón Copiar en la lista de plataformas, se abrirá el diálogo de selección de la entidad base de la plataforma. La plataforma que tuviéramos seleccionada en la lista de plataformas estará preseleccionada en la lista de la derecha, de tal modo que los parámetros de ésta se copiarán como parámetros de la nueva plataforma.

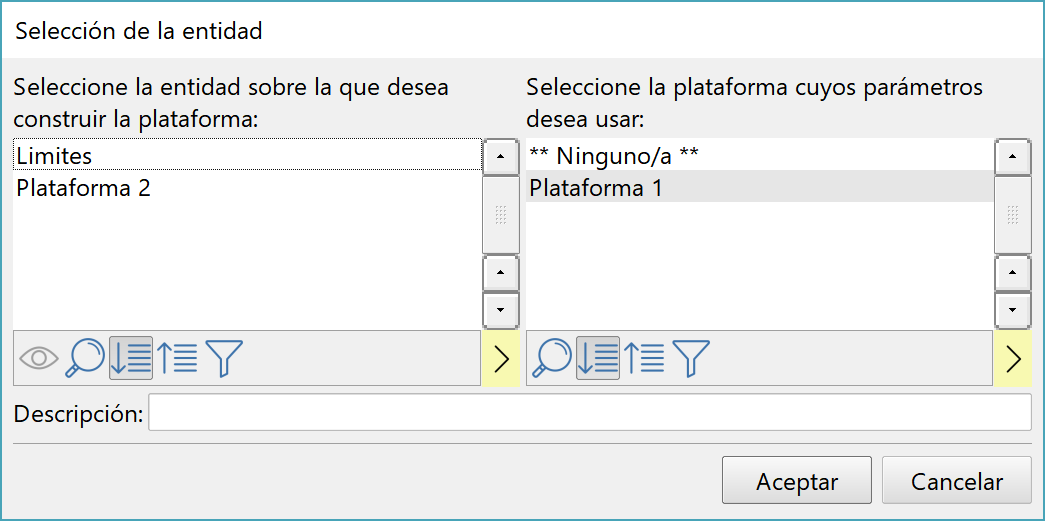

Diálogo de selección de la entidad base de la plataforma

En la lista de la izquierda podremos seleccionar la entidad base de la nueva plataforma. Esta lista muestra únicamente entidades cerradas, que son las únicas que se pueden usar para generar una plataforma.

Opcionalmente podemos añadir una descripción a la plataforma.

Una vez que pulsemos Aceptar, CARTOMAP mostrará el diálogo de Cálculo de plataformas.

Listado de plataformas

Envía a un listado los volúmenes y superficies calculados de las plataformas seleccionadas.
