<< Mostrar la tabla de contenidos >> Navegación:  Dibujo > Formas > Polígonos regulares

Se ha incorporado una nueva herramienta, dentro del nuevo submenú Formas, que permite generar una polilínea de un determinado polígono regular.

Se muestra una pantalla donde se pueden indicar el número de lados, si se quiere definir gráficamente un lado por dos puntos (en sentido horario, como los arcos) o si se quiere definirla longitud del radio circunscrito, del radio inscrito o de un lado, y aplicar un determinado giro.

Después se solicitará la posición del polígono así generado y se creará la correspondiente polilínea en la entidad de dibujo actual.

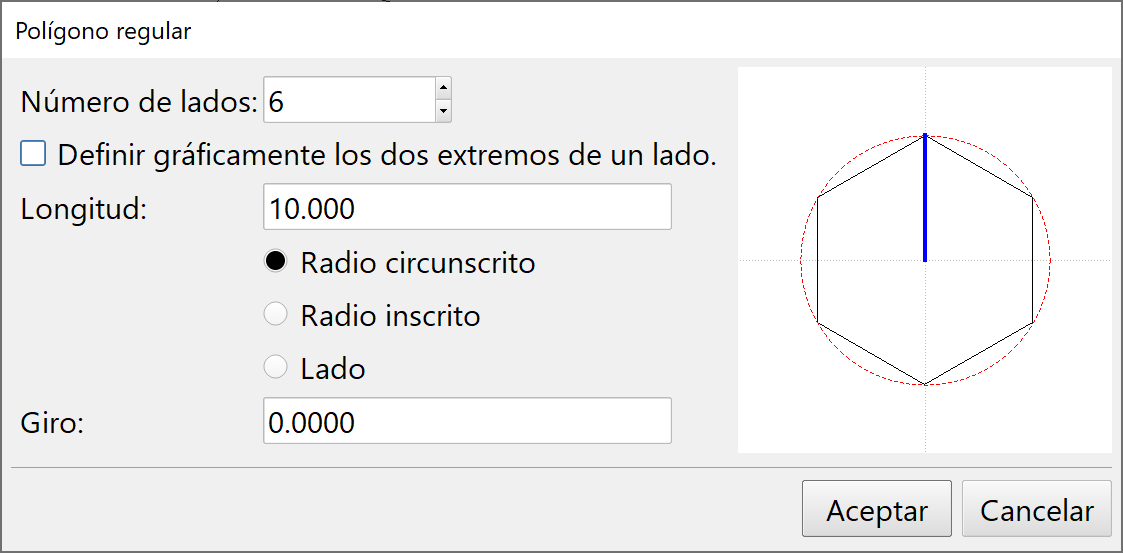

CAD > Formas > Polígono regular, por radio circunscrito

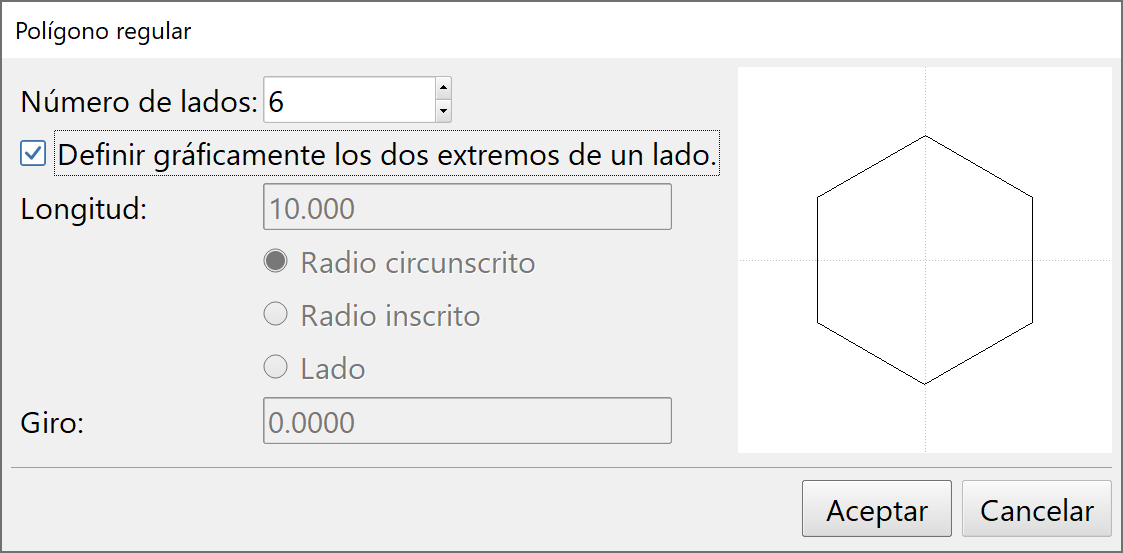

CAD > Formas > Polígono regular, por extremos de un lado
