Levantamiento y Cálculo > Gestión de puntos > Generar puntos

Al ejecutar la herramienta de generación de puntos altos y bajos CARTOMAP muestra el diálogo de la herramienta, donde se especificarán sus parámetros:

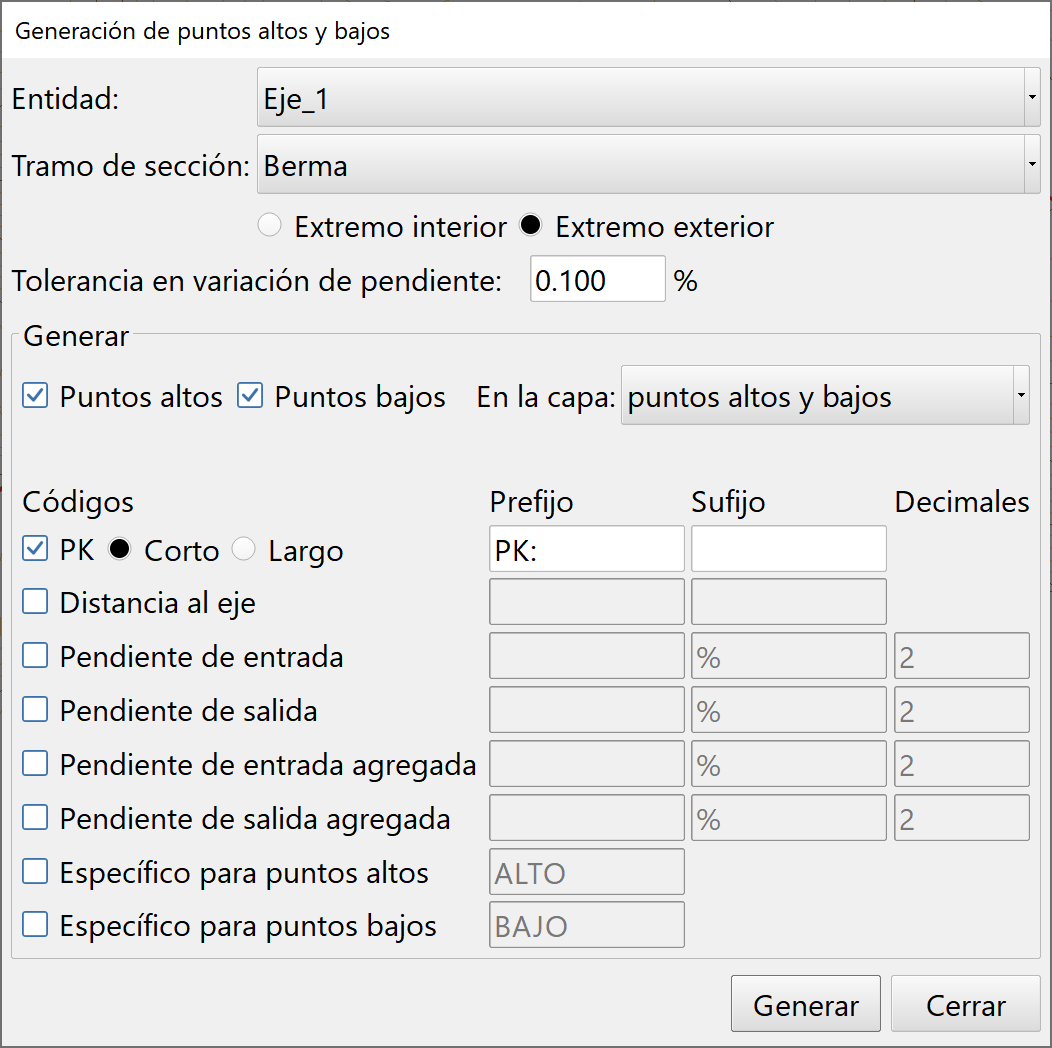

Levantamiento - Puntos - Generar puntos - Puntos altos y bajos, diálogo

Los datos de la herramienta son los siguientes:

Entidad	Entidad con QUADS calculados, de la que se calcularán los puntos altos y bajos
Tramo de sección	Se explorarán los QUADS generados por el tramo de sección tipo seleccionado
Interior/exterior	Se examinará los puntos más cercanos al eje (interior) o más lejanos (exterior) de cada QUAD
Tolerancia en variación de pendiente	Se considera que un punto es alto o bajo si la variación de pendiente entre la recta que lo une al punto alto o bajo anterior y la recta que lo une al punto alto o bajo posterior, no excede esta tolerancia

Los puntos que se generarán se definen mediante los siguientes parámetros:

Puntos altos	Marcando esta casilla se generarán puntos altos
Puntos bajos	Marcando esta casilla se generarán puntos bajos
Capa	Todos los puntos generados se guardarán en la capa seleccionada

Opcionalmente se pueden definir los códigos que automáticamente se asignarán a los puntos generados:

PK	Genera un código con el PK correspondiente, en formato corto o largo y con prefijo y sufijo opcional
Distancia al eje	Genera un código con la distancia al eje (positiva o negativa) con prefijo y sufijo opcional
Pendiente de entrada	Genera un código con la pendiente de entrada al punto, con prefijo y sufijo opcional y número de decimales dado. Esta pendiente es la existente entre el punto generado y el punto inmediatamente anterior en la secuencia de QUADS, que no tiene porqué ser un extremo alto o bajo
Pendiente de salida	Genera un código con la pendiente de salida del punto, con prefijo y sufijo opcional y número de decimales dado. Esta pendiente es la existente entre el punto generado y el punto inmediatamente posterior en la secuencia de QUADS, que no tiene porqué ser un extremo alto o bajo
Pendiente de entrada agregada	Genera un código con la pendiente existente desde el extremo (alto o bajo) anterior, con prefijo y sufijo opcional y número de decimales dado.
Pendiente de salida agregada	Genera un código con la pendiente existente hasta el extremo (alto o bajo) posterior, con prefijo y sufijo opcional y número de decimales dado.
Específico para puntos altos	Código definido por el usuario que se asignará solo a los puntos altos
Específico para puntos bajos	Código definido por el usuario que se asignará solo a los puntos bajos

Al pulsar Generar se calculan y se crean los puntos altos y/o bajos, según lo especificado por el usuario.
