SurvCE es un formato original de Tripod Data Systems, con unos 30 años de historia, y que permite una codificación exhaustiva de los datos de campo.
En líneas generales, se trata de un archivo con Índice + X + Y + Z + código separador por punto y coma ‘;’. Si CARTOMAP detecta un ‘; en la primera línea lo considerará un archivo procedente de SurvCE.

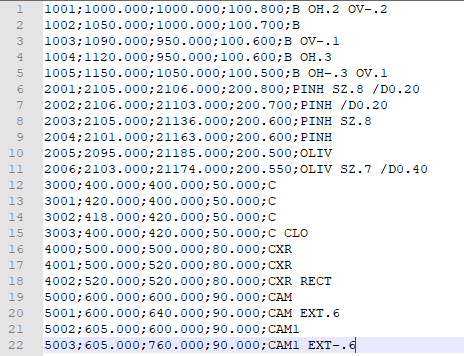

Ejemplo de archivo en formato ASCII de SurvCE
Esta importación considera el código con parámetros y valores asociados. Los parámetros soportados actualmente son:

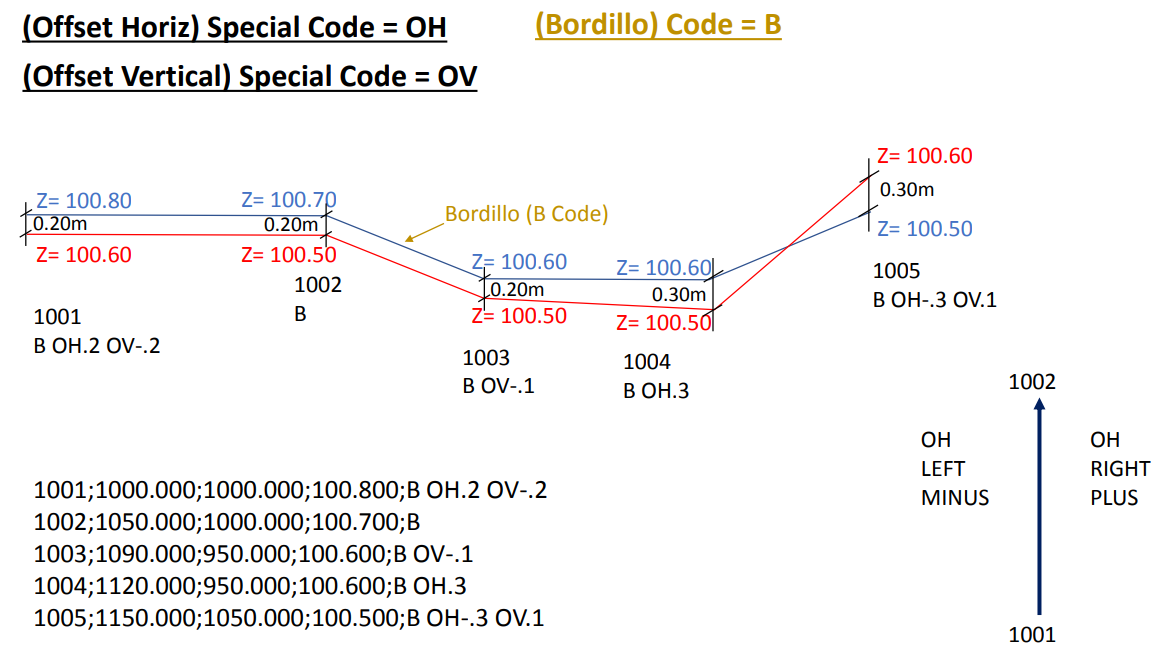

•OH – Offset Horizontal: Establece un desplazamiento horizontal entre el punto medido y el siguiente con el mismo código. Se mantiene durante el procesamiento de puntos con el mismo código. Se debe indicar explícitamente OH.0 para quitar su efecto.
•OV – Offset Horizontal: Establece un desplazamiento vertical sobre el punto medido y los siguientes con el mismo código. Se mantiene durante el procesamiento de puntos con el mismo código. Se debe indicar explícitamente OV.0 para quitar su efecto.

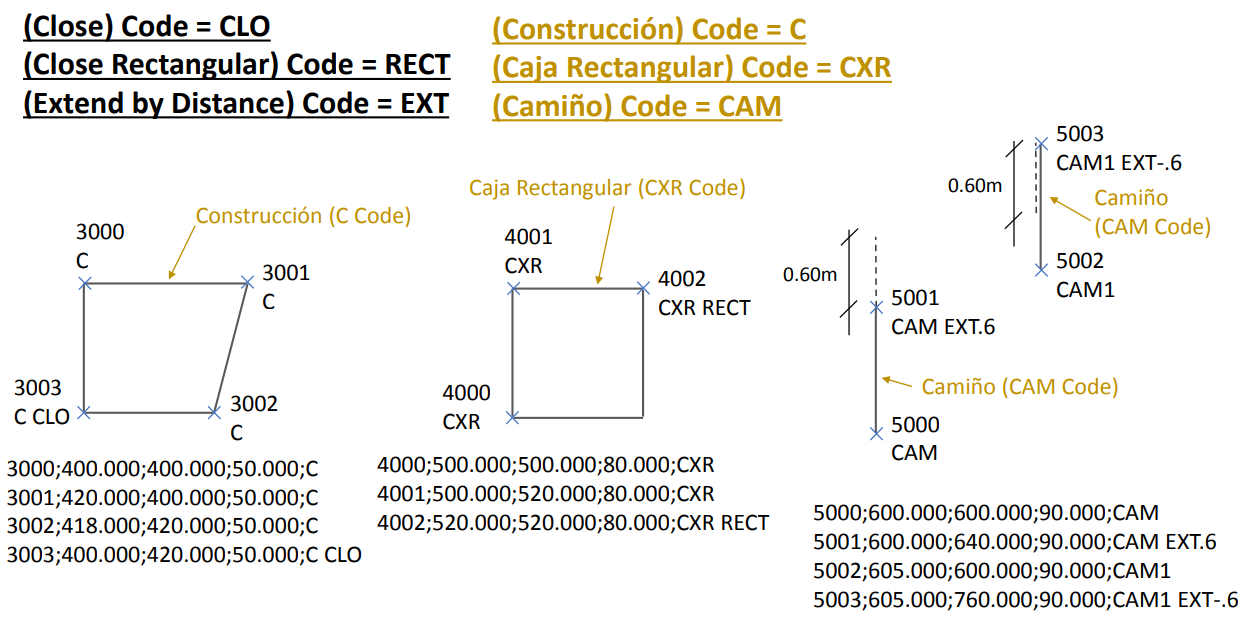

•CLO – Closed: Cierra una superficie desde el punto con este parámetro hasta el primer punto de la misma secuencia de códigos o el siguiente a un parámetro CLO anterior del mismo código.
•RECT – closed RECTangular: Hace un cierre generando un cuarto punto que forma un rectángulo con los 3 precedentes del mismo código y un quinto punto que cierra el rectángulo. Los 3 puntos han de formar una secuencia de aristas continuas.
•EXT – EXTend by distance: Establece una extensión en distancia para la línea desde el punto anterior al actual con el mismo código. La extensión puede ser positiva o negativa.

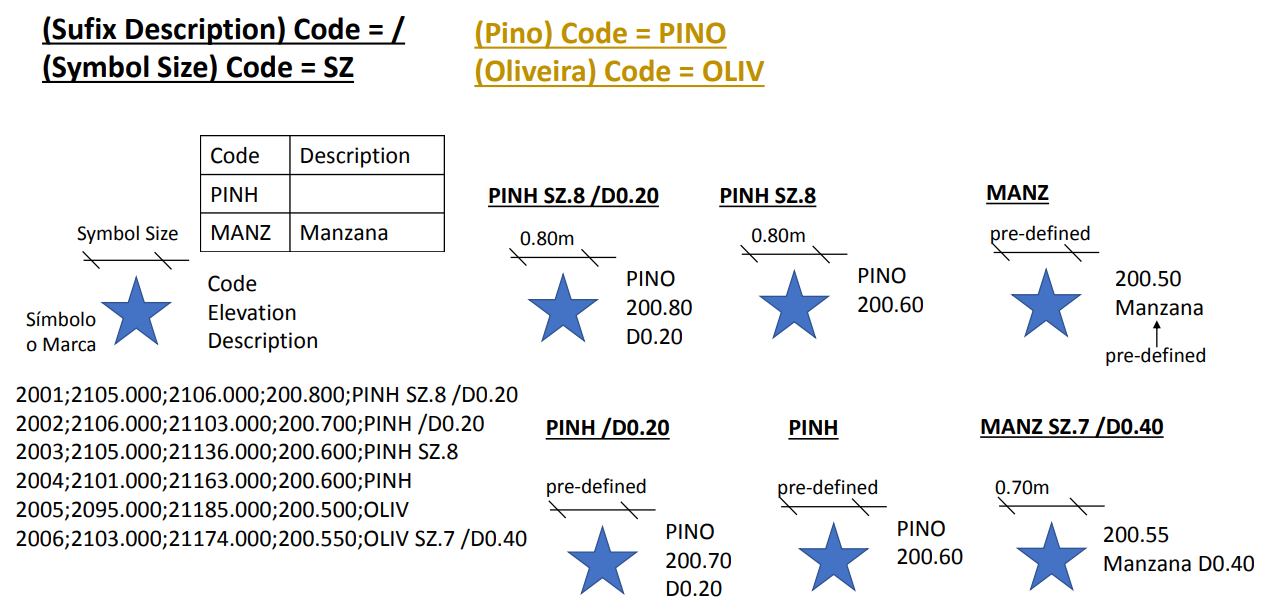

•SZ – symbol SIze: Este parámetro permite establecer un valor de escala adicional sobre los códigos de tipo símbolo.
•/ - symbol description: Permite establecer una descripción asociada a un símbolo- Por ahora no tiene utilidad ya que deberemos de incluir ese valor en los símbolos y la opción de mostrarlos en la vista 2D.
