Anterior| Formatos ASCII > Siguiente Puntos en coordenadas geográficas |
Mediante este tipo de formato se pueden leer puntos en coordenadas geográficas, desde la Calculadora geodésica de CARTOMAP, el resultado serán nuevas coordenadas en el sistema configurado en dicha calculadora.
En el siguiente ejemplo se explica como obtener coordenadas proyectadas a partir de coordenadas geográficas, sin llevar a cabo ningún cambio de datum, este proceso es similar al que, en versiones anteriores, se realizaba desde Archivo-Centro de Comunicaciones-Archivos-Formato ASCII-Coordenadas geografícas:

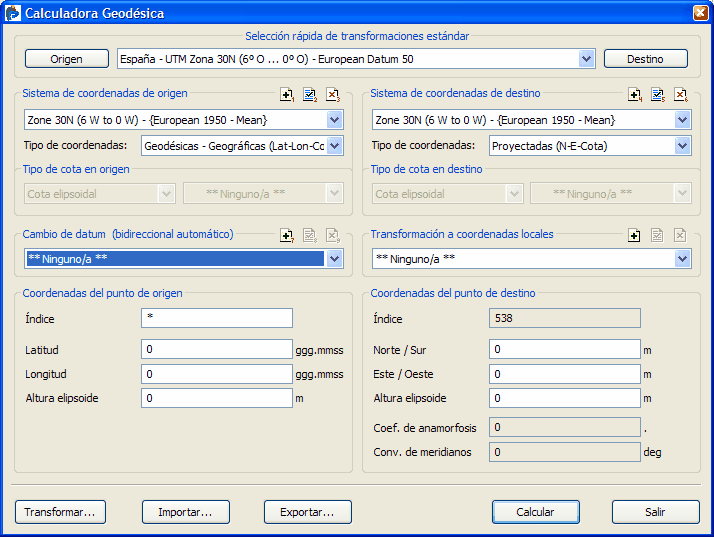

1.Acceder al menú Calculo-Calculadora geodésica. Mediante la lista de selección Selección rápida de transformaciones estándar, seleccionar el sistema de referencia de las coordenadas de origen.
2.Pulsar el botón Origen, el sistema seleccionado se reflejará en el apartado Sistema de coordenadas origen.
3.En este mismo apartado, Sistema de coordenadas de origen, seleccionar como Tipo de coordenadas Geodésicas-Geográficas (Lat-Lon-Cota).
4.Pulsar el botón Destino, el sistema seleccionado se reflejará en el apartado Sistema de coordenadas destino.
5.En este mismo apartado, Sistema de coordenadas de destino, seleccionar el tipo de coordenadas que se desea obtener, normalmente Proyectadas (N-E-Cota).
6.En el apartado Cambio de datum (bidireccional automático) seleccionar la opción **Ninguno/a**.
7.Pulsar el botón Importar, se abrirá la ventana Importación de archivos en coordenadas geodésicas, proyectadas
8.Seleccionar el archivo de texto que contiene los puntos en coordenadas geográficas y, acto seguido, pulsar Abrir.
9.De nuevo en la ventana Calculadora geodésica, pulsar el botón Salir. Los puntos leídos habrán quedado almacenados en la capa activa.
El archivo que contiene los datos ha de tener la siguiente estructura:
1 040°25'08.438"N 003°32'49.580"W 646.1
2 040°25'07.503"N 003°32'50.955"W 647.2
3 040°25'07.208"N 003°32'51.860"W 647.6
4 040°25'07.147"N 003°32'52.026"W 646.4
5 040°25'06.753"N 003°32'52.580"W 649.2
•1ª Columna: Índice del punto. Esta columna es opcional.
•2ª Columna: Latitud del punto. El formato ha de ser grados-minutos-segundos.
•3ª Columna: Longitud del punto. El formato ha de ser grados-minutos-segundos.
•4ª Columna: Cota del punto.
•5ª Columna y resto: Puede contener tantas columnas como códigos tenga asignado cada punto (uno por columna adicional).
