Esta opción permite insertar símbolos de forma puntual. Se acceder a ella desde el menú Dibujo-Auxiliares-Símbolos-Asignación-Puntual o desde la barra de herramientas Dibujo-Símbolos pulsando el botón
.

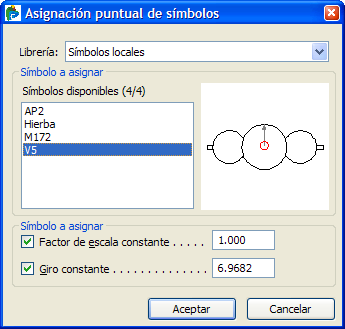

Al activarla se abririrá la ventana Asignación puntual de símbolos desde la que se ha de seleccionar el símbolo a insertar.
Librería: Lista de selección que permite importar símbolos previamente creados y guardados en otro archivo de CARTOMAP. Si se escoge la opción Símbolos locales, se mostrarán en la lista Simbolo a asignar los símbolos contenidos en el archivo de trabajo. Si se escoge la opción Añadir una librería de símbolos, en esta lista aparecerán únicamente los símbolos contenidos en el archivo indicado. Para volver a previsualizar o insertar un símbolo local, basta con seleccionar de nuevo Símbolos locales. Se puede volver nuevamente a la librería, o añadir otros archivos que contengan símbolos, desplegando la lista Librería y escogiendo la ruta al archivo préviamente indicado como líbrería o añadir otra mediante la opción Añadir una librería de símbolos respectivamente:
Símbolo a asignar: Muestra todos los símbolos existentes en el archivo.
Factor de escala constante: Permite seleccionar un factor de escala constante para el símbolo.
Giro constante: Permite seleccionar un giro constante para el símbolo.
|
Para asignar de forma puntual un símbolo bastará con escogerlo mediante la lista de selección Símbolo a asignar (se mostrará su contenido en la ventana de previsualización) y activar, si fuese el caso, los indicadores Factor de escala constante y Giro constante, introduciendo para los mismos los valores de oportunos. Si estos campos no estuviesen activados al aceptar la ventana, después de indicar el punto de inserción para el símbolo, se deberá indicar la escala y la orientación del mismo a partir del seguimiento gráfico del cursor. El factor de escala y la orientación están referidos al tamaño y orientación del símbolo en el momento de generarlo. Si el símbolo se creó con tamaño 0, no modificará su tamaño aunque así se indique. Los símbolos se insertarán en la entidad actual y ésta no puede ser la propia entidad tipo Dibujo en planta 2D-Símbolo. |
