Anterior| Referencia > Edición > Siguiente Atributos |
Un atributo es una etiqueta o identificador que enlaza datos con un elemento gráfico. La información de atributo extraída de un dibujo puede utilizarse en una hoja de cálculo o una base de datos para generar listas, cada atributo equivale a un nombre de columna en una tabla. Cada elemento puede tener asociado más de un atributo, siempre que éstos tengan identificadores distintos.

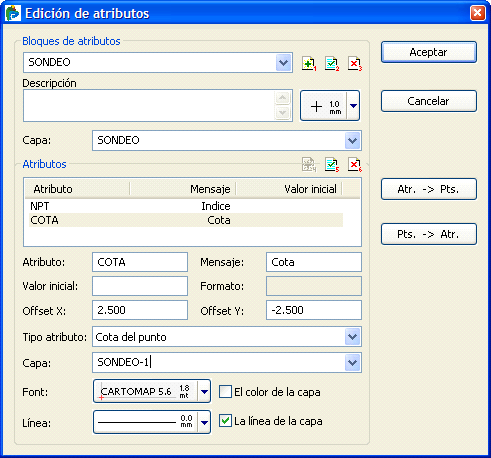

Al seleccionar Edición-Atributos , se abrirá la ventana Edición de Atributos (también se accede a ella pulsando Contol+Mayúsculas+A):
Bloques de atributos: Este apartado agrupa las características de cada bloque de atributos. Se puede Añadir, Modificar o Eliminar un bloque de atributos mediante los botones
.
Descripción: Permite introducir un texto para describir el bloque de atributos
Tipo de marca: Permite seleccionar el tipo de marca con el que se muestra el bloque de atributos.
Capa: Muestra la capa a la que pertenece el bloque de atributos.
Atributos: Este apartado muestra la lista de atributos del bloque de atributos seleccionado, y permite Añadir, Modificar o Eliminar cada uno de ellos mediante los botones .
Atributo: Nombre del atributo.
Mensaje: Descripción del atributo.
Valor inicial: Valor por defecto del atributo.
Offset X: Distancia sobre el eje X (en mm) desde la marca del bloque de atributos hasta el texto que indica el valor del atributo.
Offset Y: Distancia sobre el eje Y (en mm) desde la marca del bloque de atributos hasta el texto que indica el valor del atributo.
Tipo de atributo: Lista que permite seleccionar el tipo de atributo y que servirá para relacionar los atributos con los puntos de CARTOMAP. Por ejemplo, si el atributo indica la cota del punto, se deberá seleccionar como tipo de atributo Cota del punto para que pueda asignarle dicho atributo como cota del punto en CARTOMAP. Están disponibles las siguientes opciones: Coordenada X, Coordenada Y, Cota del punto, Datos constantes, Datos del usuario, Fecha, Índice del punto.
Capa: Muestra la capa en la que se almacenan los atributos del bloque seleccionado.
Font: Selector de tipo de letra para seleccionar la que muestra los datos del atributo. La opción El color de la capa activada, le asignará el color por defecto de la capa a la que pertenece.
Línea: Selector de tipo de línea para escoger aquella con la que se van a representar los datos del atributo. La opción La línea de la capa activada, le asignará el tipo de línea por defecto de la capa a la que pertenece.
|
Al modificar un tipo de atributo se pregunta si se quieren propagar los cambios a todos los datos existentes con ese atributo y además se guarda el cambio para futuros puntos insertados con ese atributo. |
Atr.->Pts.: Permite asignar los atributos de un bloque de atributos a los puntos pertenecientes a la capa del bloque de atributos. Para que ciertos datos pasen a ser datos de CARTOMAP, deberá estar seleccionado correctamente el tipo de atributo en la lista Tipo de atributo. De este modo, el atributo que sea del tipo Coordenada X, Coordenada Y, Cota del punto e Índice del punto pasará a ser la X, Y, Z e índice del punto en CARTOMAP, modificando el dato que ya pudiera tener.
Pts.->Atr.: Permite crear atributos a partir de los datos del punto (Índice, X, Y, Z). Para ello, se debe crear un bloque de atributos con los atributos del tipo que se quiera traspasar. Esta opción servirá para exportar datos de CARTOMAP como atributos.
