Anterior| Crear un proyecto > Entrada de datos > Directa > Estación total > Siguiente Toma de puntos inaccesibles (excéntricas) |
Para realizar una medida excéntrica, es decir, de un punto inaccesible, los pasos a seguir son los siguientes:

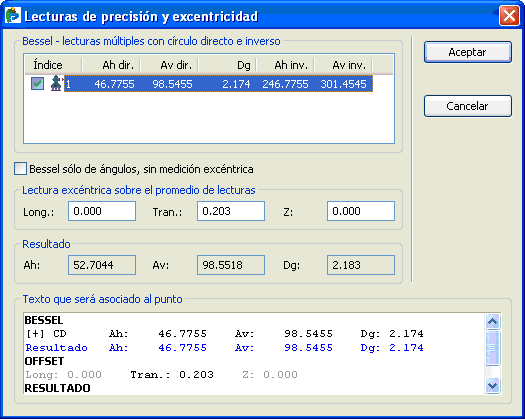

1.Pulsar el botón de Lecturas de precisión y/o excéntrica
de la barra de herramientas de la Estación total, se abrirá la ventana de Lecturas de precisión y excentricidad.
2.A continuación, pulsar el botón Medir ángulos y distancias
, en el apartado Bessel lecturas múltiples con círculo directo e inverso se muestran los datos de la medida realizada:
3.Se puede ver que en el apartado Resultado se muestran los mismos datos que en Bessel lecturas múltiples con círculo directo e inverso, ya que todavía no se ha realizado una lectura de ángulos colimando la verdadera posición del punto, o no se han entrado por teclado los valores de desplazamiento longitudinal, transversal o de cota.
4.Cuando no se conoce el valor de los desplazamientos, habrá que realizar una lectura de datos angulares, pulsando el botón Medir sólo ángulos
. Se calcularán automáticamente los desplazamientos y, en los campos del apartado Resultado, se actualizan los valores de ángulo horizontal y vertical y se recalculará la distancia geométrica con estos nuevos ángulos:
5.En caso de conocer los desplazamientos, se pueden introducir por teclado en el campo correspondiente. Automáticamente se actualizarán los valores de ángulo horizontal, vertical y distancia geométrica en los campos Ah, Av y Dg del apartado Resultado.
|
Los valores introducidos manualmente en los campos del apartado Lectura excéntrica sobre el promedio de lecturas, se consideran del siguiente modo: Long.: si el valor introducido es positivo, CARTOMAP considerará que el punto desplazado se encuentra más lejos que el prisma en la alineación estación total prisma. Si el valor es negativo, considerará que el punto desplazado se encuentra más cerca de la estación total que el prisma. Tran.: si el valor introducido es positivo, CARTOMAP considerará que el punto desplazado se encuentra a la derecha de la alineación estación total prisma. Si es negativo, considerará que el punto se encuentra a la izquierda de la alineación. Z: si el valor introducido es positivo, CARTOMAP considerará que la cota del punto desplazado es mayor que la de la posición del prisma, es decir, que el punto inaccesible está más alto que el leído. Por el contrario, si el valor es negativo, considerará que la cota de éste es menor. |
6.Si se considera que los datos tomados son buenos, pulsar la tecla Aceptar. El nuevo punto/estación se creará de acuerdo con las medidas indicadas en el apartado Resultado.
