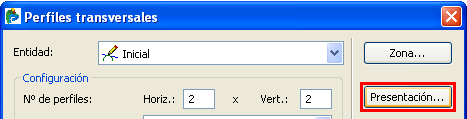

Al pulsar el botón Presentación en la ventana Perfiles transversales:
se abre la ventana Presentación de los transversales, desde ella el usuario puede configurar los distintos elementos gráficos de los perfiles:
En ella aparecen los siguientes campos:
Terreno: en este primer apartado aparecen distintos controles y opciones para configurar la representación en el perfil de los distintos modelos digitales y tramos de sección tipo.
Nivel, lista de de selección para escoger el nivel de cota asociado al modelo digital del terreno o tramos de sección tipo cuya presentación sobre el perfil se va a configurar. El control de tipo de línea adjunto permite escoger el color y tipo de línea con el que que se dibujará sobre el perfil el elemento asociado al nivel seleccionado.
Rellenar estratos por tipo de terreno: al activar esta opción, en el perfil se mostrarán los diferentes tipos de terreno o estratos asignados a la entidad sobre la que se está trabajando.
Capa vegetal: Al activar esta opción, si la entidad con la que se está trabajando tiene asignada capa vegetal, está se dibujará sobre los perfiles de acuerdo con el tipo de trama seleccionado mediante el control de trama Normal.
Si además de capa vegetal, la entidad también tiene definido un saneo, la zona de capa vegetal que coincida con éste aparecerá representada sobre el perfil con la trama seleccionada mediante el control de trama En saneo.
Zonas de cubicación: en este apartado se encuentran las siguientes opciones:
Rellenar cajeo: al activar esta opción, las superficies comprendidas entre los niveles de los que se solicita cubicación, se rellenarán con el tipo de terreno asignado a cada uno de ellos en la ventana Edición de niveles de cota.
Saneo: al activar esta opción, si la entidad de trabajo tiene una caja de saneo asignada, dicha zona se rellenará en los perfiles con el tipo de trama seleccionado mediante el control de trama situado a su derecha.
Mostrar múltiples ejes: Esta opción permite mostrar en los transversales los QUADs calculados sobre otros ejes, diferentes a la entidad seleccionada como eje del perfil. Solo es posible visualizar el dibujo; los datos seleccionados en el perfil sólo harán referencia a los elementos asignados al eje del mismo.
