Anterior| Referencia > Ver> Barras de herramientas > Siguiente Utilidades de la Vista 2D |
La barra Utilidades de la vista 2D permite gestionar los planos girados y configurar las marcas de posicionamiento de las vistas 2D. Todas las opciones accesibles desde ella lo están también desde el menú Ver-Utilidades de la vista 2D.
Cada uno de los botones representados realiza la siguiente función:
: Permite configurar las marcas de posicionamiento de una vista 2D .
: Permite acceder a la configuración de los planos girados .
: Al pulsar el botón, la vista 2D queda centrada sobre el primero de los planos añadidos.
:Al pulsar el botón, la vista 2D queda centrada en el plano anterior al actualmente mostrado en la vista 2D.

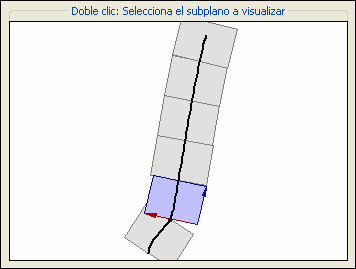

: Al pulsar este botón, aparece una previsualización de la vista 2D con todos los planos creados, el actual aparece resaltado en morado, el resto en gris. Pulsando con el ratón sobre cualquiera de ellos quedará seleccionado como actual, es decir, aparecerá en la vista 2D de la ventana .
: Al pulsar el botón, la vista 2D queda centrada en el plano creado a continuación del actualmente mostrado en la misma.
: Al pulsar el botón, la vista 2D queda centrada sobre el último de los planos añadidos.
: Al pulsar este botón, se retoma la vista 2D global de la ventana de trabajo.
Ver también...
