CARTOMAP permite generar, transversalmente a un eje, cualquier punto que el usuario precise. Estos puntos pueden tomar la cota de cualquier MDT o grupo de tramos de secciones tipo.
El proceso para crear estos puntos es el siguiente:
1.Crear o seleccionar la capa en la que se han de guardar los nuevos puntos, ya que se almacenarán en la capa activa en el momento de su generación.

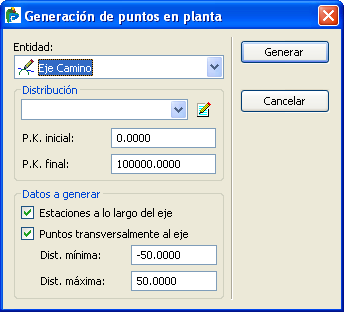

2.Acceder al menú Cálculo/ Generación de puntos transversalmente.. se abrirá la ventana Generación de puntos en planta:
3.Mediante la lista de selección del campo Entidad escoger la que contiene el eje a partir del cual se van a generar los puntos.
4.Pulsar el botón modificar

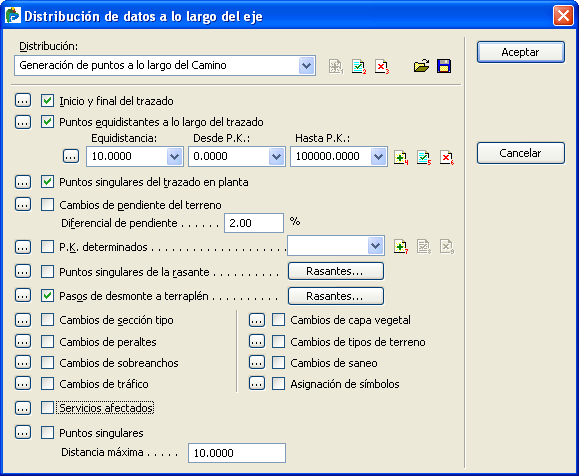

se abrirá la ventana Distribución de datos a lo largo del eje. Añadir o seleccionar la distribución longitudinal que marcará los PK del eje a partir de los que se generarán los puntos.

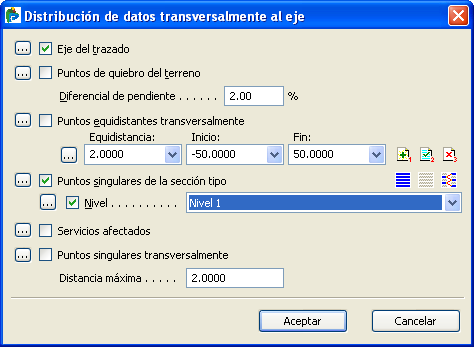

5.Pulsar el botón Aceptar, se abrirá la ventana Distribución de datos transversalmente marcar los puntos transversales a cada PK en los que se crearán los puntos, activando las diferentes opciones que aparecen en ella:
6.Antes de salir de esta ventana, pulsar el botón
situado a la derecha de las opciones marcadas, se abrirá la ventana Presentación de los datos en los transversales:
|
Este paso es fundamental ya que permite seleccionar la cota que han de tomar los puntos |
7.Seleccionar el elemento del cual se ha de tomar la cota: de un MDT o de las secciones tipo asignadas a la entidad, activando una de las dos opciones Cota del terreno o Cota de la sección tipo.
8.Por último, mediante la lista de selección de la opción marcada, seleccionar el nivel ligado al MDT o tramos de sección tipo del cual se tomará la cota.
9.Pulsar el botón Aceptar de esta ventana y el de la ventana Distribución de datos transversalmente. De nuevo en la ventana Generación de puntos en planta introducir los PK entre los que se desea generar los puntos en los campos PK inicial y PK final. Esta opción sirve para limitar la zona del trazado en la que se han de crear los nuevos puntos, introducir valores por exceso si se quieren crear a lo largo de todo el trazado.
10.Activar o no la opción Estaciones a lo largo del eje según se quiera o no crear estaciones en los PK del eje marcados en la distribución longitudinal. Las estaciones tomarán la cota del MDT activo.
11.Activar la opción Puntos transversalmente al eje, esta opción sirve para limitar la distancia transversal al eje a la que se desea generar los puntos. Introducir valores por exceso para que se creer de acuerdo con las opciones seleccionadas en la distribución transversal. Si no se activa, no se generará ningún punto
12.Para finalizar, pulsar el botón Generar. Los puntos se crearán automáticamente en la capa seleccionada como actual.
