Las secciones tipo definen las geometrías que posteriormente se aplicarán a lo largo de un eje para calcular una determinada obra.

Estas geometrías habitualmente se componen de tramos rectos (aunque también pueden tener tuberías, arcos, símbolos, etc.). Estos tramos pueden tener una anchura y pendiente variables, o incluso relacionadas con entidades de dibujo en planta (por ejemplo, un tramo de acera que se prolonga hasta la intersección con una entidad de dibujo de las fachadas de los edificios en planta).

Las asignaciones permiten asociar distintos atributos a lo largo de un eje: Secciones tipo, capa vegetal, peraltes, sobreanchos, etc.

Una vez asignada al menos una sección a lo largo de un eje podrá realizar el Cálculo de QUADs.

Acceso al editor de secciones tipo

Se dispone de un acceso por teclado pulsando Ctrl + T (por defecto, puede cambiarse en Editor de accesos directos), o desde el menú de Trazado > Editor de secciones tipo:

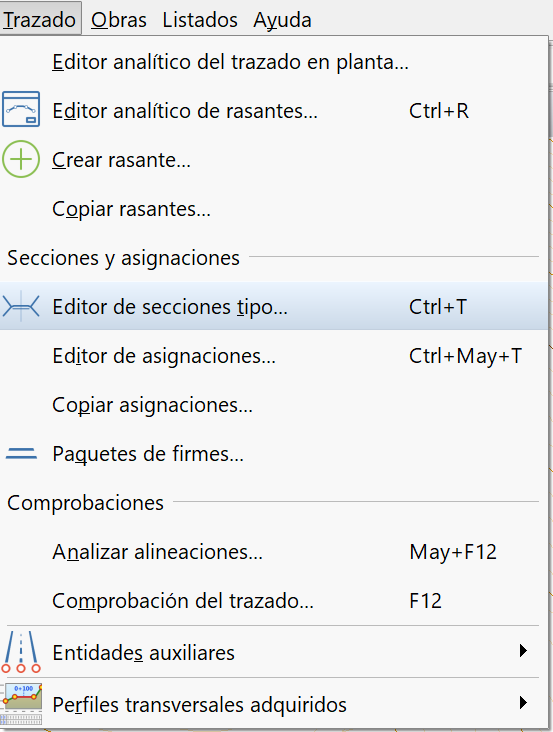

Acceso desde el menú de Trazado > Editor de secciones tipo

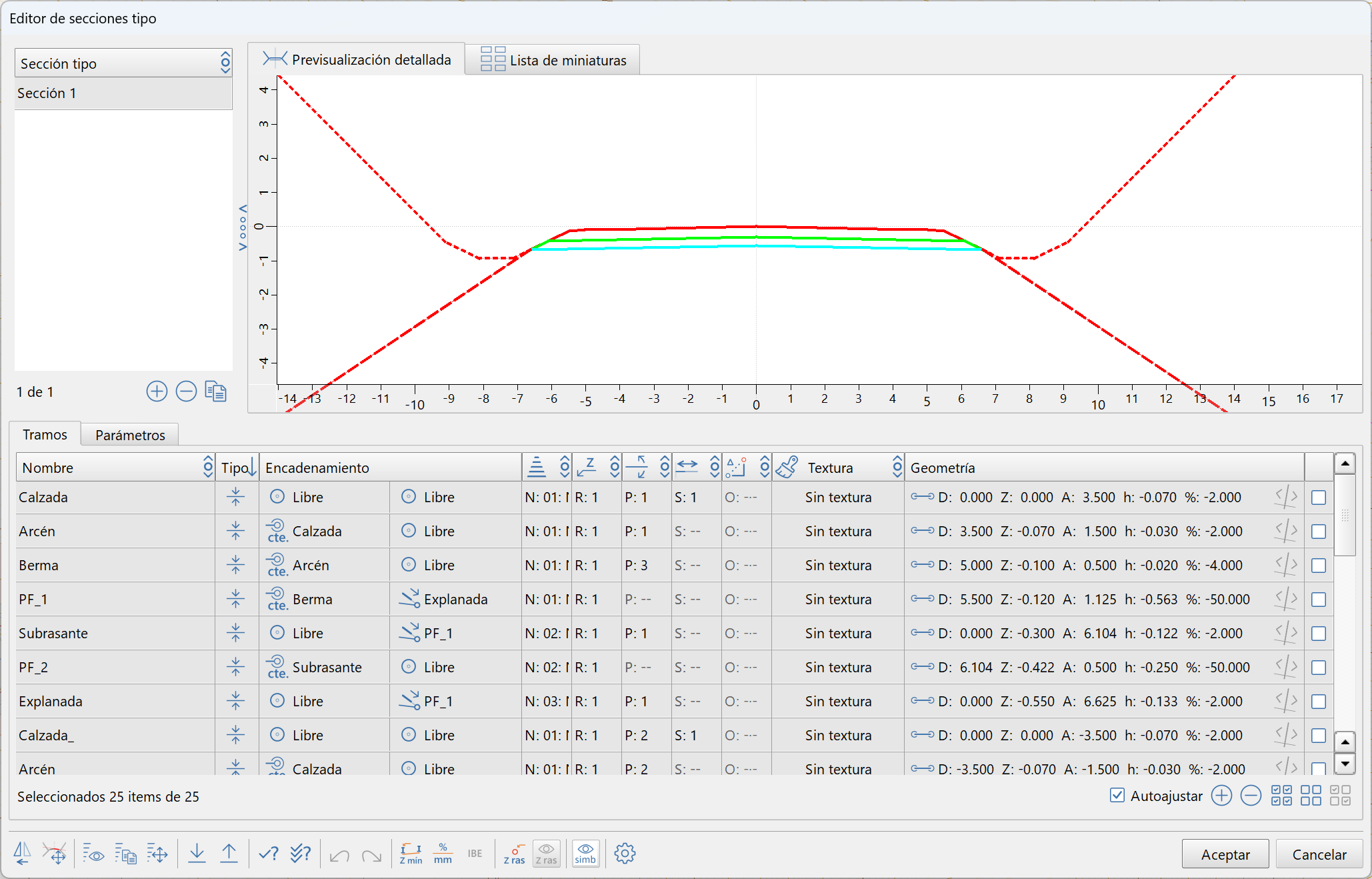

Editor de secciones tipo con todos sus tramos resaltados

Acceso al editor de asignaciones

Se dispone de un acceso por teclado pulsando Ctrl + May + T (por defecto, puede cambiarse en Editor de accesos directos), o desde el menú de Trazado > Editor de asignaciones:

Acceso desde el menú de Trazado > Editor de secciones tipo
