Las herramientas de generación y edición de taludes están agrupadas en la barra de CAD Taludes:

Por dos puntos: permite dibujar un talud a partir de los puntos de cabeza y pie de talud señalados por el usuario.

Modificar talud: permite modificar la posición de los puntos de píe o cabeza de talud. Para que no se altere el suavizado de un talud ni su continuidad, se deberá modificar también el tramo adyacente al extremo modificado, de forma que dichos extremos sigan siendo colindantes.

Edición de parámetros: permite editar los parámetros con los que se dibujarán los taludes. Estos parámetros afectarán por igual a todos los taludes dibujados o que se vayan a dibujar en el archivo; no es posible seleccionar parámetros diferentes para taludes diferentes. Al pulsar este botón se abre la ventana Edición de parámetros de taludes:

Distancia entre marcas: Campo para introducir la distancia que separa cada una de las líneas del peine del talud. La distancia puede estar indicada en mm o en mt..

mm: Indica que las unidades de distancia son milímetros y que, además, el valor es independiente de la escala de visualización o de impresión. Es decir, la distancia siempre se visualizará o imprimirá con el tamaño en mm seleccionado.

mt: Indica que las unidades de distancia son metros y que, además, este tamaño se verá afectado por la escala de impresión y por los efectos del zoom.

Marcas pequeñas: Campo para introducir el número de líneas cortas que se dibujarán entre dos líneas largas.

% Tamaño: Proporción (en %) de la longitud de la las líneas cortas en relación a la línea larga, que se dibujará desde la cabeza hasta el pie del talud.

% Suavizado: Proporción (en %) del suavizado de las líneas que unen la cabeza y pie del talud.

Taludes automáticos: permite generar automáticamente los taludes de un eje de trazado. El dibujo de los taludes se apoya en los QUADs generados a partir de tramos de sección tipo del tipo Desmonte y/o Terraplén, por lo que es necesario que el eje tenga asignada alguna sección con tramos de estos tipos y se hayan calculado QUADs previamente. Al activar esta herramienta se abre la ventana Generación de taludes automáticos:

Generar taludes en desmonte: al activar esta opción, se dibujarán taludes apoyados en los QUADs generados a partir de tramos de sección del tipo Desmonte.

Generar taludes en terraplén: al activar esta opción, se dibujarán taludes apoyados en los QUADs generados a partir de tramos de sección del tipo Terraplén.

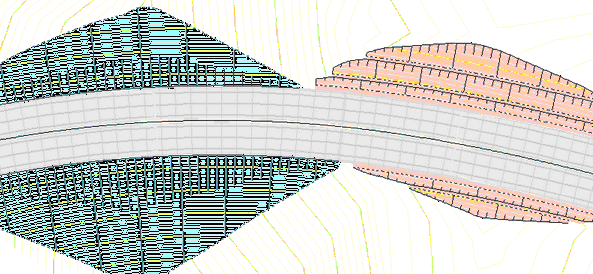

Pulsar Aceptar y seleccionar la entidad sobre la que se han calculado los QUADs. Los taludes se dibujarán en la entidad activa:
