Para seleccionar el tipo de trama de relleno de un elemento gráfico CARTOMAP usa el control de trama
, mostrando el estilo, color y grosor de línea, del tipo de trama seleccionado en ese momento. Se pueden asignar tramas predefinidas por el sistema, el usuario únicamente ha de seleccionar los colores con los que se dibujará la trama, basarlas en imágenes (BMP o JPG) o personalizar el tramado. En este último caso, el usuario, además del color, puede seleccionar el grosor de las líneas así como su inclinación y separación.

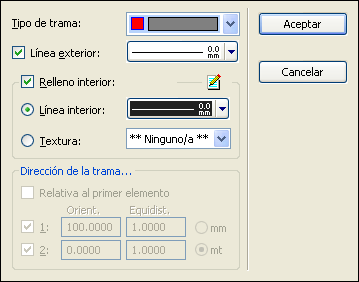

Al desplegar el control de trama se abrire la siguiente ventana, desde la que se puede seleccionar un tipo diferente. Los campos que aparecen en esta ventana hacen referencia a lo siguiente:
Tipo de trama: Lista desplegable para seleccionar el tipo de trama a utilizar. Los tipos disponibles son los siguientes:
: Se aplicará una trama de relleno sólida. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. El interior se rellenará con una trama sólida del color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama de líneas horizontales. La línea del contorno de la superficie se adecuará al color y grosor escogidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama de líneas verticales. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama de líneas inclinadas 150 g. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama de líneas inclinadas 250 g. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama formada por una retícula de líneas horizontales y verticales. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: Se aplicará una trama formada por una retícula de líneas inclinadas 50 y 250 g. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
: No se aplicará ninguna trama de relleno.
: Se aplicará una trama sólida basada en una textura. La línea del contorno de la superficie se adecuará al color y grosor establecidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. El interior se rellenará con una trama sólida basada en la textura escogida mediante el selector de la opción Textura. Si no se ha creado previamente ninguna textura, se puede crear pulsando el botón
, situado junto al campo Relleno Interior.
: Se aplicará una trama de una o dos líneas definida por el usuario. La línea del contorno de la superficie se adecuará al color y grosor definidos mediante el selector de la opción Línea exterior, caso de estar activada dicha opción. La trama interior se dibujará con el color escogido mediante el selector de la opción Línea interior.
