CARTOMAP dispone de elementos de trazado (líneas arcos y clotoides) con los que se puede definir o importar cualquier trazado. Las alineaciones nos proporcionan una información que agrupa varios elementos de trazado y determina los vértices, puntos de control, etc. necesarios para realizar tareas más avanzadas.

Interpretación de alineaciones en planta

CARTOMAP interpreta los diversos tipos de alineaciones que suelen utilizarse en proyectos de carreteras:

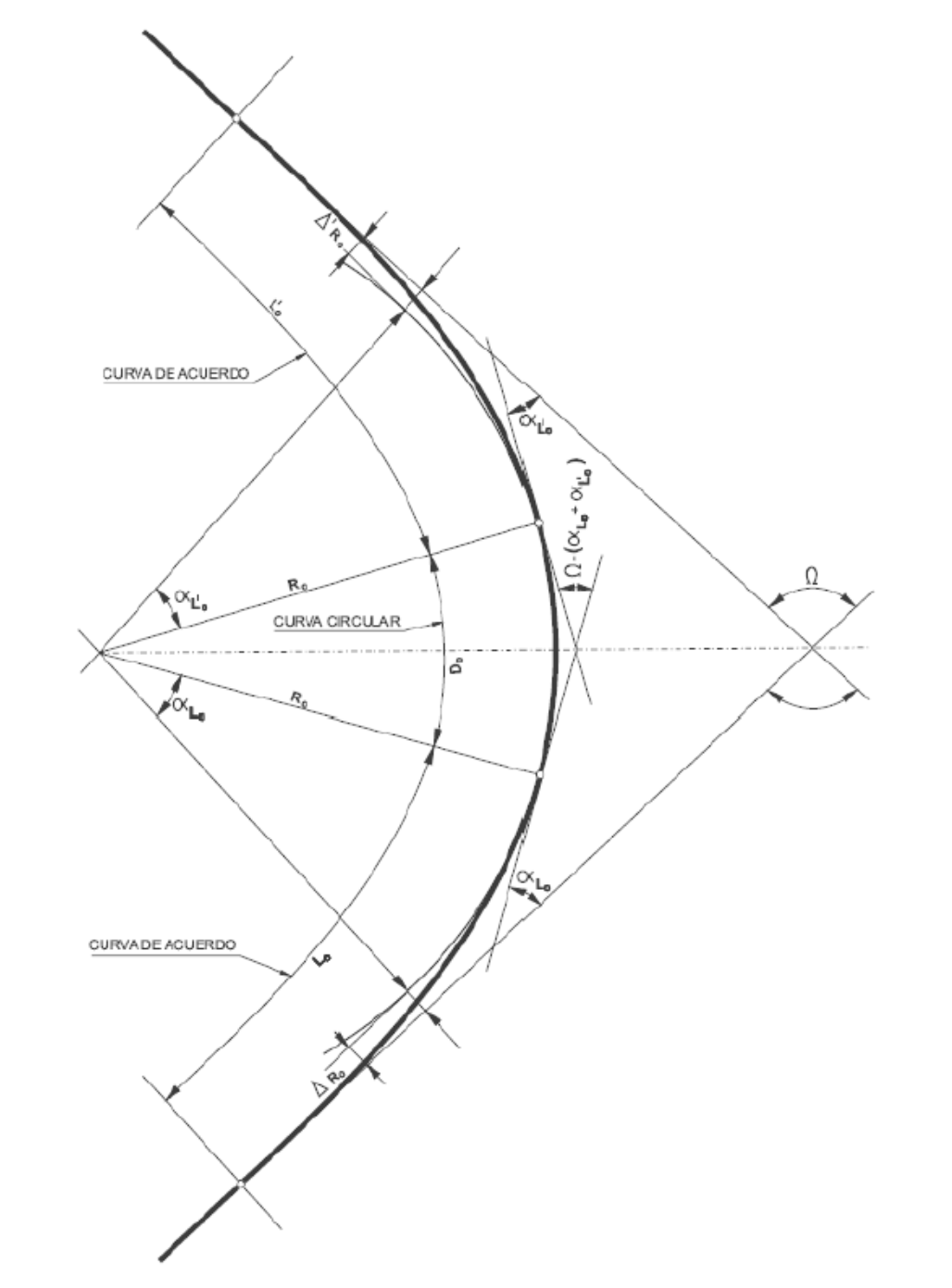

1.Alineación curva tipo I constituida por una curva circular central y dos curvas de acuerdo.

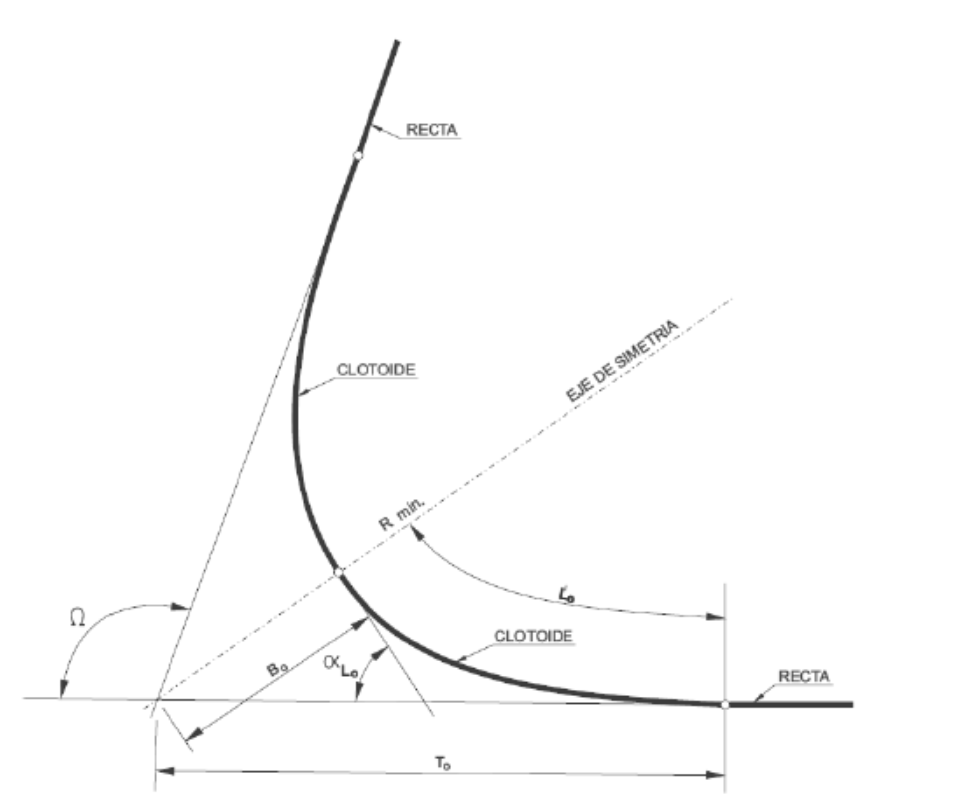

2.Alineación curva tipo II constituida por dos curvas de acuerdo en punta.

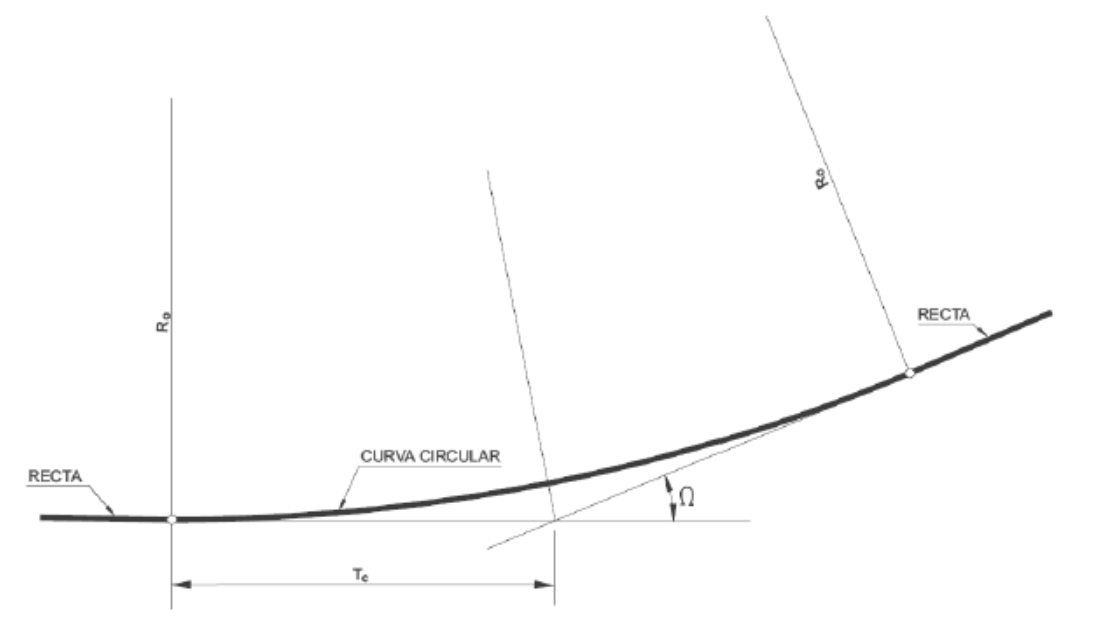

3.Alineación curva tipo III constituida por una curva circular

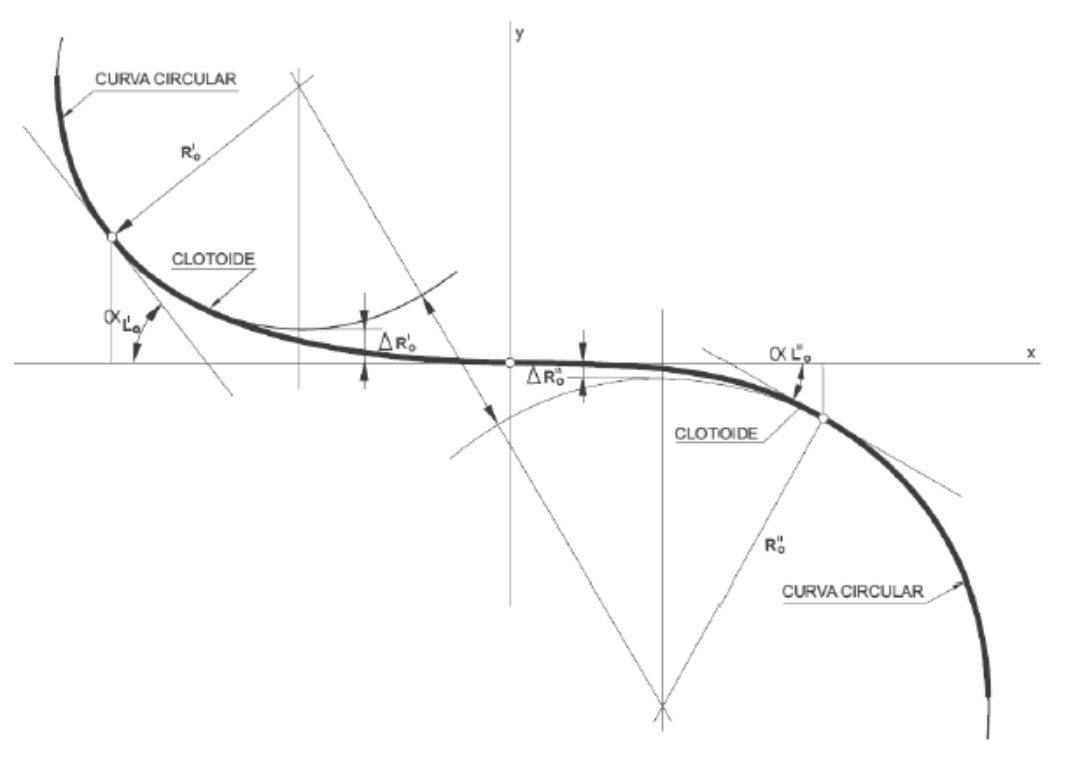

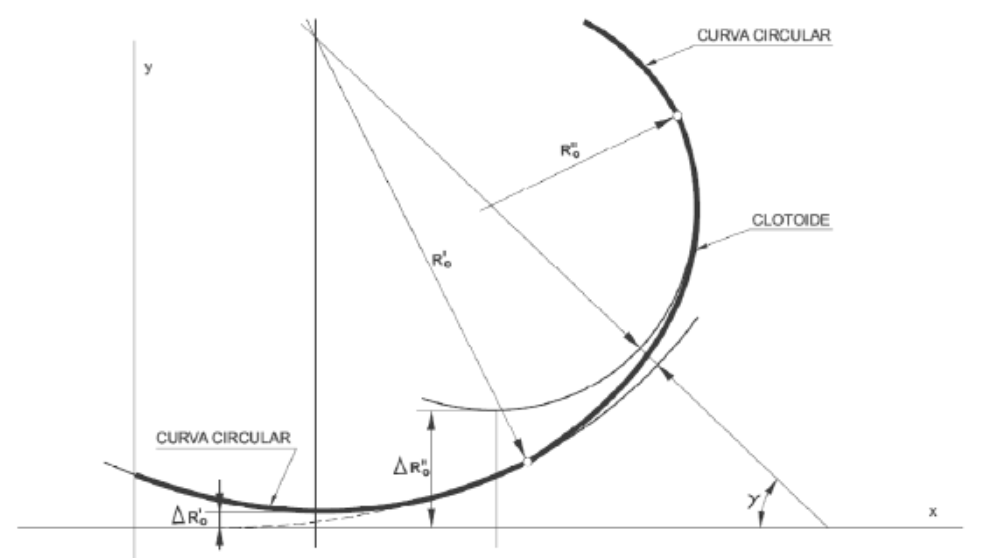

4.Alineación curva tipo IV constituida por dos curvas circulares enlazadas con dos curvas de acuerdo.

5.Alineación curva tipo V constituida por dos curvas circulares unidas por una curva de acuerdo intermedia.

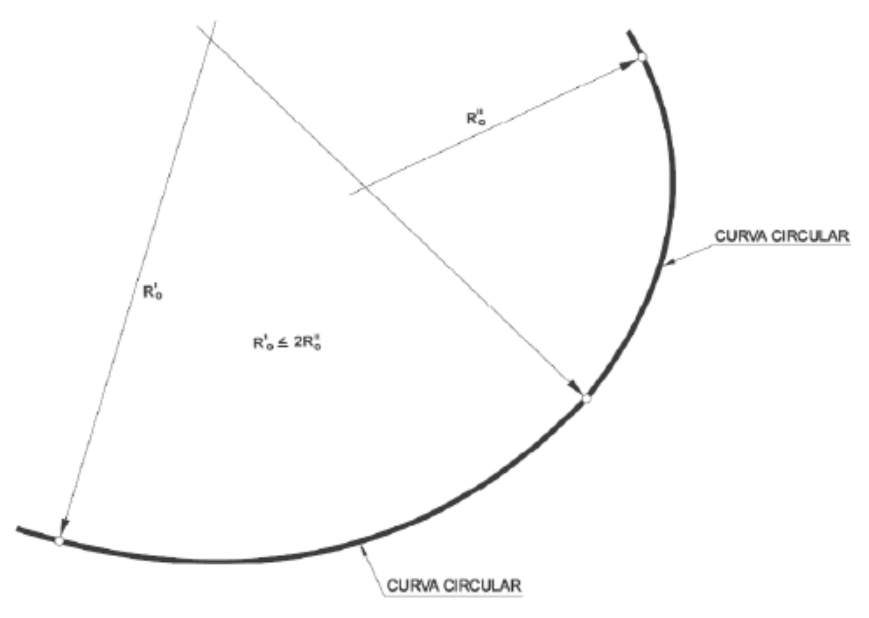

6.Alineación curva tipo VI constituida por dos curvas circulares contiguas sin curva de acuerdo intermedia.

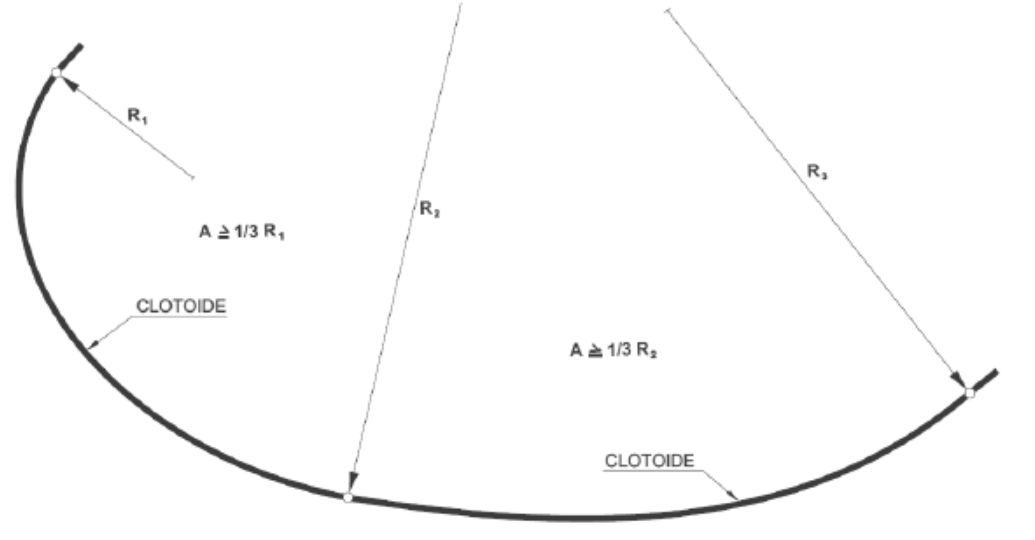

7.Alineación curva tipo VII constituida por dos curvas de acuerdo.

Las alineaciones se interpretan en el orden de esta lista por lo que una alineación de tipo 4 puede interpretarse como 2 de tipo 1, sin ningún perjuicio.

Puede acceder a esta opción desde el menú de Trazado > Analizar alineaciones…

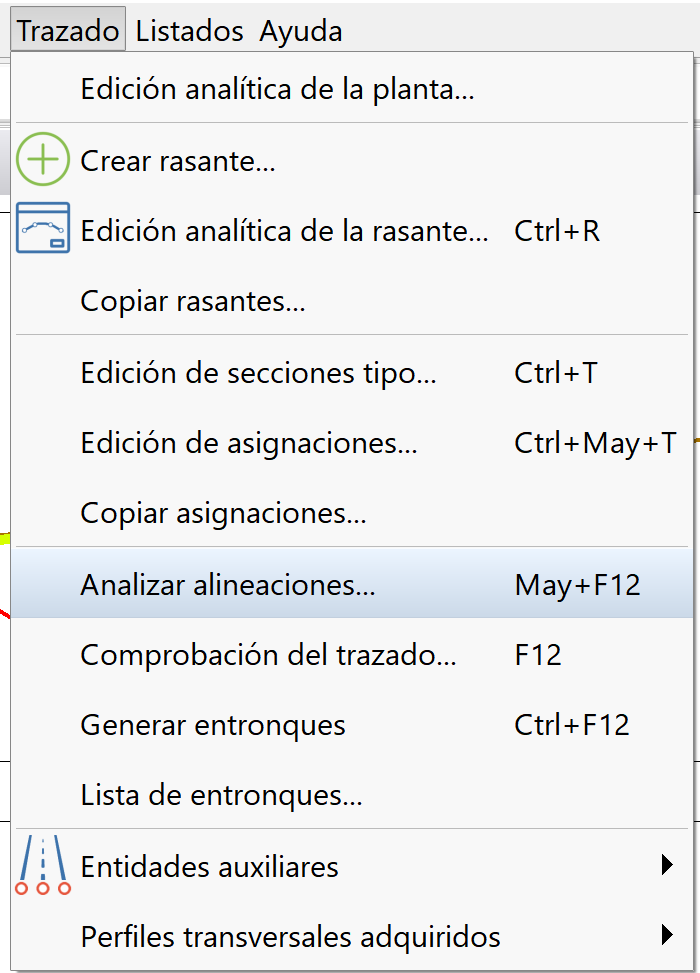

Menú de Trazado con la nueva opción Analizar alineaciones

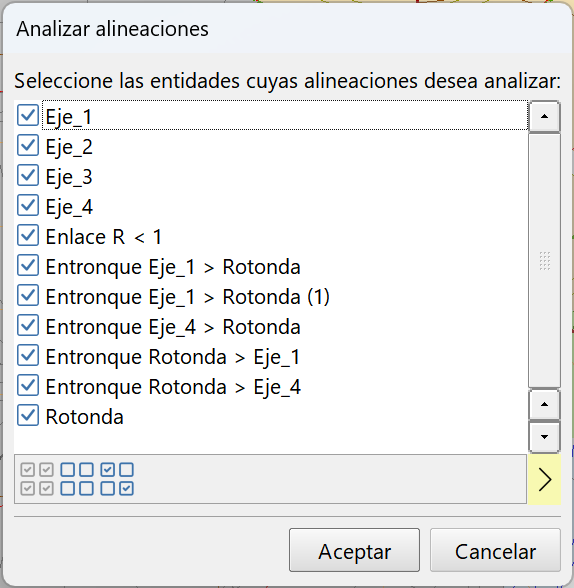

Se muestra una pantalla para seleccionar los ejes de los que se analizarán sus alineaciones:

Selección de los ejes que se analizarán

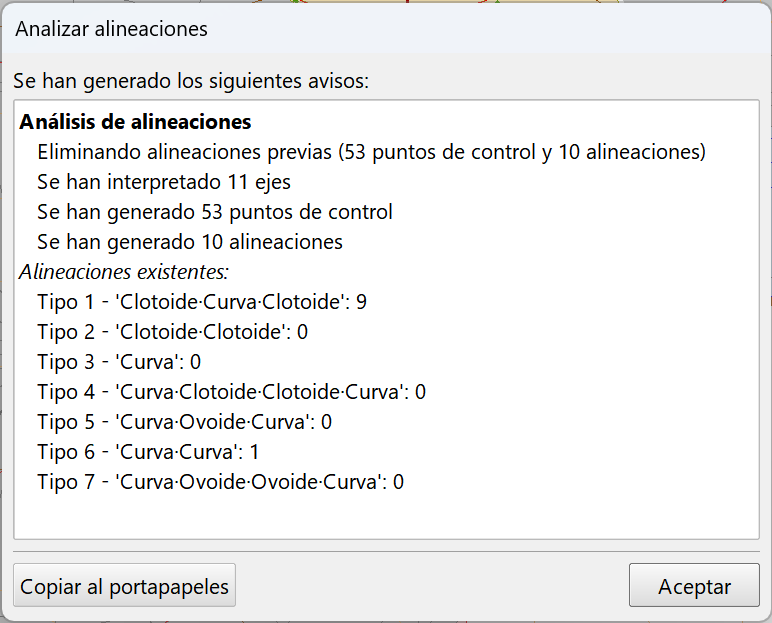

Al finalizar el proceso se muestra una pantalla informativa:

Información del resultado del análisis

Para ver el resultado deberá de usar la nueva visualización de alineaciones en planta que detallamos a continuación.
