Esta funcionalidad forma parte de la extensión funcional Trazado avanzado, ligada a disponer del servicio de mantenimiento vigente de CARTOMAP ILIMITADO módulo 3 “Proyectos de ingeniería y vistas 3D”.

Haciendo un doble clic sobre un elemento de una alineación de tipo 1 (clotoide-curva-clotoide) o de un entronque se puede modificar su definición de forma muy simple. Incorporaremos nuevos tipos próximamente.

Al hacer un doble clic sobre un elemento de trazado (recta, arco o clotoide) de una entidad de trazado, se calculan las alineaciones (si no estaban calculadas) y se procede a modificar las que sean de tipo 1 o sean parte de un entronque.

Una vez modificada la alineación, se recalculan los entronques que se apoyan en el eje, los QUADs del eje, las entidades auxiliares del trazado, etc. Si no es posible modificar la alineación (por ejemplo, por solape con otros elementos vecinos), no se hace nada.

Modificar alineaciones de tipo 1 (clotoide-curva-clotoide)

Se puede modificar una alineación tipo 1 (CL-CU-CL) de cualquier entidad de trazado haciendo un doble clic en uno de sus elementos.

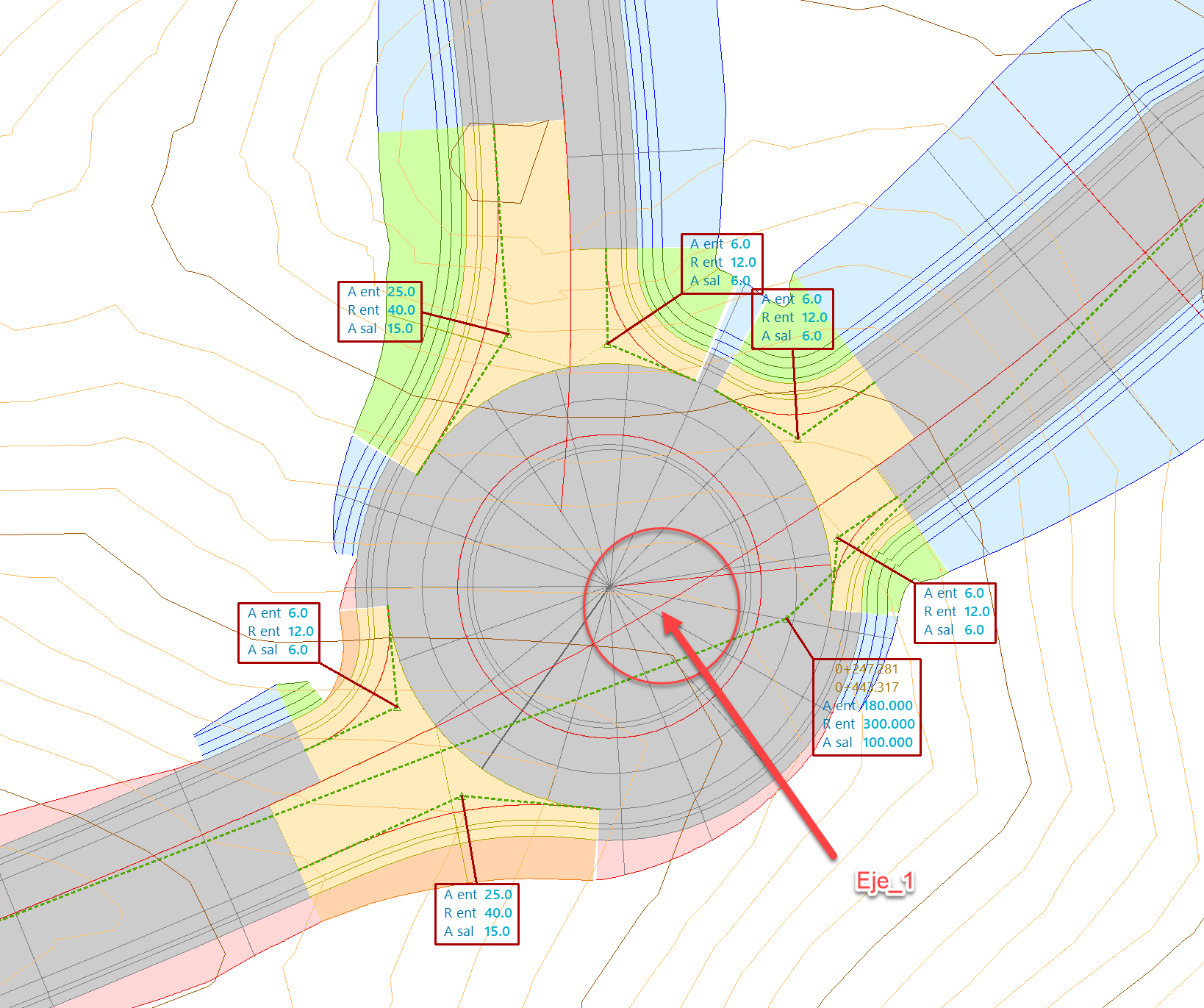

Ejemplo de una rotonda con un eje central “Eje_1” que la cruza de S-O a N-E

Aparecerá una pantalla de edición de alineaciones con sus valores y otros datos informativos. Se puede modificar cualquier dato y, si es correcto y no solapa otros elementos vecinos, se modificará, recalculando entronques asociados, QUADs, alineaciones, entidades auxiliares del trazado, etc.

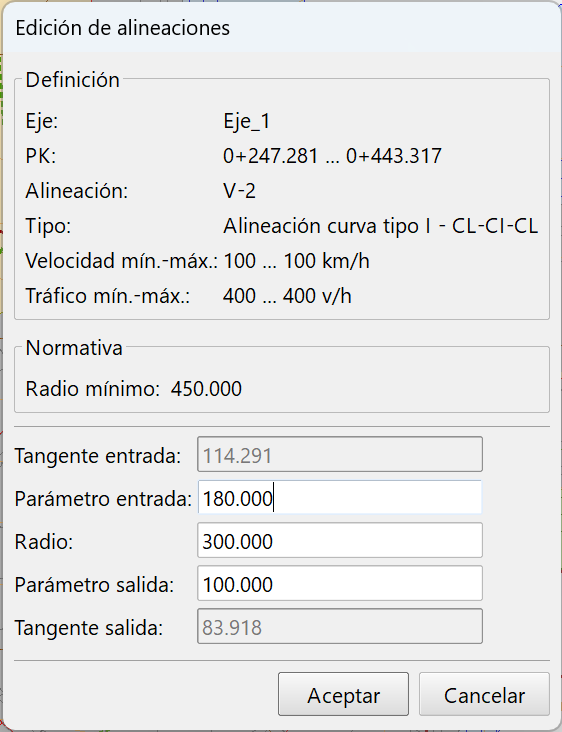

Edición de los parámetros de una alineación de tipo 1 (CL-CU-CL) e información asociada

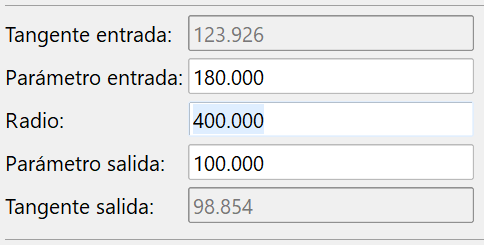

Modificación del radio, suficiente para la velocidad de tránsito en la rotonda

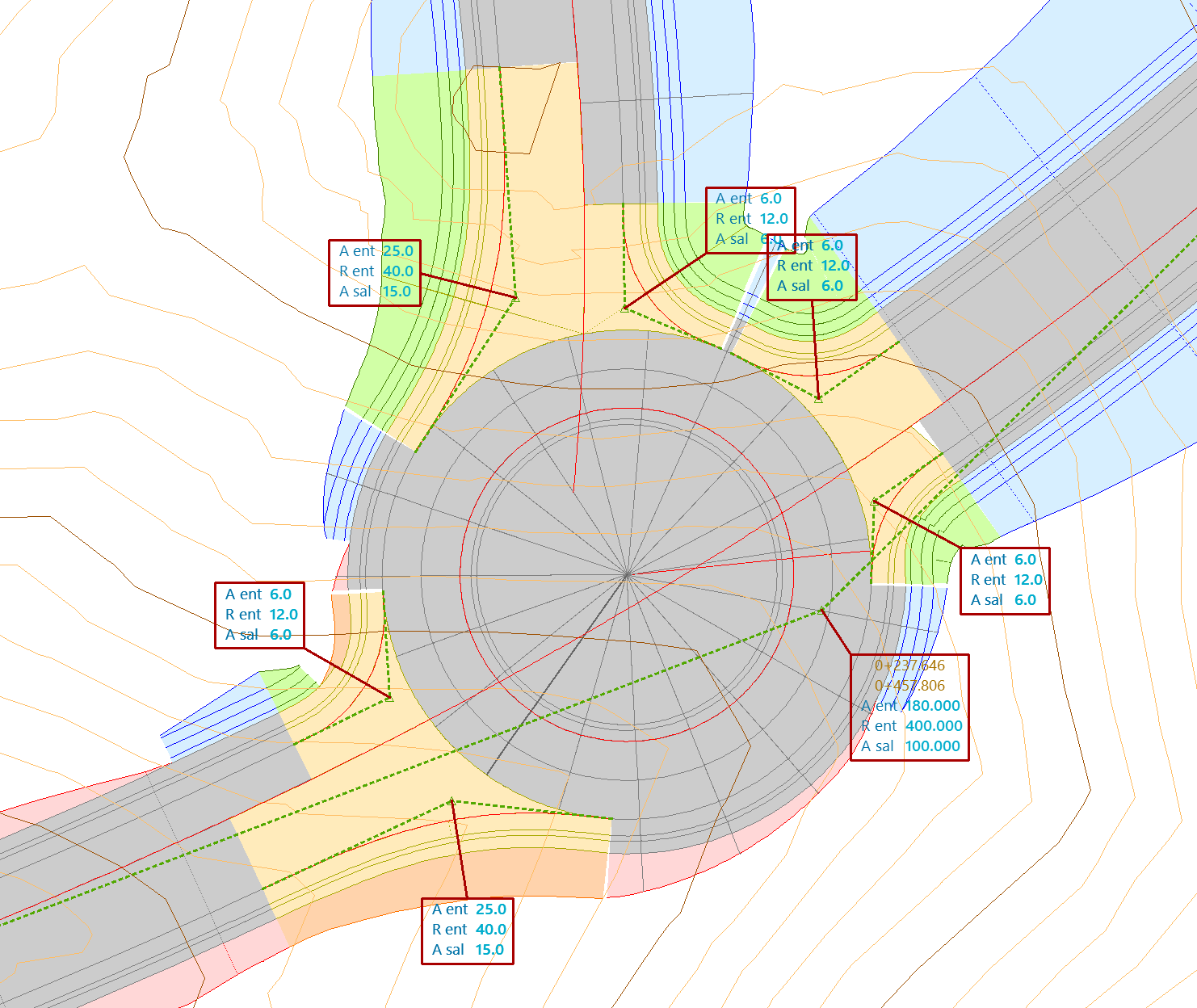

Resulado final del calculo del eje y entronques asociados, QUADs, alineaciones, etc.

Modificar entronques

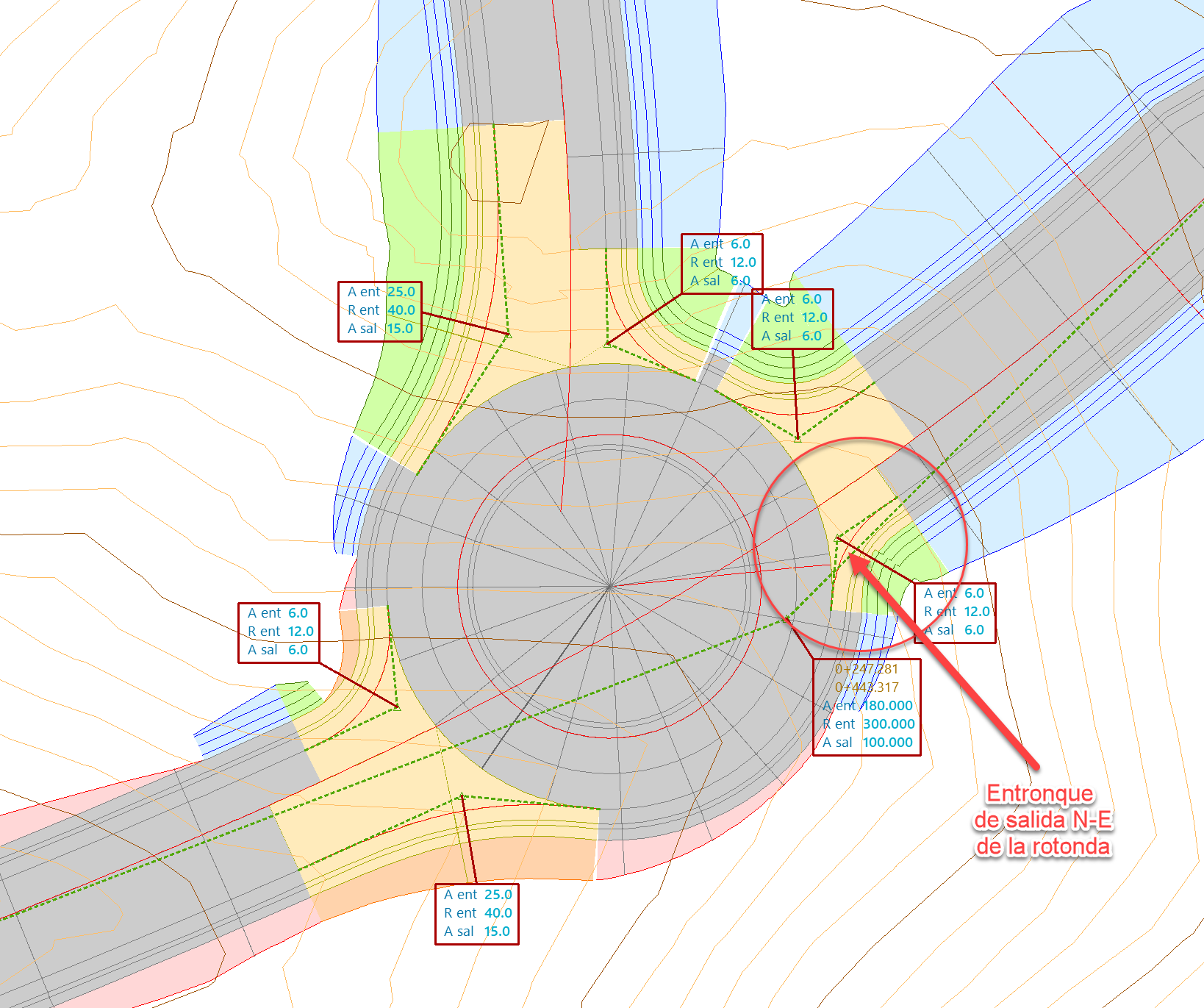

El nuevo procedimiento de modificar alineaciones haciendo un doble clic simplifica la edición de entronques. En este ejemplo, disponemos de una rotonda y hacemos un doble clic sobre un elemento de la salida N-E de la rotonda.

Ejemplo de una rotonda con diversos entronques

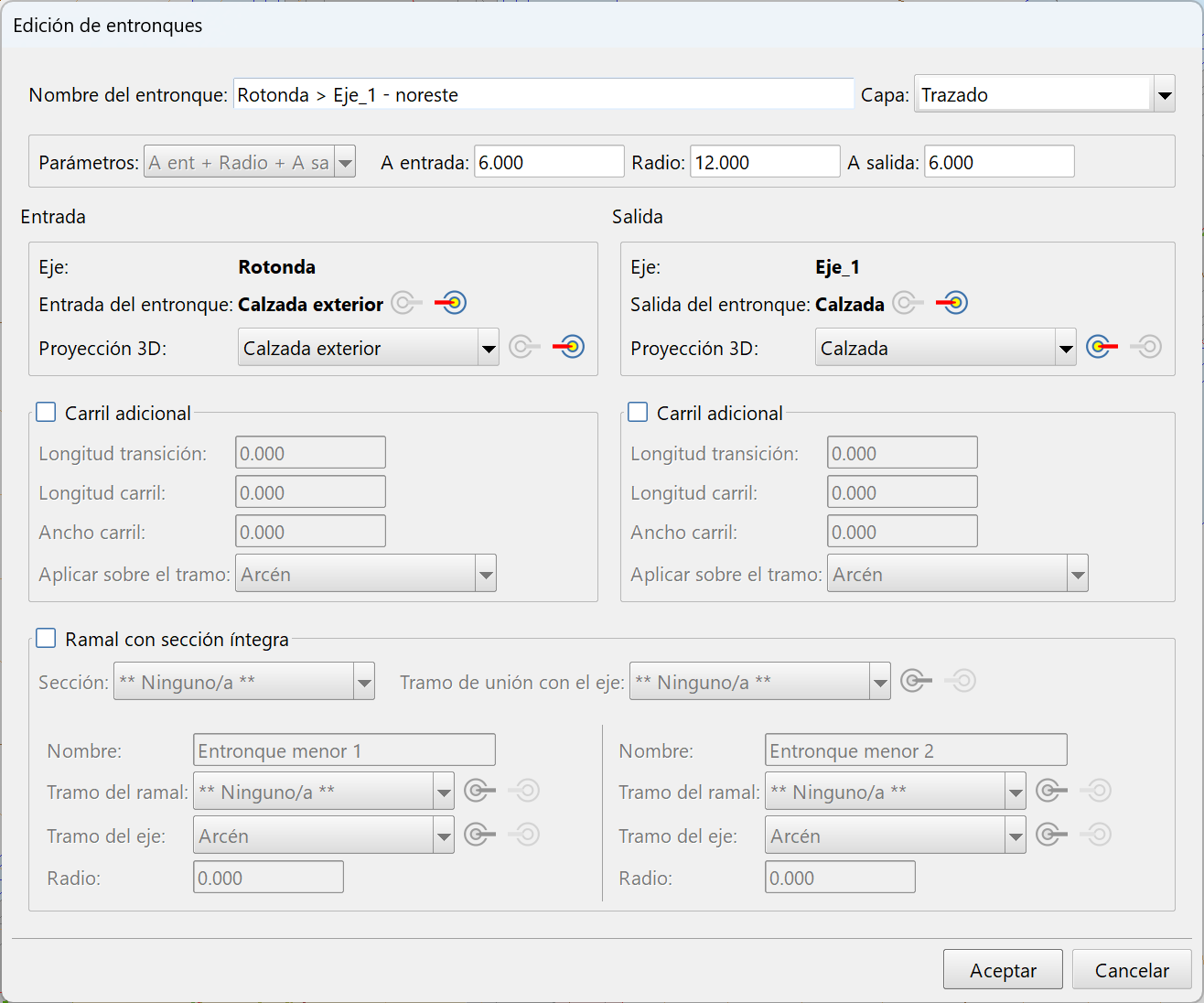

Nos aparecerá la pantalla de edición del entronque donde podemos modificar cualquiera de sus parámetros, u otros valores. Al seleccionar la opción Aceptar, se recalculará ese entronque, los QUADs, las alineaciones, las entidades auxiliares del trazado, etc

Edición del entronque seleccionado con un doble clic

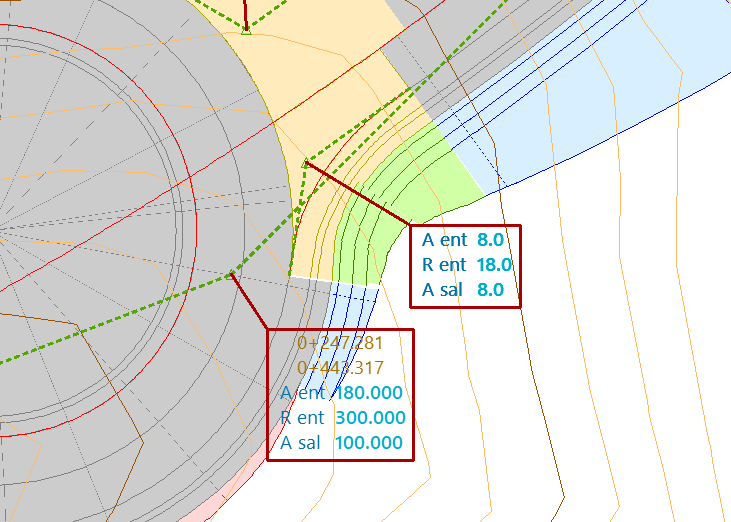

Modificación de los parámetros del entronque

Resultado finnal
