Se soporta un nuevo formato ASCII de datos de rasantes con acuerdos circulares. La importación se hace desde Archivo – Importar – Trazado – Definición de trazado en alzado – Rasantes.

El formato del archivo es:

•El archivo ha de tener la extensión RAD.

•Las líneas de comentario empiezan por un asterisco (“*”) y su contenido no se interpreta

•La primera línea tiene dos valores: el PK inicial y la cota inicial

•Las siguientes líneas de texto componen, cada una, un tramo de rasante:

oLos tramos rectos tienen dos valores: la longitud y la pendiente expresada en tanto por uno.

oLos acuerdos circulares tienen dos valores: la longitud y el radio. CARTOMAP interpreta que se trata de un radio si su valor absoluto es mayor que 1.0 (que equivaldría a una pendiente del 100%). Por lo tanto no se podrán definir acuerdos circulares de radio menor que 1.0.

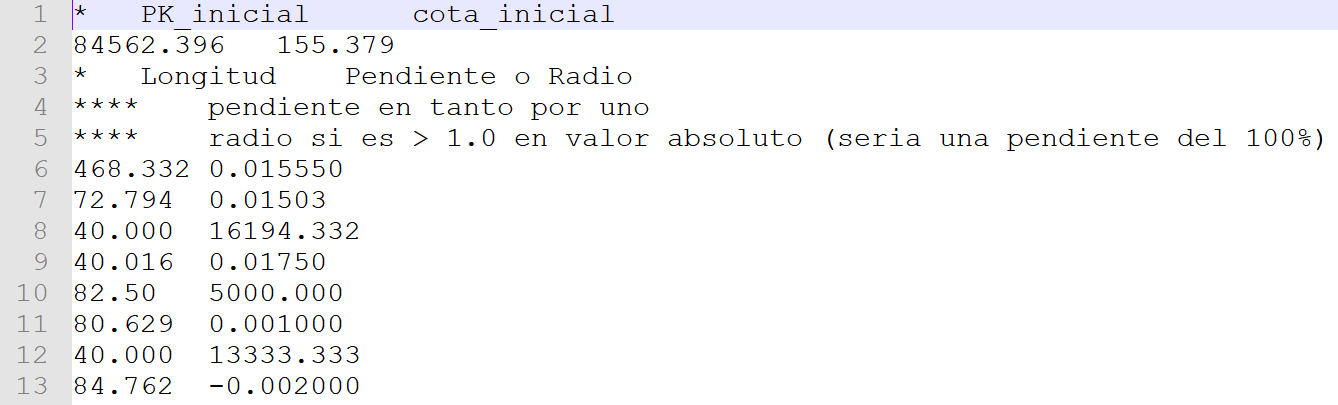

Ejemplo de archivo de rasantes con acuerdos circulares (*.RAD)
