Permite asignar los peraltes de un eje de forma automática. Se debe guardar cada peralte en archivos separados. La asignación se realiza sobre la entidad activa.

Los peraltes se interpretan de forma inteligente, en tanto por cien (1 para 1%) o tanto por uno. El criterio utilizado es que exista algún valor igual o superior a 1.0 (que sería un 100% en tanto por uno).

Los datos se importan con la opción Archivo > Importar > Trazado > Asignaciones de peraltes

Selección del peralte al que se asignarán los datos importados

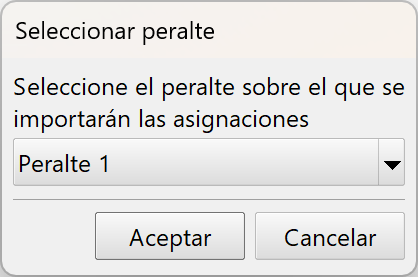

Al activar la orden y seleccionar el archivo de texto se abre la ventana Seleccionar peralte para escoger el peralte que se va a asignar. Al pulsar Aceptar se realizará la asignación de forma automática:

La extensión del archivo de texto puede ser *.txt, *.QRD o *.QLD. El formato ha de ser el siguiente:

  9365.000   0.050000

  9382.240   0.050000

  9451.980   0.025000

  9501.980  -0.025000

  9569.280  -0.050000

 10783.160  -0.050000

Donde los datos aparecen ordenados en dos columnas:

1.PK de asignación

2.Valor del peralte
